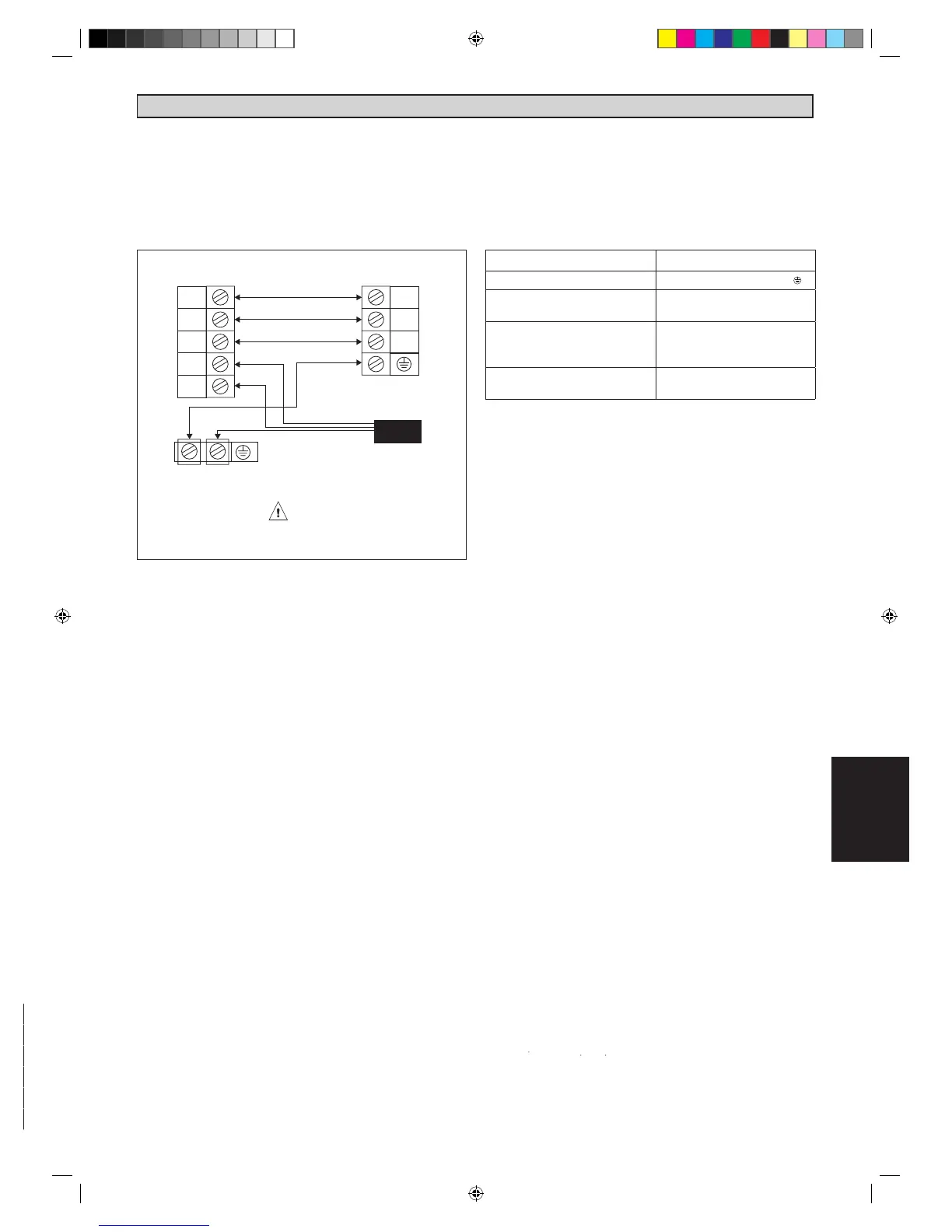

ЭЛЕКТРИЧЕСКАЯ СХЕМА СОЕДИНЕНИЙ
ВАЖНО:
* Показатели, представленные в таблице, только для принятия во внимание. Они должны быть
сравнены и выбраны для того, чтобы они отвечали местным положениям/государственным
стандартам. Они также зависят от типа установки и сечения используемых проводников.
** Соответствующий диапазон напряжений следует сверять с данными, указанными на табличке,
прикрепленной к корпусу аппарата.
1
2
SIG
N
L
2
1
SIG
• Все провода должны быть хорошо соединены.
• Все электропроводка должна не приходить в
соприкосновение с хладагентом насоса или
лопастей двигателя.
• Соединительные провода между комнатным и
наружным блоками должны быть закреплены на
зажимах для проводов.
• Шнур сети питания должен отвечать параметрам
шнура H07RN-F (245IEC57), который представляет
собой минимальные предъявляемые требования.
* Если длина кабеля более 2 м, используйте кабель
большего размера.
Ø Трубы, D A(мм)
Дюйм мм Империал Риджид
1/4”
6,35 1,3 0,7
3/8”
9,52 1,6 1,0
1/2”
12,70 1,9 1,3
5/8”
15,88 2,2 1,7
3/4”
19,05 2,5 2,0
Размер Трубы мм / (дгойм) Крутящий Момент Hm / (ft-lb)
6,35 (1/4)
18 (13,3)
9,53 (3/8)
42 (31,0)
12,7 (1/2)
55 (40,6)
15,88 (5/8)
65 (48,0)
19,05 (3/4)
78 (57,6)
Модель 10/15
Диапазон напряжения 220B - 240B / 1Ф / 50Гц+
Сечение шнура сети* мм
2
Число жил
1,5
3
Сечение проводов мм
2
межсоединения
Число жил
1,5
4
Рекомендуемый A
предохранитель
15
Терминал
Комнатного Блока
Терминал
Наружного Блока
Шнур Сети
Должен применяться двухполярный
выключатель с зазором контакта
не менее 3мм и автоматически
выключатель, как это рекомендовано
электрической схемой установки.
Acson IM-WMJ-0109(0)-MacQuay_RU.9 9 2009-4-8 9:14:41
