ПОКАЗАНИЯ ИНДИКАТОРОВ
Датчик ИК сигналов
После передачи инфракрасного сигнала
дистанционного управления произойдет
срабатывание приемника сигналов на комнатном
блоке, как показано ниже, для подтверждения
получения передачи сигнала.
ВКЛ. на ВЫКЛ. 1 долгий звуковой
сигнал
ВЫКЛ. на ВКЛ.
Откачка/Воздействие
Охлаждением
2 коротких звуковых
сигнала
Другие 1 коротких
звуковых сигнала
СПЕЦИАЛЬНЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ЭКСПЛУАТАЦИИ КОНДИЦИОНЕРА С ХЛАДАГЕНТОМ R410A
R410A - это новый гидрофторуглеродный хладагент,
не повреждающий озоновый слой. Рабочее давление
этого нового хладагента в 1,6 раз больше, чем рабочее
давление обычного хладагента (R22), поэтому очень
важно соблюдать правильный порядок установки и
обслуживания кондиционера.
• В кондиционерах, рассчитанных на использование
R410A, запрещается применять какие-либо другие
хладагенты.
• Для смазки компрессора R410A используется POE-
масло, которое отличается от минерального масла,
применяемого в компрессорах R22. Во время установки или
обслуживания необходимо принимать дополнительные
меры предосторожности, чтобы не подвергать систему
R410A слишком длительному воздействию влажного
воздуха. Оставшееся в трубопроводах и компонентах
масло POE может поглощать влагу из воздуха.
• Во избежание неправильной заправки диаметр
сервисного патрубка на раструбном вентиле отличается
от диаметра соответствующего патрубка для R22.
• Используйте исключительно инструменты и материалы,
предназначенные для хладагента R410A. Инструменты
специально для R410A: распределительная гребенка,
заправочный шланг, манометр, детектор утечки газа,
развальцовочные инструменты, ключ с регулируемым
крутящим моментом, вакуумный насос и баллон для
хладагента.
• Так как в кондиционере на R410A используется более
высокое давление, чем в установках на R22, важно
правильно выбрать медные трубы. Запрещается
использовать медные трубы толщиной менее 0,8 мм,
даже если они есть в продаже.
• В случае утечки газообразного хладагента во время
выполнения работ по установке или обслуживанию
необходимо хорошо проветрить помещение. При
соприкосновении газообразного хладагента с огнем
возможно образование ядовитого газа.
• При установке или демонтаже кондиционера следите за
тем, чтобы в контуре хладагента не осталось воздуха
или влаги.
ОТКАЧКА ВОЗДУХА И ЗАПРА
Прочистите трубопровод и внутренний модуль
За исключением внешнего модуля, который заправлен
хладагентом R22 на заводе-изготовителе, внутренний
модуль и трубопроводы хладагента должны быть
продуты, поскольку воздух, содержащий влагу в системе
охлаждения, может вызвать сбои в работе компрессора.
• Снимите колпачки с клапана и входа технического
обслуживания.
• Соедините центр нагнетательной коробки к вакуумному
насосу.
• Cоедините нагнетательную коробку к 3-ходовому
клапану входа технического обслуживания.
• Включите вакуумный насос. Проводите откачку в
течение примерно 30 минут. Время откачки зависит
от мощности вакуумного насоса. Удостоверьтесь,
что стрелка манометра нагнетательной коробки
установилась на –760 мм ртутного столба.
Осторожно
• Если стрелка манометра коробки не достигает
–760 мм ртутного столба, то проверьте отсутствие
утечки газа (используя течеискатель хладагента) на
щтуцерном соединении внутреннем и внешнего модулей
и ликвидируйте утечку, прежде чем приступать к
следующей операции.
• Закройте клапан нагнетательной коробки и выключите
вакуумный насос.
• На внешнем модуле, откройте клапан впуска (3-ходовой)
и клапан жидкости (2-ходовой) (против часовой стрелки)
при помощи ключа размером 4 мм для шестигранного
винта.
Операция заправки
Операция должна проводиться при помощи газового
цилиндра и обязательно точным дозатором. Дозаправка
во внешний модуль проводится с помощью клапана впуска
через вход технического обслуживания.
• Снимите колпачок входа технического обслуживания.
• Соедините сторону низкого давления нагнетательной
коробки к входу технического обслуживания,
отцентрируйте для подсоединения к резервуару
цилиндра и закройте сторону высокого давления
нагнетательной коробки. Прочистите от воздуха
вспомогательный шланг.
• Включите модуль кондиционера.
• Откройте газовый цилиндр и заправочный клапан
низкого давления.
ОХЛАДЬТЕ /
ЖАРА
(зеленый/
красный)
Операция
зеленый
Режим охлаждения
красный
Режим обогрев
красный
Авто режим в операции обогрева
зеленый
Авто режим в операции охлаждения
Таймер включен
Режим сна включен
зеленый
Вкл. режим вентиляции
зеленый
Вкл. режим осушения
красный
Операция оттаивания
зеленый
Ошибка блока
ВКЛ
Мигание
• Когда требуемое количество хладагента заправлено в
модуль, то закройте сторону низкого давления и клапан
газового цилиндра.
• Отсоедините вспомогательный шланг от входа
технического обслуживания. Установите колпачок входа
технического обслуживания обратно на его место.

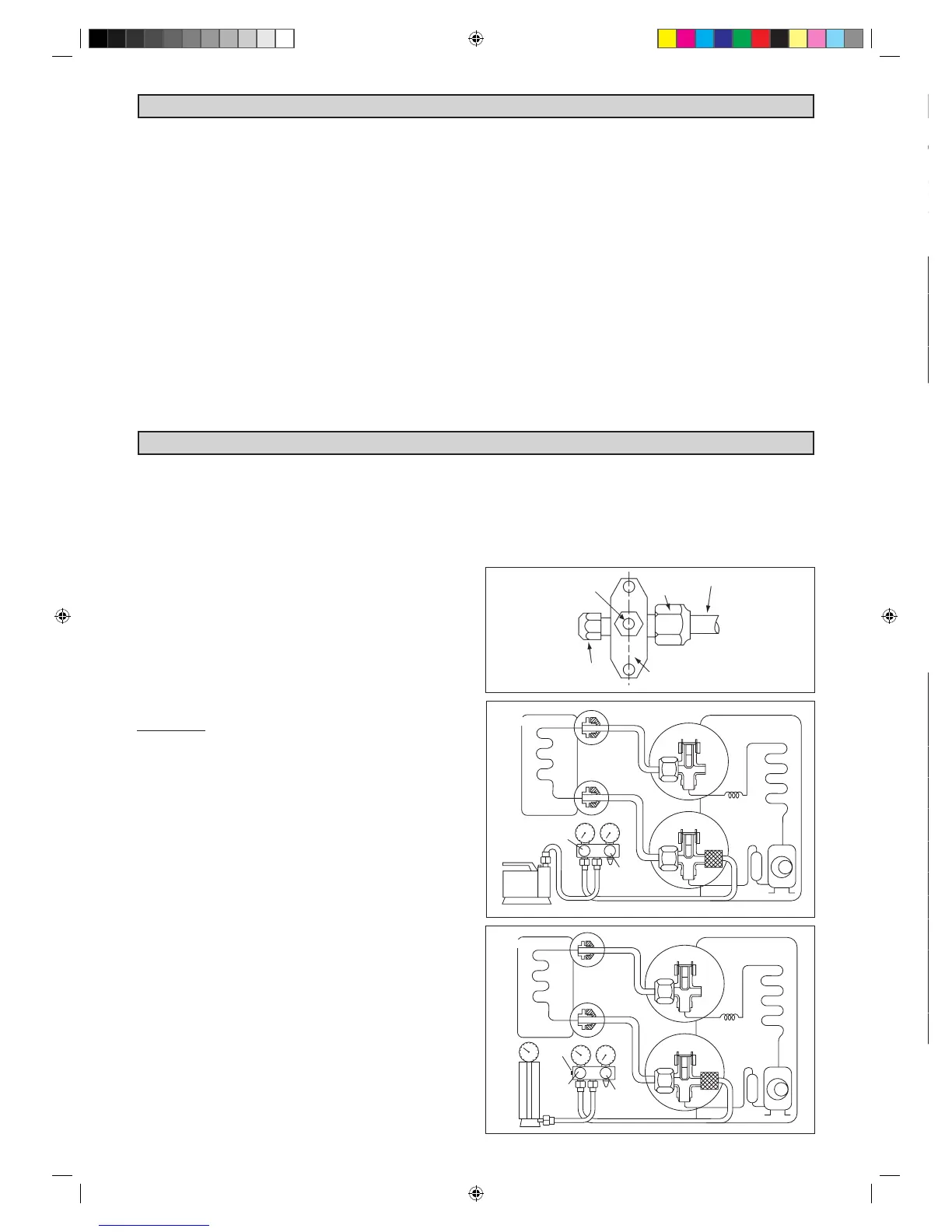

Трубопровод хладагента
3 ходовои клапан
внешнего модуля
Входтехнического
Обслуживания
Шестигранный
Гаечный Ключ
Штуцерная
Гайка
Кoмнaтный Блoк
Вaкyyмный
Нacoc
Стoрoнa Гaзa
Закpoйтe
Открoйтe
Низк
Выс
Стopoнa
Жидкocти
Нapyжный Блoк
Зaкpoйтe
Жидкостный
вентиль
Газовый вентиль
Зaкpoйтe
Стopoнa
Жидкocти
Кoмнaтный Блoк
Стoрoнa Гaзa
Закpoйтe
Пpoвepьтe
Клaпaн
Низк
Выс
Открoйтe
Открoйтe
Нapyжный Блoк
Жидкостный
вентиль
Газовый вентиль
Acson IM-WMJ-0109(0)-MacQuay_RU.10 10 2009-4-8 9:14:41
