Description fonctionnelle
14 Multimètre de table 50.000 points
Description fonctionnelle
Préparation à
l’utilisation
Consignes avant la
mise en service
Avant toute première mise sous tension, vérifier :
• la bonne adaptation de l’appareil à la tension du réseau (case cochée sur
l’étiquette se trouvant à l’arrière de l’appareil),
• le bon état du cordon d’alimentation qui sera raccordé, d’une part à
l’arrière de l’appareil, d’autre part au réseau,
• l’indicateur de présence de tension d’alimentation sur l’instrument (LED
allumée).

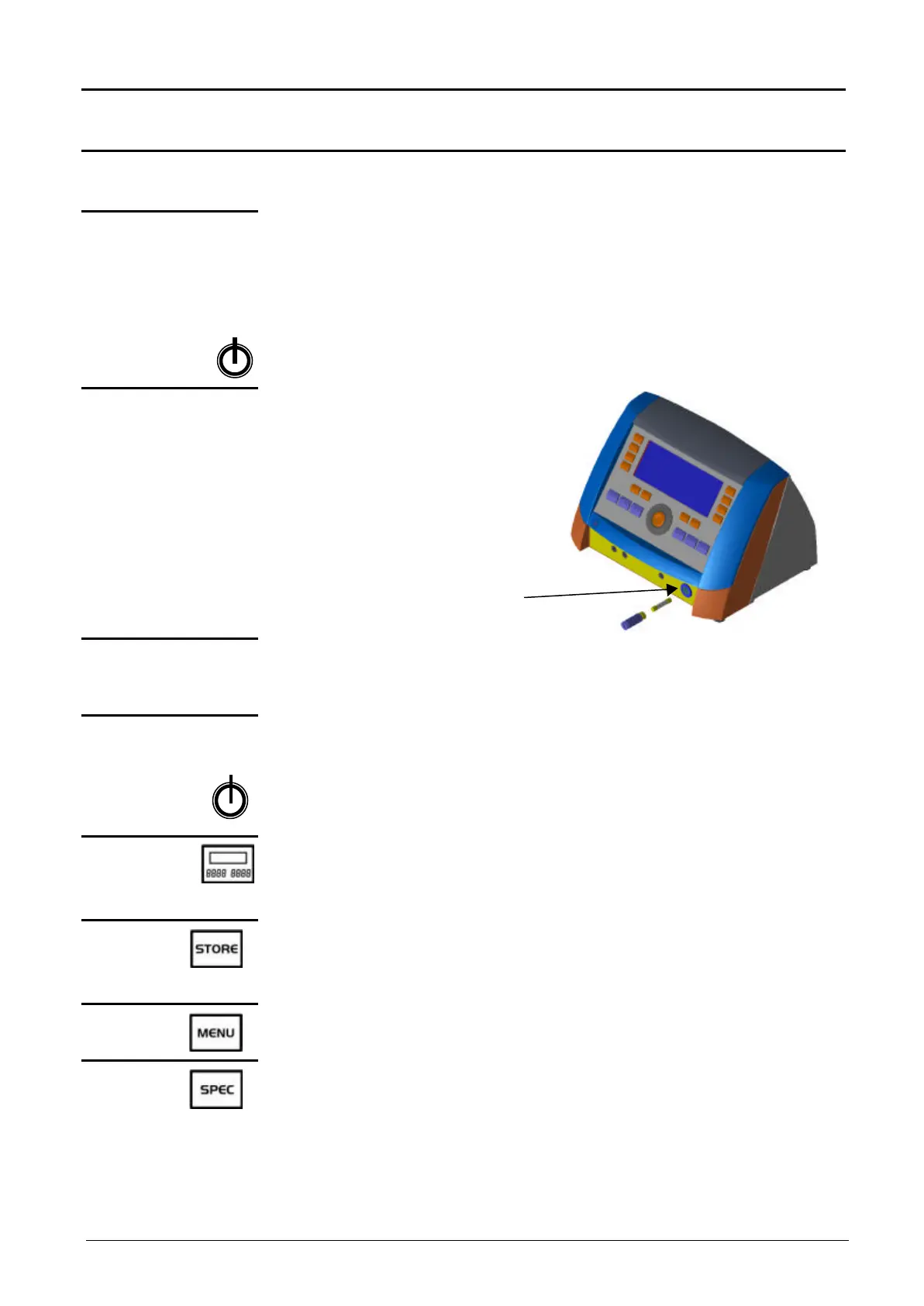

Fusible de
protection
« mesure »
Le fusible :
• T (temporisé)
• HPC (haut pouvoir de coupure)
• 10 A
• 50 kA
• 600 V
• 6,3 x 32 mm
ne doit être remplacé que par un
fusible de modèle identique.
Il est accessible sur la face avant
dans un logement porte-fusible.
Protection
« électronique »
de l’alimentation
L’alimentation de l’instrument est équipée d’une protection électronique
réarmable automatiquement après disparition du défaut (en lieu et place du
fusible conventionnel).
Conditions à la
mise sous tension
Le bouton poussoir permet de mettre l’appareil en marche ou de passer en
mode « veille ».
L’utilisateur peut, par un appui simultané de la touche ci-contre et d’une des
touches suivantes, activer un mode particulier ; pour sortir de ces modes, un
nouvel appui sur cette touche permet le démarrage des mesures.
Affichage de l’autonomie dans l’option « accumulateur ».
→ sur afficheur 1 : affichage de « BAt »
→ sur afficheur 2 : autonomie batterie restante, en %
Affichage de la date du dernier étalonnage.
→ sur afficheur 1 : affichage « CAL »
→ sur afficheur 3 : affichage date de réglage
Test LCD. Affichage permanent de tous les segments du LCD.
Affichage de la configuration de l’instrument.
→ sur afficheur 1 : affichage « Opt »
→ sur afficheur 2 : affichage de la version du logiciel
→ sur afficheur « symboles » : affichage de l’option de l’instrument, à savoir :
S = standard A = acquisition P = programmable B = batterie
→ sur afficheur 3 : affichage de la date de la version du logiciel
