NORME DI MESSA A PUNTO • SET-UP PROCEDURES
ENGLISHITALIANO
- 102 -
5.3. PIALLA A SPESSORE -
REGOLAZIONI
Predisporre la macchina per lavo-
razioni allo spessore seguendo le
istruzioni indicate di seguito:
Prima di sollevare le piane a filo
togliere il volantino M e inserirlo
nell'apposita sede N; questo per
evitare interferenze
con il tubolare P.
– Allentare le leve di bloccaggio A
e B.
– Sollevare la piana filo C e D
(l'apertura delle piane aziona un
micro che impedisce l'aviamento
della macchina) (Versione USA
e CANADA);
–Ribaltare la cuffia convo-
gliatruccioli E assicurandola tra-
mite la molla F nella protezione
G (la rotazione della cuffia agi-
sce nuovamente sul micro
riattivando la macchina) (Versio-
ne USA e CANADA).
Registrare il piano spessore in fun-
zione dell’asportazione desidera-
ta, operando in questo modo:
– allentare il bloccaggio H;
– ruotare il volantino, facendo rife-
rimento all’indice I;
– serrare il bloccaggio H.
Per azionare i rulli di trascinamen-
to, alzare la leva L.
Per regolare la pressione dei rulli
di traino, agire sui grani Q (i grani
sono da entrambi le parti).
Si consiglia di aumentare la pres-
sione per legni duri e/o di grosse
dimensioni.
Prima di abbassare i piani a filo,
ricordarsi di rimettere la cuffia E
nella posizione iniziale, di
abbassare il piano spessore in
modo da non danneggiare alcun
elemento e di riportare la leva L in
posizione di riposo per non
rovinare la frizione.
5.3. THICKNESSING TABLES
- ADJUSTING
Set up the machine for
thicknessing following the
instructions and then:
Before lifting the surfacing
tables, remove the handwheel
M and insert
it in its housing N to prevent
interference with the tubular
piece P.
– Release the locking lever A and
B.
– Lift the surfacing tables C and D
(opening the tables actuates a
micro which prevents the
machine from starting) (U.S.A.
and CANADA version).
– Turn over the shaving conveyor
hood E securing it with the spring
F in the protection G (the hood
rotation again actuates the micro
re-activating the machine)
(U.S.A. and CANADA version).
Adjust the thicknessing tables to
obtain the required stock removal.
Proceed as follows:
– loosen the knob H;
– turn the handwheel watching the
scale I;
– tighten the knob H.
To control the driving rollers, lift
lever L.
To adjust the driving roller
pressure, turn dowels Q (on both
sides).
Pressure should be increased to
machine hard wood and/or large
sized workpieces.
Before lowering the thicknessing
tables, remember to return the
protection E to its original
position, to lower the
thicknessing table in such a way
as to avoid damaging any part
and to return lever L to rest
position so as not to damage
the clutch.

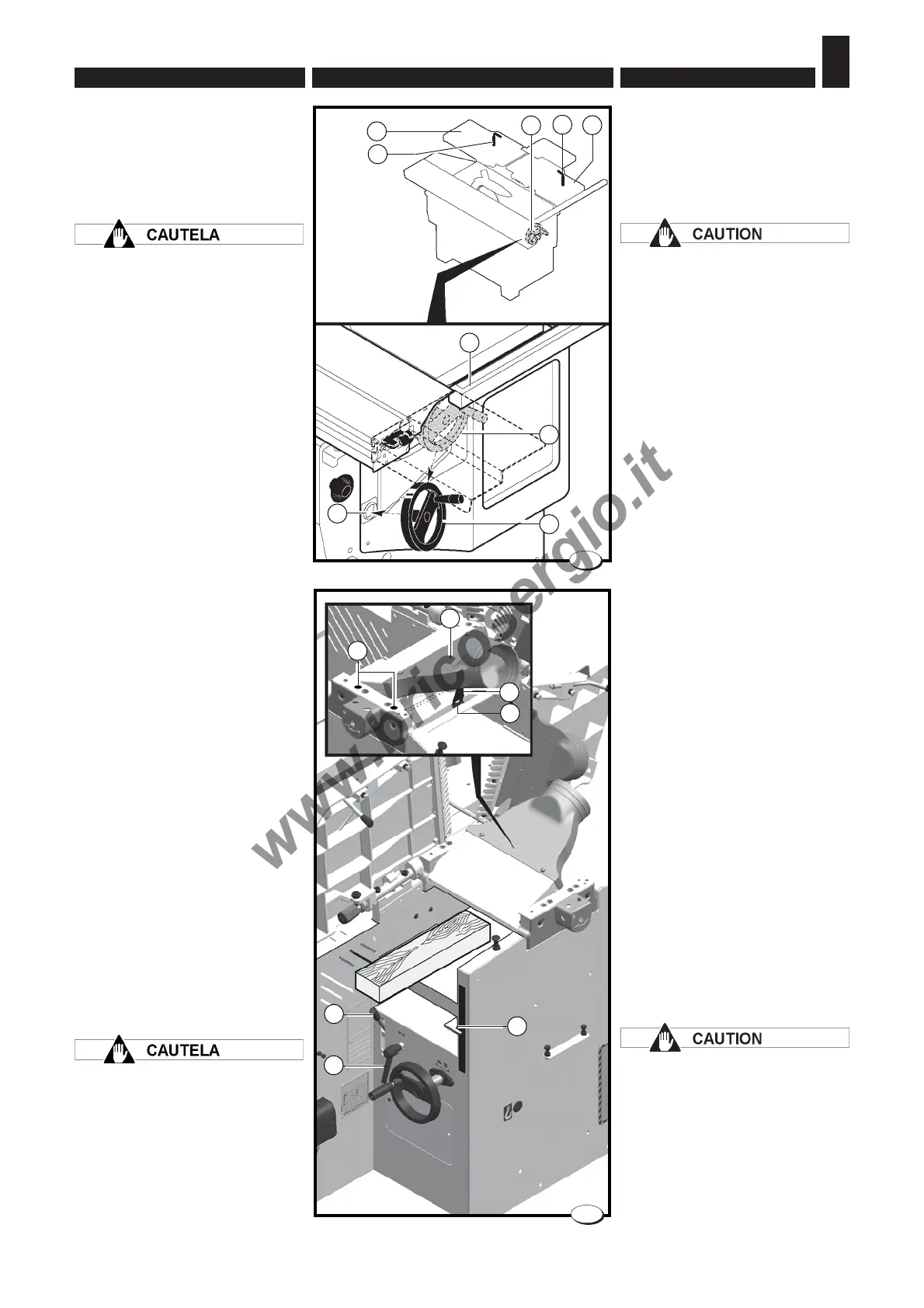

028.041.1.tif
24
F
G
Q
E
L
I
H
C
D
A
B
M
028.117.0.tif
23
M
M
N
P
