5.
NORME DI MESSA A PUNTO • SET-UP PROCEDURES
ENGLISHITALIANO
- 110 -
5.7 CAMBIO VELOCITÀ
ALBERO TOUPIE
– Aprire lo sportello G.
– Allentare la maniglia a ripresa A .
– Spingere sul motore B avvici-
nando le pulegge. La cinghia C
è ora allentata e, quando ne-
cessita, si può sostituire.
– Cambiare sede alla cinghia spo-
standola sulle diverse gole del-
le pulegge, in funzione della
velocità desiderata.
– Agire sul motore allontanando
le due pulegge e serrare la ma-
niglia A.
Non eccedere nel tensionamento
della cinghia per non
sovraccaricare i cuscinetti.
L'eccessivo tensionamento, pro-
voca lo stiramento delle cinghie,
surriscaldamento e la rapida di-
struzione delle stesse.
Posizioni e relative velocità sono
illustrate sulla targhetta (fig.33).
T1 - Versione motorizzazione 50 Hz
T2 -
Versione motorizzazione 60 Hz
028.114.0.tif
32
A
G
C

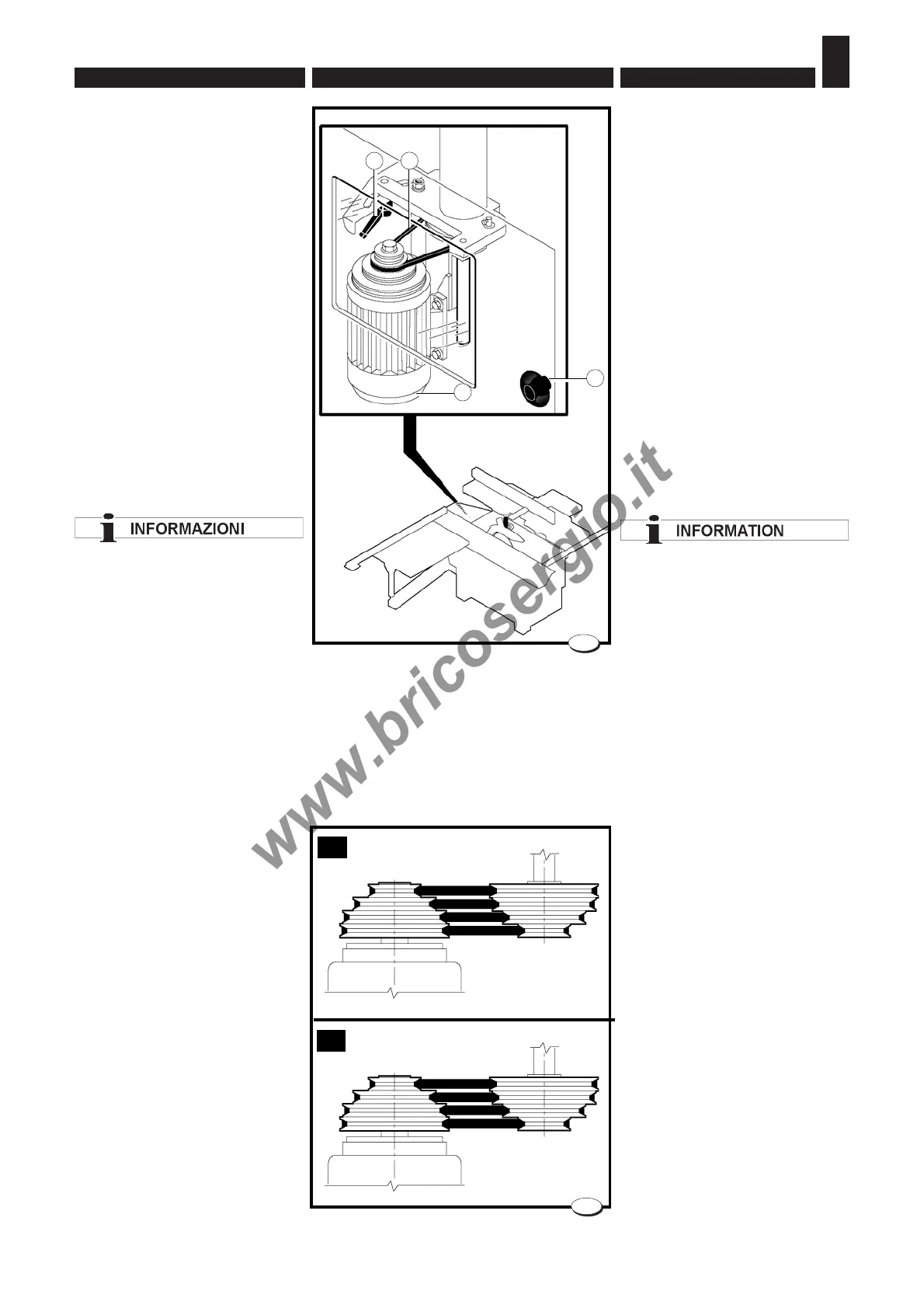

5.7 MOULDER SHAFT SPEED
CHANGING
– Open the door G.
– Loosen the handle A.
– Operate the motor support B and
bring the pulleys near. The belt
C is now loosened and, if it is
necessary, it can be replaced.
– Move the belt from its seat to the
different pulley races, according
to the required speed.
– Operate the motor moving the
pulleys apart and tighten the
handle A
Do not overstretch the belt not to
overload the bearings.
Excessive tension causes the belts
to stretch, overheating and rapid
destruction of the belts.
Positions and speed values are
shown on the data plate (fig. 33).
T1 - 50 Hz motor version
T2 - 60 Hz motor version
T1
1400
3500
6000
8000
295.038.001
T2
1700
4000
7000
9000
33
B
