MiniMax CU 300 SMART - PRESSER ADJUSTMENT

5.
NORME DI MESSA A PUNTO • SET-UP PROCEDURES
ENGLISHITALIANO
- 108 -
– Allentare le due maniglie D
(fig.30) e avvicinare all'utensile
le due guide A e B;
– Serrare le maniglie D.
Le guide devono essere sempre
regolate in modo da essere il più
vicino possibile alla fresa.
REGOLAZIONE PRESSATORI
Regolare la posizione del
pressatore orizzontale E e verti-
cale F in appoggio sul pezzo da
lavorare procedendo come segue
(fig.31):
– allentare la maniglia G e rego-
lare trasversalmente il
pressatore E in base alla lar-
ghezza del legno da lavorare.
– Serrare la maniglia a
regolazione eseguita.
– Allentare i pomelli L e M e posi-
zionare il pressatore verticale F
sul legno mantenendolo il piu'
vicino possibile alla fresa.
– Serrare i pomelli L e M a
regolazione avvenuta.
Regolare i pressatori in maniera
tale che il legno da lavorare pos-
sa scorrere con facilita'.
– Loosen the two handles D (fig.
30) and move the two fences A
and B close to the tool.
– Tighten handles D.
The fences must always be
adjusted in order to be as close
as possible to the milling
cutter.

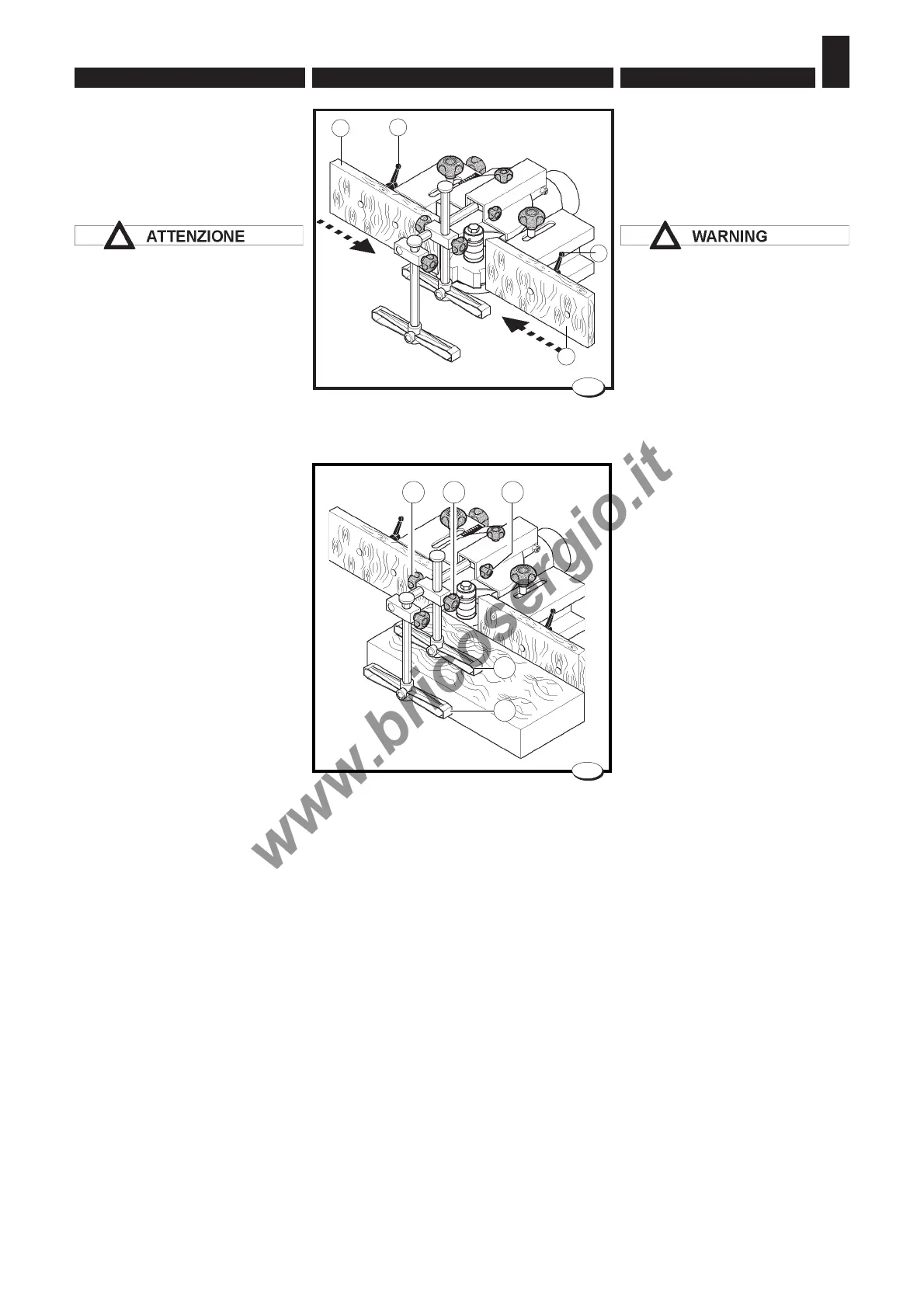

PRESSER ADJUSTMENT
Adjust the position of the horizontal
presser E and the vertical presser
F resting it on the piece to be
machined and proceed as follows
(fig. 31):
– Loosen the handle G and
transversally adjust the presser
E on the basis of the width of the
wood to be machined.
– Lock the handle when
adjustment has been completed.
– Loosen the knobs L and M and
position the vertical presser F
on the wood maintaining it is
close as possible to the cutter.
– Lock the knobs L and M when
the adjustment has been
completed.
Adjust the pressers in such a way
that the wood to be machined can
slide easily.
y
B
y
A
028_102_0.tif
30
D
D
F
E
M L G
028_103_0.tif
31
