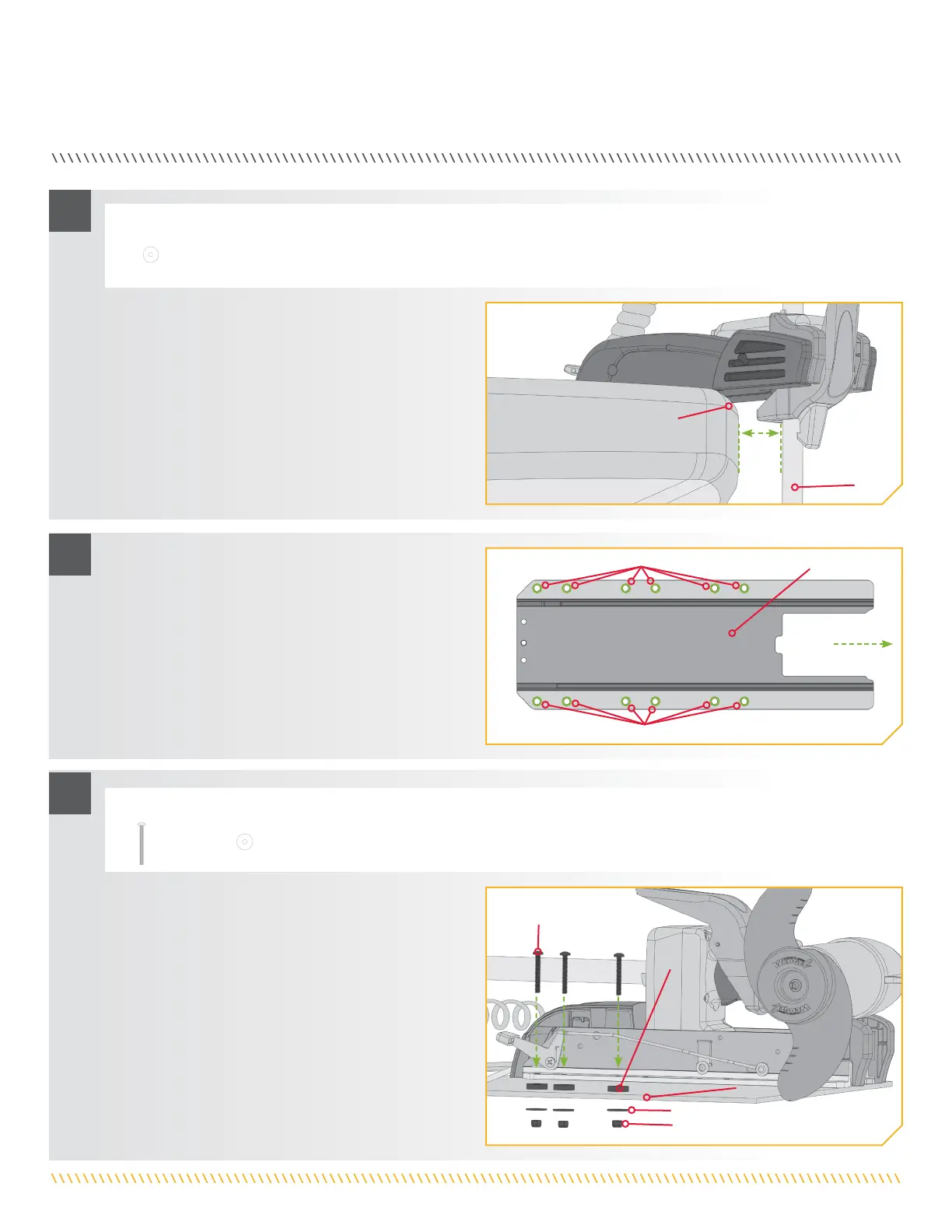

g. Lorsque le moteur est en position déployée, veillez à
ce que l’arbre dépasse le plat-bord de 1 1/2 po (3,8
cm). L’appareil inférieur lorsque arrimé et déployé ne
doit pas rencontrer d’obstacles.
h. Assurez-vous que le support est de niveau. Au
besoin, utilisez les rondelles de caoutchouc (article
nº 4) pour créer une surface au niveau.
i. Il est recommandé de marquer au moins 6 des 12
trous dans l’extrusion de base et d’avoir au moins
deux boulons de chaque côté qui sont le plus
éloignés l’un de l’autre. Une installation idéale serait
d’utiliser 6 boulons avec un minimum de 4.
j. Percez le pont du bateau à l’aide d’une perceuse
9/32 po (7,4 mm) aux endroits marqués.
#4 x 6
Emplacements de Perçage
Emplacements de Perçage
1 1/2 po (3,8 1 1/2 po (3,8
cm) minimumcm) minimum
Plat-bordPlat-bord
Arbre
Extrusion de Base
k. Mettez une vis 1/4-20 x 3 1/2 po (6,35-20 x 88,9
mm)(article nº 1) dans chaque trou percé. La vis doit
traverser l’extrusion de base et le pont du bateau.
Si les rondelles en caoutchouc (article nº 4) sont
utilisées, elles doivent se trouver entre l’extrusion de
base et le pont du bateau. Assurez-vous de fixer le
moteur avec des vis de chaque côté de l’extrusion
de base.
#1 x 6
#4 x 6
Vis de 1/4-20 x 3 1/2 po
(6,35-20 x 88,9 mm)
Rondelle en CaoutchoucRondelle en Caoutchouc
Pont du BateauPont du Bateau
Écrou Nylock
Rondelle Plate
Étrave
5
6
7
ARTICLE(S) REQUIS
ARTICLE(S) REQUIS
minnkotamotors.com | 63
©2021 Johnson Outdoors Marine Electronics, Inc.
INSTALLATION DU RIPTIDE POWERDRIVE
