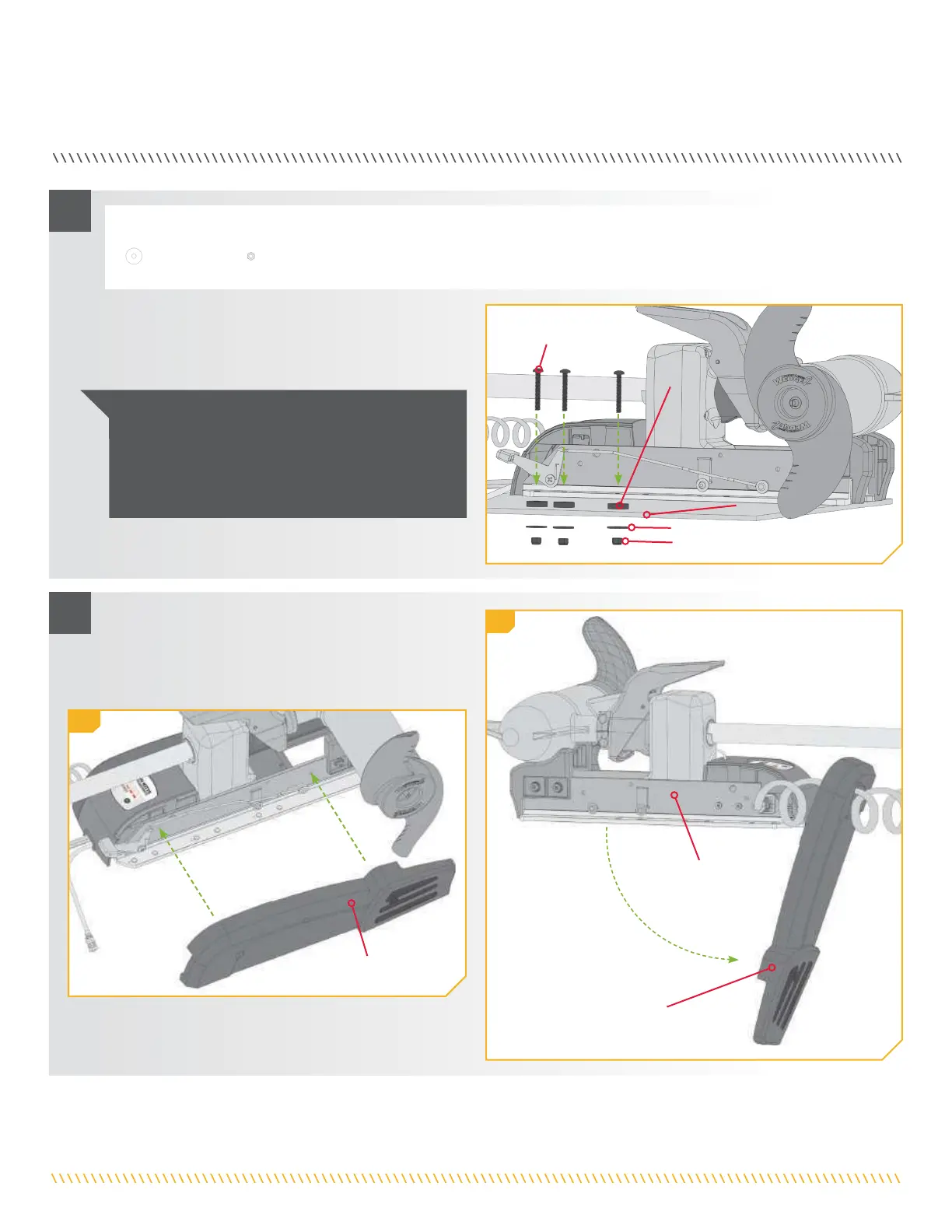

m. Replacez la plaque latérale droite.
n. En la faisant pivoter, replacez la plaque latérale
gauche dans sa position appropriée sur l’extrusion
de base.
Plaque Latérale DroitePlaque Latérale Droite
Plaque Latérale GauchePlaque Latérale Gauche
Extrusion de BaseExtrusion de Base
l. Placez une rondelle plate (article nº 2) puis un écrou
Nylock (article nº 3) au bout de chaque vis comme
illustré, puis serrez les écrous. Veillez à ce que toute
la quincaillerie soit bien fixée.
#2 x 6 #3 x 6
Vis de 1/4-20 x 3 1/2 po
(6,35-20 x 88,9 mm)
Rondelle en CaoutchoucRondelle en Caoutchouc
Pont du BateauPont du Bateau
Écrou Nylock
Rondelle Plate
AVIS : Pour prévenir le grippage de la quincaillerie
en acier inoxydable, n’utilisez pas d’outils haute
vitesse pour l’installation. Le fait de mouiller les vis
ou d’appliquer un antigrippant peut aider à prévenir
qu’elles grippent.
8
9
ARTICLE(S) REQUIS
9m
9n
64 | minnkotamotors.com
©2021 Johnson Outdoors Marine Electronics, Inc.
INSTALLATION DU RIPTIDE POWERDRIVE
