4.2 Cellule pico

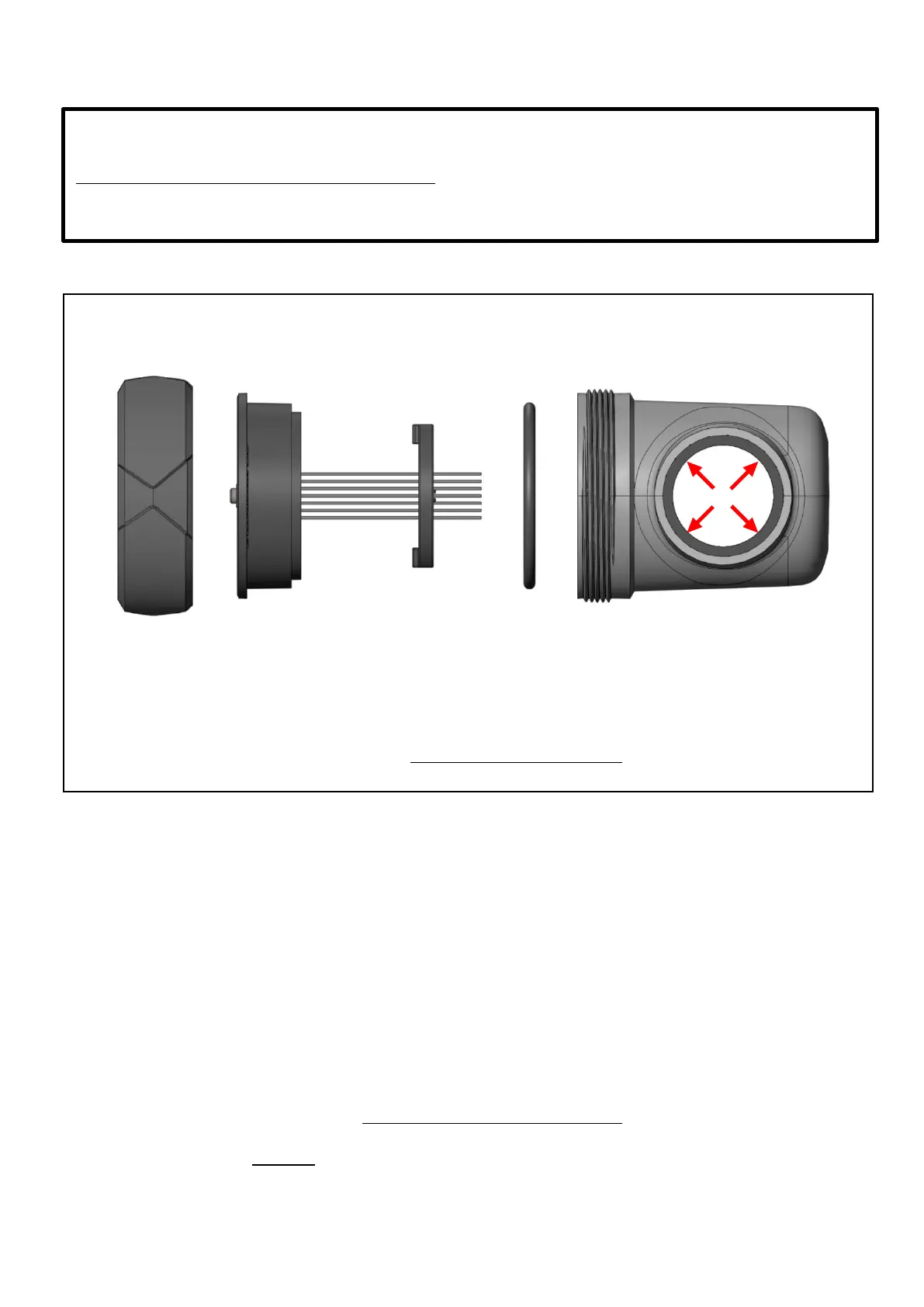

Vue éclatée du montage :
A : Ecrou
B : Electrode
C : Joint
D : Manchon
E : Canalisation (diamètre extérieur de 50 mm)
1) Démonter complètement la cellule suivant la vue éclatée ci-dessus.
2) Passer du papier abrasif sur toutes les surfaces à coller : manchon D, canalisation E.
3) Coller l’ensemble [manchon D - canalisation E].
4) Attendre que les collages soient totalement secs.
5) Graisser le joint C.
6) Placer le joint C au fond de l’électrode B.
7) Insérer l’électrode B dans le manchon D, en faisant attention aux détrompeurs.
8) Visser et serrer l’écrou A à la main sur le manchon D.
I
Les connexions électriques au niveau de la cellule :
- ne doivent pas être orientées vers le haut, afin d’éviter tout dépôt d’eau ou d’humidité sur celles-ci.
- doivent être suffisamment et régulièrement (re)serrées avec une clé adéquate.
