4

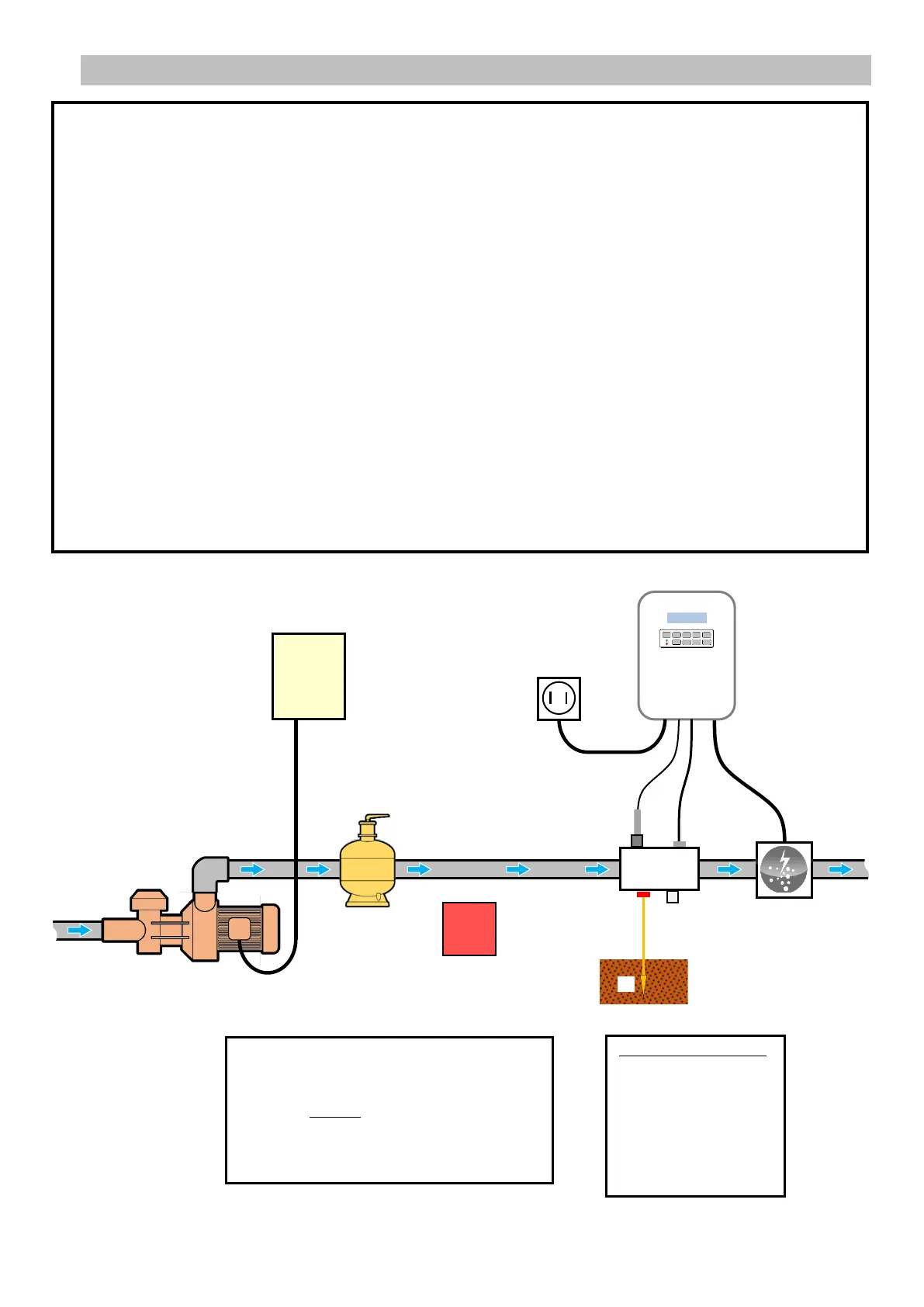

2. DIAGRAMA DE INSTALACIÓN
1 : Captador de sal / temperatura /
2 : Célula
3 : Cuadro eléctrico
4 : Pool Terre (opcional)
5 : Soporte
6 : Sonda pH (opcional)
7 : Controlador de caudal
ELEMENTOS NO INCLUIDOS :
8 : Alimentación eléctrica
8 bis : Toma electrica
9 : Cable de cobre
10 : Filtro
11 : Estaca de tierra
12 : Bomba de calor
13 : Bomba de filtrado
I
Instalación mural
Antes de instalar la unidad de control en el lugar previsto, compruebe que el cable de alimentación
puede llegar a la toma de corriente protegida y que el cable celular puede llegar al lugar previsto.
Desconecte la bomba de filtración de la piscina antes de iniciar la instalación. El sistema debe instalarse
de acuerdo con las normas vigentes en el país de instalación. La unidad de suministro de Justsalt debe
instalarse a una distancia horizontal mínima de 1,5 metro (o más, si así lo exige la normativa local) de
la piscina.
Fije la caja y la cámara de medición en la pared (opcional). Atención, los vapores ácidos pueden causar
daños irreversibles en su aparato. Coloque los depósitos de productos de tratamiento de forma
adecuada.
La caja debe colocarse verticalmente sobre una superficie plana, con el cable hacia abajo. Como esta
caja se utiliza para evacuar el calor (el calor de los componentes internos), es importante que los
cuatro lados de la caja permanezcan sin obstáculos. No instale el Justsalt detrás de un panel o en un
espacio cerrado.
La célula debe instalarse horizontalmente con los conexiones electricas hacia abajo o verticalmente
para evitar que el agua se acumule cerca en ellas.
Las conexiones eléctricas a nivel de la célula no deben estar orientadas hacia arriba, para evitar que se
deposite agua o humedad en ellas.
4
SSS
1
4
10
H
8
9
2
3
11
13
5
12
4
8 bis
6
7
