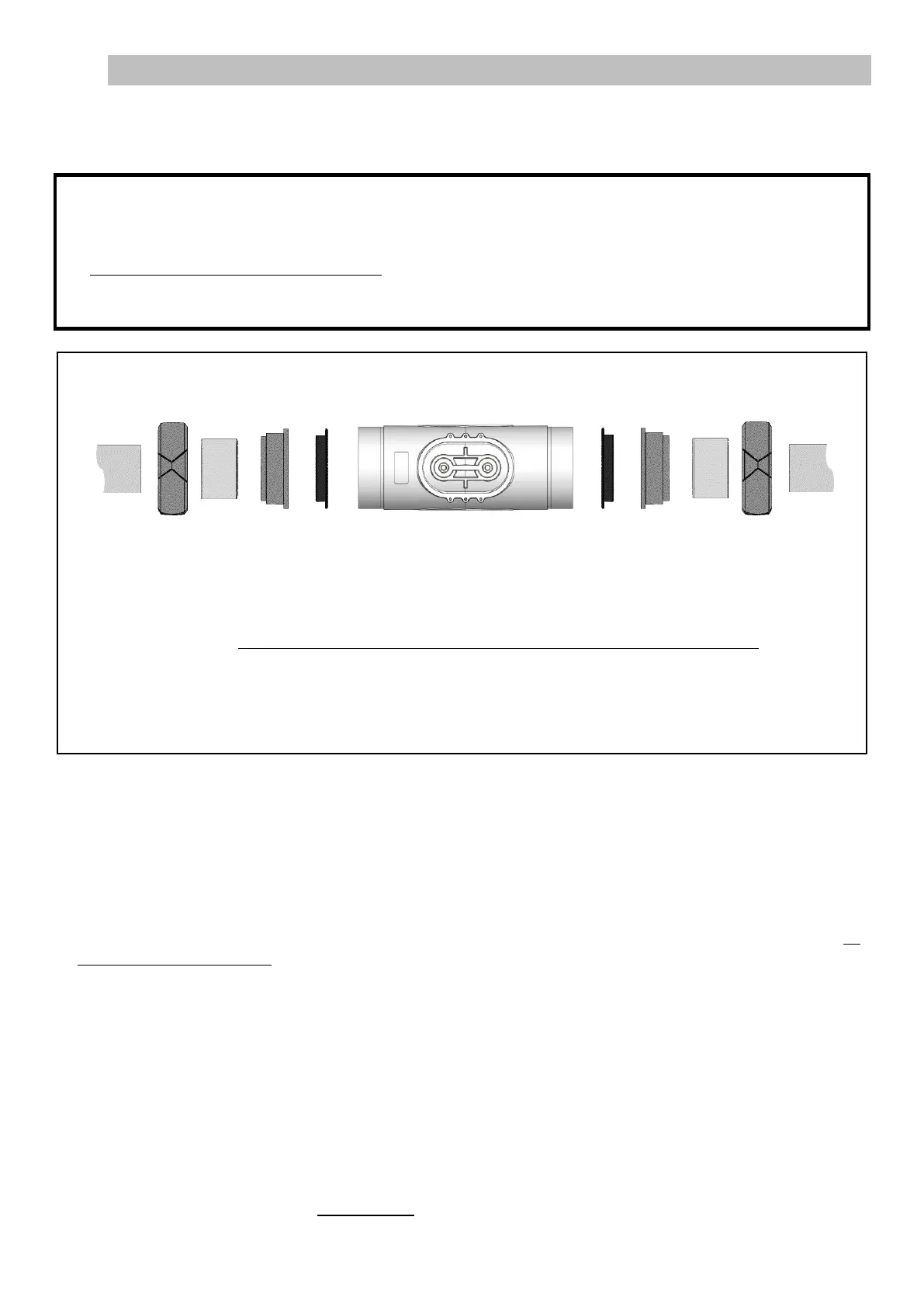

Vue éclatée du montage :
A : Canalización
B : Tuerca (x2)
C : Reductor (x2) (solo se debe instalar si la canalización A tiene un diámetro exterior de 1’’5)
D : Cuello (x2) (2’’)
E : Junta (x2)
F : Célula
1) Si la canalización A tiene un diámetro exterior de 2’’, cortar el tubo a una longitud que se adapte en función del
reductor elegid.
Si la canalización A tiene un diámetro exterior de 1’’5, cortar el tubo a una longitud que se adapte en función del
reductor elegid.
2) Desmontar completamente la célula de acuerdo con la vista despiezada de la parte superior.
3) Pasar un papel de lija por todas las superficies que se vayan a pegar: canalizaciones A, reductores C (no
suministrado, si es necesario), cuellos D.
4) Deslizar las tuercas B por cada canalización A (prestando atención al sentido).
5) Pegar cada conjunto [canalización A - reductor C (si es necesario) - cuello D].
6) Esperar a que las piezas pegadas se hayan secado por completo.
7) Engrasar cada junta E.
8) Colocar cada junta E en el interior de cada cuello D.
9) Atornillar y apretar las 2 tuercas B manualmente en la célula F.
I
• En función del modelo de la célula, los reductores mencionados en este apartado pueden venir incluidos o no.
• Conexiones eléctricas a nivel de la célula:
- no deben orientarse hacia arriba para evitar que reciban humedad o que se deposite agua sobre ellas.
- Deben apretarse (o volver a apretarse) suficiente y periódicamente con la llave adecuada.
