6. SOPORTE DE ACCESORIOS
Las imágenes no son contractuales y los accesorios no son representativos, ya que pueden existir diferentes
posibilidades en función del modelo y las opciones
A : Canalización (cortar a una longitud de 5 ‘’ si el diámetro exterior es de 1,5 ‘’)
A : Canalisation (cortar a una longitud de 4,4 ‘’ si el diámetro exterior es de 2 ‘’)
B : Reductor (no suministrado) (solo se debe instalar si la canalización A tiene un diámetro exterior de 1,5 ‘’)
C : Soporte de accesorios (2’’)
→ Las piezas A, B, C deben ensamblarse con el adhesivo adecuado.

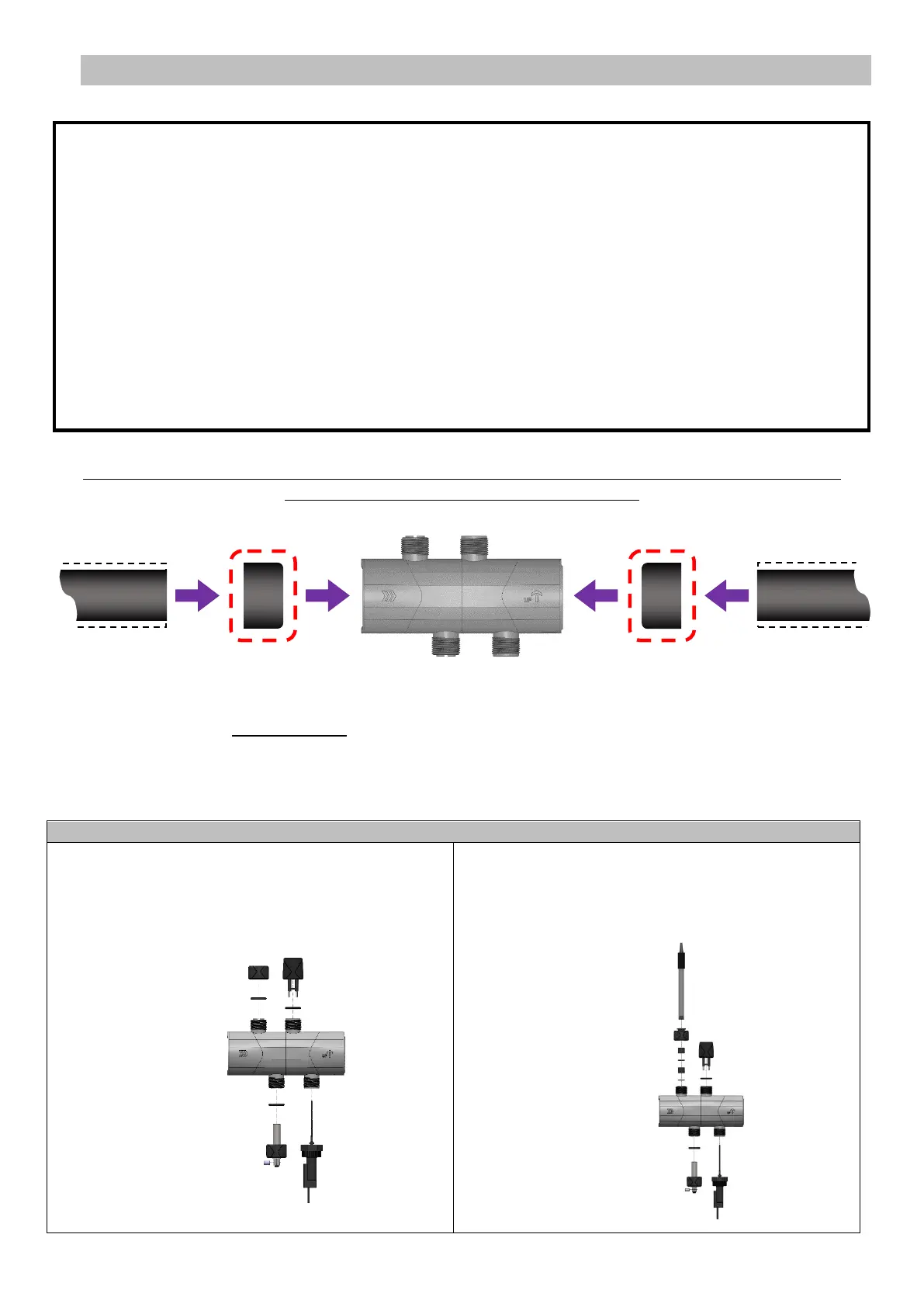

VISTA DESPIEZADA DEL MONTAJE DE LOS ACCESORIOS
Soporte de accesorios con tapón, sensor de sal /
temperatura, Pool Terre y captador de flujo
Soporte de accesorios con tapón, sonda, sensor de sal
/ temperatura, Pool Terre y captador de flujo
A
A
B
B
C
I
• Todos los accesorios preinstalados vienen equipados con juntas. Por tanto, no es necesario utilizar cinta de
estanqueidad en las roscas.
• Todos los accesorios preinstalados en el soporte de accesorios tienen una ubicación concreta. Es
imprescindible respetar la ubicación de todos los accesorios tal como vienen montados originalmente.
Cualquier cambio de ubicación de los accesorios puede causar un mal funcionamiento o incluso una
alteración completa e irreversible del rendimiento del equipo.
• Todos los accesorios deben enroscarse y apretarse manualmente.
• Es imprescindible respetar las marcas "›››" (sentido de paso del agua) y "UP ↑ " (sentido del montaje
arriba/abajo) mostradas en el soporte de accesorios.
• Asegurarse de que la sonda y el captador de sal / temperatura / falta de agua están instalados encima del
soporte de accesorios.
