Maintenance & Technical Specifications 3 - 7
Digital Scanner Signal Descriptions

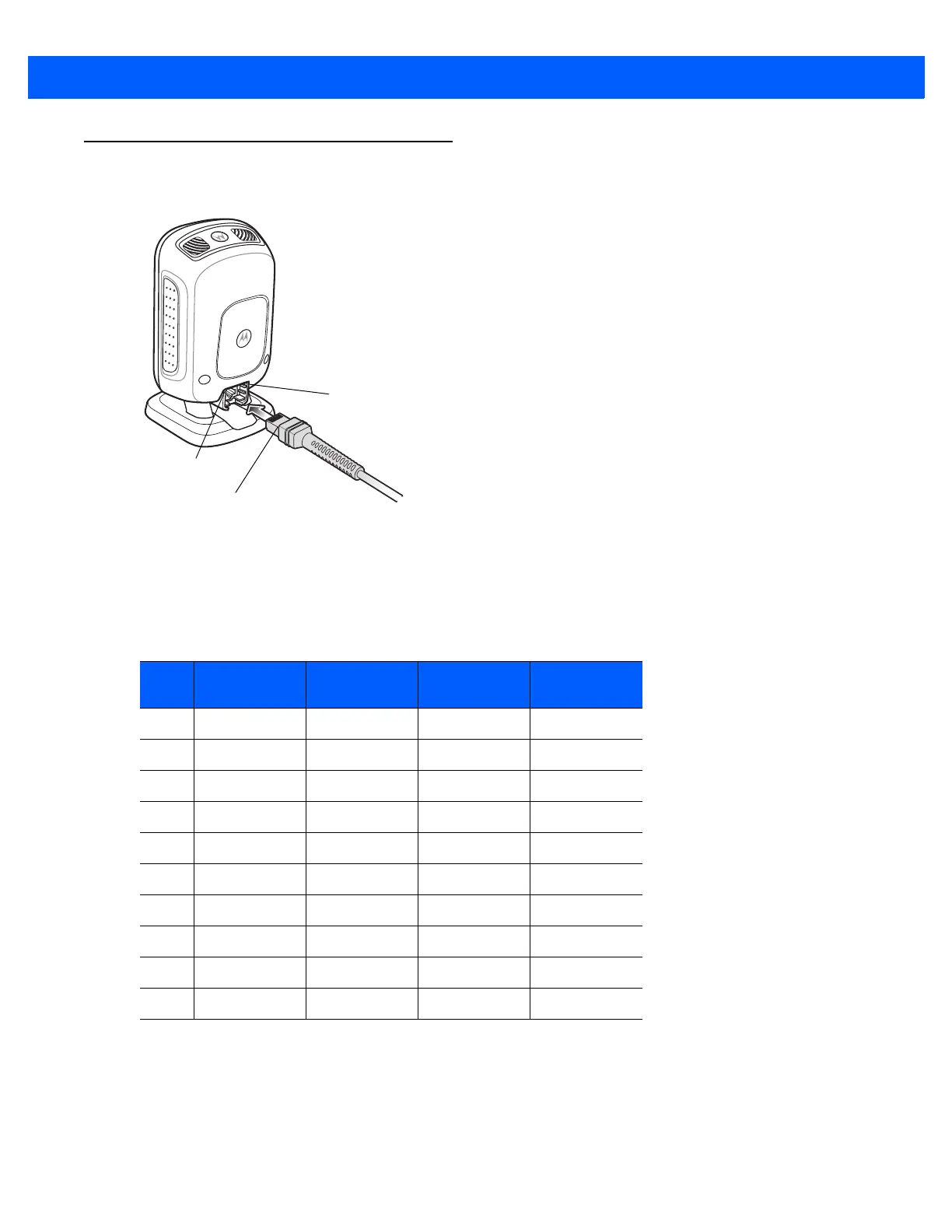

Figure 3-1
Digital Scanner Cable Pinouts
The signal descriptions in Table 3-3 apply to the connectors on the DS9208 digital scanner and are for
reference only.
Table 3-3
DS9208 Digital Scanner Signal Pin-outs
Pin IBM RS-232
Keyboard
Wedge
USB
1
Reserved Reserved Reserved Jump to Pin 6
2
Power Power Power Power
3
Ground Ground Ground Ground
4
IBM_A(+) TxD KeyClock Reserved
5
Reserved RxD TermData D +
6
IBM_B(-) RTS KeyData Jump to Pin 1
7
Reserved CTS TermClock D -
8
Reserved Reserved Reserved Reserved
9
Reserved Reserved Reserved Reserved
10
Reserved Reserved Reserved Reserved
Pin 1
Pin 10
Interface cable
modular connector
