VERSION 2.0 2023-04-20 MD-1

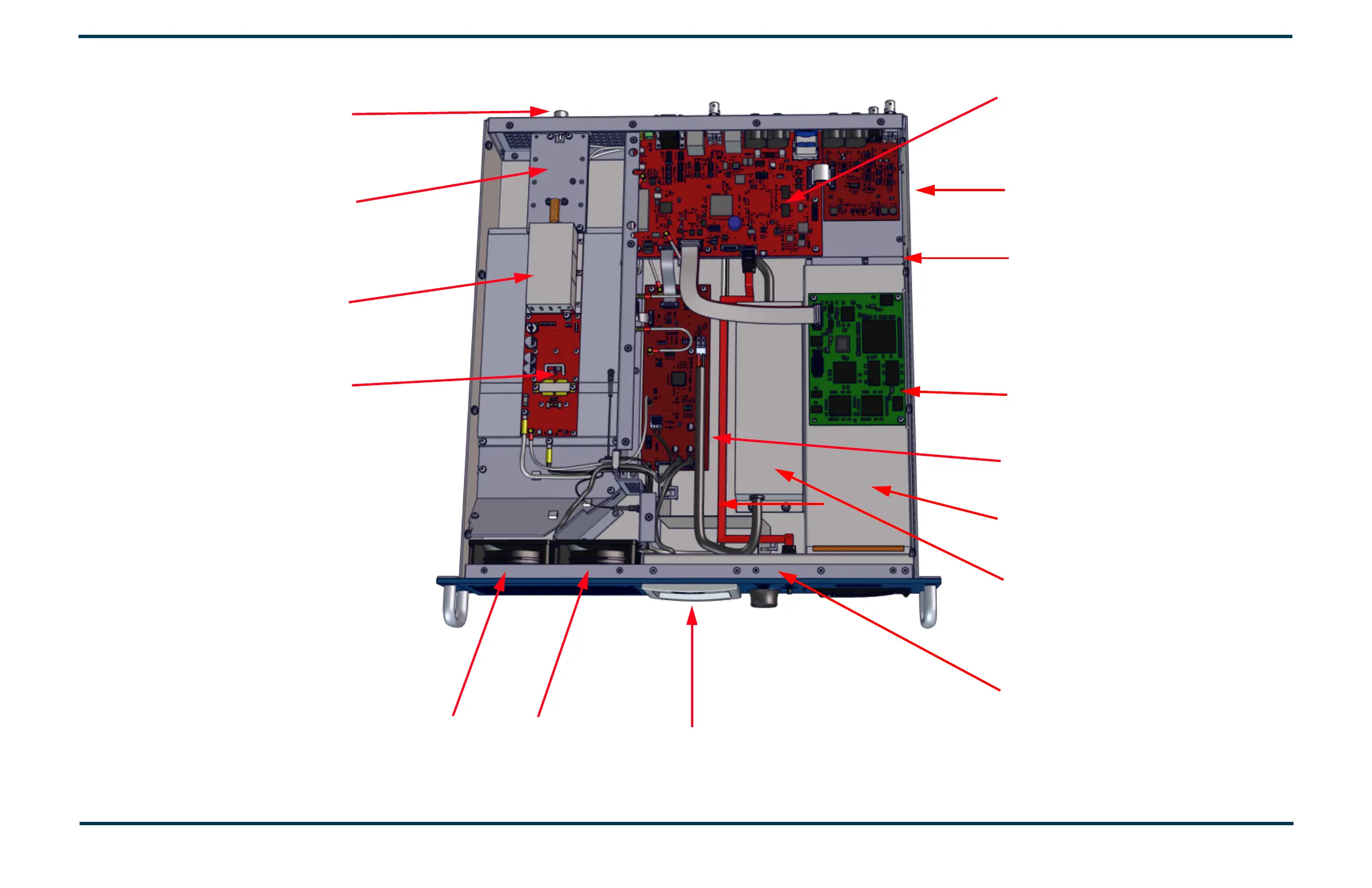

Figure MD-1: VX150/VX300/VX600/VX1 Transmitter (top view)
FRONT PANEL USER
INTERFACE PWB
(A5, located behind front panel)
TOP COVER REMOVED FOR CLARITY
ANALOG AUDIO PWB
(A2)
POWER SUPPLY INTERFACE PWB
(A4, located under panel)
ORBAN AUDIO PROCESSOR
(optional)
(A14)
POWER SUPPLY (2 kW VX150-VX600,
3.5 kW - VX1)
(U3) (located under cover)
PA PWB
(A7)
PA LPF PWB
(A9)
SYSTEM INTERFACE PWB
(A3)
FRONT PANEL DISPLAY
(U1)
EXCITER PWB
(A1)
12V POWER SUPPLY
(U2)
FAN (B1)
FAN (B2)
DIRECTIONAL COUPLER BOTTOM PWB
(A11, part of assembly shown
(located underneath plate)
RF OUTPUT CONNECTOR
(VX150-VX600 uses Type N connector as
shown, VX1 uses 7/16 DIN)
