4 – Polski
Polski
Ostrzeżenia:
• Zadaniem rur i kanalików jest ochrona kabli elektrycznych przez prze-
rwaniem i uderzeniem na skutek przypadkowych uderzeń.
• Podczas układania rur na kable elektryczne, należy wziąć pod uwagę,
że, z powodu możliwego gromadzenia się wody w studzience rozga-
łęźnej, rury mogą powodować powstawanie w centrali skroplin, które
mogą uszkodzić obwody elektroniczne.
• Ułożyć końce rur w pobliżu punktów, w których przewiduje się moco-
wanie urządzeń.
4.2 - PRZYGOTOWANIE KABLI ELEKTRYCZNYCH
W celu przygotowania kabli, należy działać w następujący sposób:
a) - Patrz rys. 4 w celu zrozumienia sposobu podłączenia różnych urzą-
dzeń do centrali sterującej i użycia zacisków odpowiednich do każde-
go połączenia. Ważne
- Do zacisku „ECSbus” mogą być podłączone
wyłącznie urządzenia działające w technologii „ECSbus”.
b) - Patrz rys. 4 w celu zrozumienia sposobu rozmieszczenia kabli elek-
trycznych. Następnie, narysować na papierze podobny schemat,
dostosowując go do specyficznych potrzeb Państwa zakładu. Uwa-
ga
- Schemat ten będzie przydatny zarówno do zarządzania wyko-
pem rowów na rury ochronne kabli, jak i do sporządzenia pełnej listy
potrzebnych kabli.
c) - Patrz Tabela 2 w celu określenia typu kabli, jakie mają być zasto-
sowane. Następnie, przy użyciu wykreślonego schematu i odpo-
wiednich pomiarów, należy określić długość każdego kabla. Uwaga!
- Długość każdego kabla nie może przekraczać maksymalnej
długości określonej w Tabeli 2.
OSTRZEŻENIE - Technologia „ECSbus” umożliwia wzajemne podłącze-
nie wielu urządzeń przy użyciu, między kolejnymi urządzeniami , jednego
kabla „bus” z 2 wewnętrznymi przewodami elektrycznymi. Połączenie
między urządzeniami może przyjąć konfigurację w formie „kaskady”,
„gwiazdy” lub „mieszaną”.
Przykład obliczenia trwałości (patrz Tabela 1 i Wykres 1):
- długość skrzydła: 1,7 m i masa skrzydła: 200 kg = wskaźnik trudności:
20%
- Montaż w strefach wietrznych = wskaźnik trudności: 15%
- brak obecności innych czynników obciążeniowych
Łączny wskaźnik trudności = 35%
Szacowana trwałość = 120000 cykli
––– KROK 4 –––
4.1 - KONTROLE WSTĘPNE PRZED MONTAŻEM
4.1.1 - Sprawdzić położenie urządzeń w systemie
Na podstawie rys. 3 i 4, określić przybliżone położenie, w którym pragnie
się zainstalować każde urządzenie wchodzące w skład instalacji. Rys. 3
przedstawia instalację wykonaną z niniejszym produktem oraz wyposaże-
niem dodatkowym linii Nice Home. Elementy są rozmieszczone według
zwyczajowego, standardowego schematu. Wykorzystane urządzenia to:
a) - 1 centrala sterująca CLB201
b) - 1 lampa sygnalizująca z wbudowaną anteną FL200
c) - 1 para fotokomórek PH200 (złożona z TX i RX)
d) - 2 motoreduktory elektromagnetyczne RIVA200
OSTRZEŻENIE! - Niektóre z tych urządzeń są opcjonalne i mogą
nie być obecne w opakowaniu (patrz Katalog produktów Nice
Home).
OSTRZEŻENIA:
Stałe urządzenia sterujące muszę być umieszczone:
- w polu widzenia automatyki;
- daleko od jego ruchomych części;
- na wysokości nie niższej niż 1,5 m od ziemi;
- w miejscu niedostępnym dla osób trzecich.
4.1.2 - Określić położenie wszystkich połączeń kablowych
Odnieść się do wskazówek zamieszczonych w punkcie 4.2, aby określić
schemat, zgodnie z którym wykopać kanały na rury ochronne kabli elek-
trycznych.
4.1.3 - Zapewnić narzędzia i materiały robocze
Przed rozpoczęciem działań, przygotować wszystkie narzędzia i materiały
niezbędne do wykonania prac. Upewnić się, że są one w dobrym stanie i
są zgodne z wymogami lokalnych przepisów bezpieczeństwa.
4.1.4 - Wykonać działania przygotowawcze
Przygotować otoczenie do montażu urządzeń, wykonując prace wstęp-
ne, jak np.:
- wykopy rowów na rury ochronne kabli elektrycznych (alternatywnie,
można użyć zewnętrznych kanalików kablowych);
- ułożenie rur ochronnych i zamocowanie do betonu;
- docięcie wszystkich kabli elektrycznych do wymaganej długości (patrz
punkt 4.2) i przeciągnięcie ich przez rury ochronne. Uwaga! - Na tym
etapie nie wykonywać żadnego rodzaju połączenia elektrycznego.

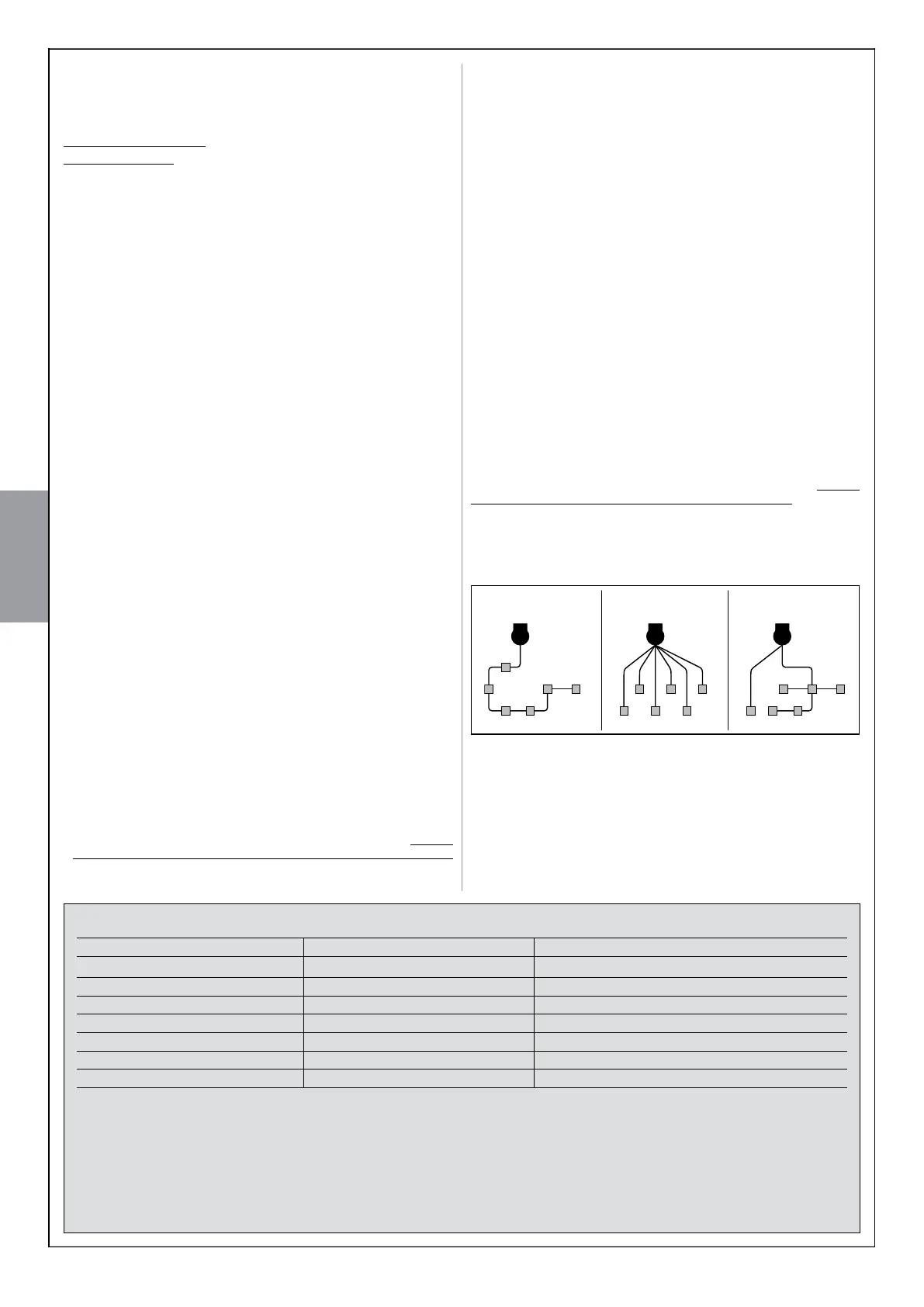

kaskada gwiazda mieszany
TABELA 2 - Dane techniczne przewodów elektrycznych (rys. 4)
Połączenie Typ kabla (przekrój minimalny ) Max dopuszczona długość
A - Linia zasilająca Kabel 3 x 1,5 mm
2
30 m (uwaga 1)
B - Wyjście lampy ostrzegawczej FLASH Kabel 2 x 1 mm
2
20 m
C - Antena radiowa Kabel ekranowany typu RG58 20 m (zaleca się krótszy od 5 m)
D - Kabel urządzeń ECSbus Kabel 2 x 0,5 mm
2
20 m (uwaga 2)
- Wejście STOP Kabel 2 x 0,5 mm
2
20 m (uwaga 2)
- Wejście SbS Kabel 2 x 0,5 mm
2
20 m (uwaga 2)
E - Kabel zasilający motoreduktora Kabel 3x 1,5 mm
2
10 m
Uwaga 1 - Możliwe jest użycie kabla zasilającego dłuższego od 30 m, pod warunkiem, że będzie on posiadał większy przekrój (np. 3 x 2,5 mm
2
)
i, że w pobliżu automatyki zostanie przewidziane uziemienie.
Uwaga 2 - W przypadku kabli ECSbus i kabli dla wejść STOP i SbS, możliwe jest również użycie pojedynczego kabla z większą liczbą przewodów
wewnętrznych w celu zgrupowania większej liczby połączeń.
UWAGA! - Zastosowane przewody powinny odpowiadać rodzajowi otoczenia, w którym następuje montaż: na przykład, do monta-
żu w pomieszczeniach wewnętrznych zaleca się użycie kabla typu H03VV-F, natomiast do montażu na zewnątrz zaleca się użycie
kabla H07RN-F.
