––– KROK 6 –––
6.1 - MONTAŻ CENTRALI CLB201
01. Wybrać miejsce instalacji w strefie chronionej przed ewentualnymi
uderzeniami i w pobliżu bramy, w celu umożliwienia długości kabli;

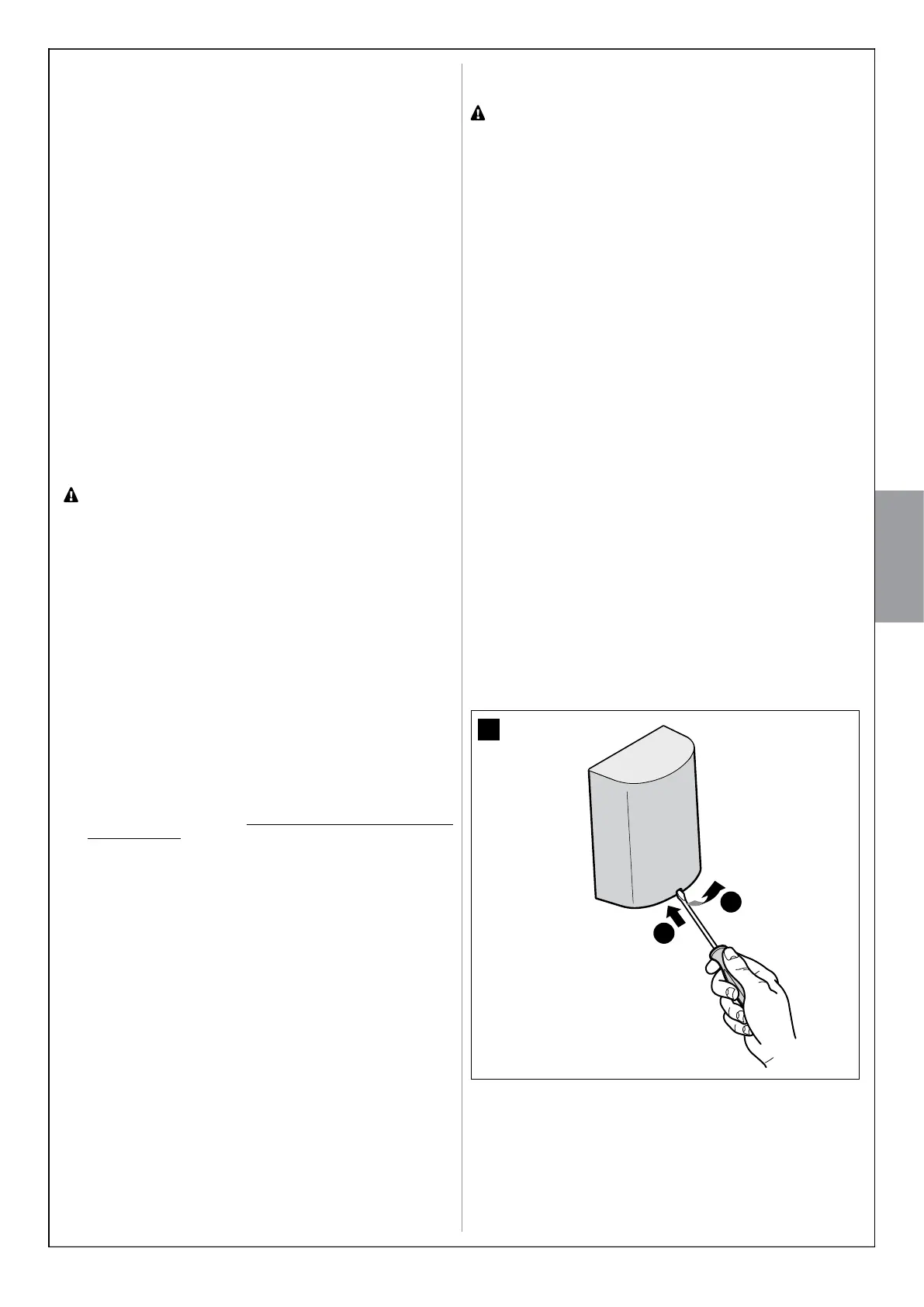

02. Wyjąć pokrywę, podważając przy użyciu śrubokrętu otwór znajdu-
jący się w dolnej części; przesunąć pokrywę o kilka centymetrów i
następnie podnieść ją z dna (rys. 20);
03. Przygotować rurę na kable elektryczne, umożliwiając jej wejście do
dolnej części centrali;
04. Nawiercić dolną część centrali i użyć odpowiednich przyłączy w celu
przymocowania rur na kable elektryczne w sposób przedstawiony na
rys. 21;
05. W dolnej części, wykonać dwa otwory przy użyciu śrubokręta,
wyznaczyć punkty do nawiercania używając podstawy, jako punktu
odniesienia (rys. 22);
06. Nawiercić w ścianie otwór przy użyciu wiertarki udarowej z wiertłem o
wymiarze 6 mm i umieścić w nim kołki o wymiarze 6 mm;
07. Przykręcić podstawę za pomocą odpowiednich śrub. ;
08. Przed zamknięciem centrali, wykonać połączenia elektryczne, odno-
sząc się do punktu 6.4 i rys. 23;
09. W celu zamknięcia centrali, należy oprzeć pokrywę na podstawie ok.
3 cm powyżej pozycji krańcowej i docisnąć w dół, aż do całkowitego
połączenia, jak przedstawiono na rys. 25.
6.2 - ZAMONTOWAĆ I PODŁĄCZYĆ FOTOKOMÓRKI
PH200 (rys. 26)
• umieścić każdą pojedynczą fotokomórkę na wysokości 40/60
cm od podłoża • umieścić je po przeciwnych stronach chronionej
strefy • umieścić je jak najbliżej bramy (maksymalna odległość =
15 cm) • w punkcie mocowania musi być obecna rura do przeło-
żenia kabli • skierować nadajnik TX w kierunku centralnej strefy
nadajnika RX (dopuszczalne odchylenie: maksymalnie 5°)
01. Zdjąć szkiełko przednie (faza 01 - rys. 26)
02. Wyjąć górną obudowę i następnie wewnętrzną obudowę fotokomór-
ki (faza 02 - rys. 26)
03. Nawiercić dolną obudowę w punkcie przeznaczonym na przełożenie
kabli (faza 03 - rys. 26)
04. - Umieścić dolną obudowę w punkcie, do którego dochodzi rura do
przeprowadzenia kabli elektrycznych i zaznaczyć punkty nawiercania
(faza 04 - rys. 26)
- Nawiercić otwory w ścianie przy pomocy wiertarki udarowej i wiertła
o średnicy 5 mm. Włożyć w otwory kołki o wielkości 5 mm (faza 04 -
rys. 26)
- Przełożyć kable elektryczne przez przygotowane otwory i przymo-
cować dolną obudowę za pomocą śrub (faza 04 - rys. 26)
05. - Połączyć kabel elektryczny do zacisków TX i RX, które należy połą-
czyć między sobą równolegle i, na koniec, połączyć je do zacisku
obecnego na centrali (rys. 8). Nie jest konieczne przestrzeganie żad-
nej biegunowości.
- Ułożyć w odpowiednim porządku obudowę wewnętrzną, następ-
nie obudowę górną do zamocowania za pomocą dwóch śrub i na
koniec włożyć pokrywę i wykonać lekki nacisk w celu zamknięcia
(faza 05 - rys. 26).
6.3 - ZAMONTOWAĆ I PODŁĄCZYĆ LAMPĘ SYGNALIZU-
JĄCĄ FL200 (rys. 27)
• Lampa musi być przymocowana w pobliżu bramy i musi
być widoczna. Istnieje możliwość jej zamontowania lampy na
powierzchni pionowej lub poziomej. • W celu podłączenia do zacisku
Flash nie należy przestrzegać żadnej biegunowości; przeciwnie, w celu
podłączenia przewodu ekranowanego anteny należy podłączyć kabel i
oplot w sposób wskazany na rys. 23 - B.
Wybrać najbardziej odpowiednią pozycję, w której zamontować lampę
ostrzegawczą: należy ją umieścić w pobliżu bramy i musi być ona łatwo
dostrzegalna. Istnieje możliwość jej zamontowania lampy na powierzchni
pionowej lub poziomej.
W celu uzyskania informacji na temat procedury montażu, patrz rys. 27.
6.4 - PODŁĄCZENIE ELEKTRYCZNE CENTRALI CLB201
UWAGA! – Wszystkie podłączenia elektryczne należy wykonywać
bez obecności sieciowego zasilania elektrycznego i przy odłączo-
nym akumulatorze awaryjnym (jeżeli występuje.
UWAGA! -
Jeżeli długość kabla motoreduktorów nie jest wystarczająca,
NIE NALEŻY WYMIENIAĆ KABLA, ale przedłużyć go za pomocą odpo-
wiedniego kabla (patrz dane techniczne w Tabeli 3). Punkt łączenia dwóch
kabli musi być zaizolowany i chroniony przez skrzynkę rozgałęźną.
Biorąc pod uwagę, że:
01. W celu ułatwienia połączenia, można usunąć zaciski. Po wykonaniu
wszystkich połączeń, należy ponownie umieścić zaciski w odpowied-
nim gnieździe (rys. 24).
02. Kabel RIVA200 musi być podłączony w sposób przedstawiony w
punkcie (A) na rys. 23.
03. Należy pamiętać, że w celu uniknięcia ryzyka zablokowania skrzy-
deł, centrala CLB201 steruje podczas otwierania, najpierw silnikiem
połączonym z wyjściem M2, a następnie silnikiem połączonym z M1,
natomiast podczas zamykania następuje sytuacja odwrotna. Należy
się upewnić, że do zacisku M1 (bardziej zewnętrznego) jest podłączo-
ny silnik napędzający skrzydło oparte na blokadzie mechanicznej a do
zacisku M2 skrzydło górne.
W przypadku użycia wyłącznie jednego silnika, bramy z wyłącznie
jednym skrzydłem, należy go podłączyć do zacisku M2, pozostawia-
jąc wolny zacisk M1.
04. Podłączyć rdzeń centralny i osłonę kabla ekranowanego anteny w
sposób przedstawiony w punkcie (B) na rys. 23.
