Se alimentata da rete, può ospitare una batteria tampone (mod. PR100,
accessorio opzionale) che garantisce all’automatismo l’esecuzione di
alcune manovre, nelle ore successive alla mancanza di energia (black-out
elettrico). Durante il black-out, o in qualsiasi altro momento, è possibile
muovere l’anta del cancello anche a mano, sbloccando prima il motori-
duttore con l’apposita chiave (vedere il capitolo 11.3 - Guida all’uso).
2.2 - DISPOSITIVI NECESSARI PER REALIZZARE UN
IMPIANTO COMPLETO
La g. 1 mostra tutti i dispositivi necessari alla realizzazione di un impianto
completo, come quello mostrato in g. 3.
I dispositivi mostrati in g. 1 sono:
- 2 motoriduttori elettromeccanici RIVA200 con cassa di fondazione e le
leve di aggancio (*)
- 3 chiavi di sblocco
- 1 coppia di fotocellule PH200 (composta da un TX ed un RX)
- 2 trasmettitori radio ECCO5...
- 1 segnalatore lampeggiante con antenna incorporata FL200
- 1 centrale di comando CLB201
- Minuteria metallica
(*) le viti necessarie al ssaggio delle leve di aggancio non vengono fornite, poiché
dipendono dal materiale e dallo spessore delle ante.
Note:
- Alcuni dispositivi e accessori citati nel manuale sono opzionali e possono
non essere presenti nel kit. Per una panoramica completa, consultare il
catalogo prodotti della linea Nice Home o visitare il sito www.niceforyou.
com.
- I fermi di necorsa non sono presenti nella confezione e non fanno parte
dei prodotti della linea Nice Home.
––– PASSO 3 –––
3.1 - VERIFICARE L’IDONEITÀ DEL CANCELLO DA AUTO-
MATIZZARE E L’IDONEITÀ DELL’AMBIENTE
• Accertarsi che la struttura meccanica del cancello sia idonea ad esse-
re automatizzata e conforme alle norme vigenti sul territorio. Per questa
verica, fare riferimento ai dati tecnici riportati sull’etichetta del cancello.
Importante - Il presente prodotto non può automatizzare un cancello
che non sia già efciente e sicuro; inoltre, non può risolvere difetti causati
da un’installazione errata del cancello o da una sua cattiva manutenzione.
• Muovere manualmente le ante del cancello nelle due direzioni (apertura/
chiusura) e accertarsi che il movimento avvenga con un attrito costante
in ogni punto della corsa (non devono esserci punti che richiedono uno
sforzo maggiore o minore).
• Nel caso sia presente una porta di passaggio interna all’anta oppure
una porta sull’area di movimento dell’anta, occorre assicurarsi che non
intralci la normale corsa ed eventualmente provvedere con un opportu-
no sistema di interblocco.
• Portare manualmente l’anta del cancello in una posizione qualsiasi;
quindi, lasciarla ferma e accertarsi che questa non si muova.
• Accertarsi che nell’ambiente dove deve essere installato il motoriduttore
ci sia lo spazio sufciente per poter effettuare la manovra manuale di
sblocco del motoriduttore.
• Accertarsi che le superci prescelte per l’installazione dei dispositivi,
siano solide e possano garantire un ssaggio stabile; per le fotocellule,
scegliere una superce piana che possa garantire un corretto allinea-
mento della coppia (Tx e Rx).
• Accertarsi che ciascun dispositivo da installare sia collocato in una posi-
zione protetta e al riparo da urti accidentali.
• Vericare i limiti di ingombro facendo riferimento alla g. 2.
• Prevedere dei fermi di necorsa a terra sia per l’apertura sia per la chiu-
sura del cancello.
• Vericare che la zona di ssaggio del motoriduttore sia compatibile con
l’ingombro di quest’ultimo (g. 2).
3.2 - LIMITI D’IMPIEGO DEL PRODOTTO
Prima di procedere all’installazione effettuare le seguenti veriche nell’ordine
suggerito e controllare la loro conformità sia con i dati presenti in questo para-
grafo sia con i dati tecnici del capitolo “Caratteristiche tecniche del prodotto”:
1 - Vericare che le ante del cancello abbiano dimensioni e peso rientran-
ti nei seguenti limiti:
- lunghezza massima 2,3 m
- peso massimo 200 kg
- angolo di apertura no a 180°
La forma del cancello e le condizioni climatiche (esempio presenza di ven-
to forte) possono ridurre questi valori massimi, in tale caso è necessario
misurare la coppia necessaria a muovere le ante nella peggiore delle con-
dizioni e confrontarla con i dati riportati nelle caratteristiche tecniche.

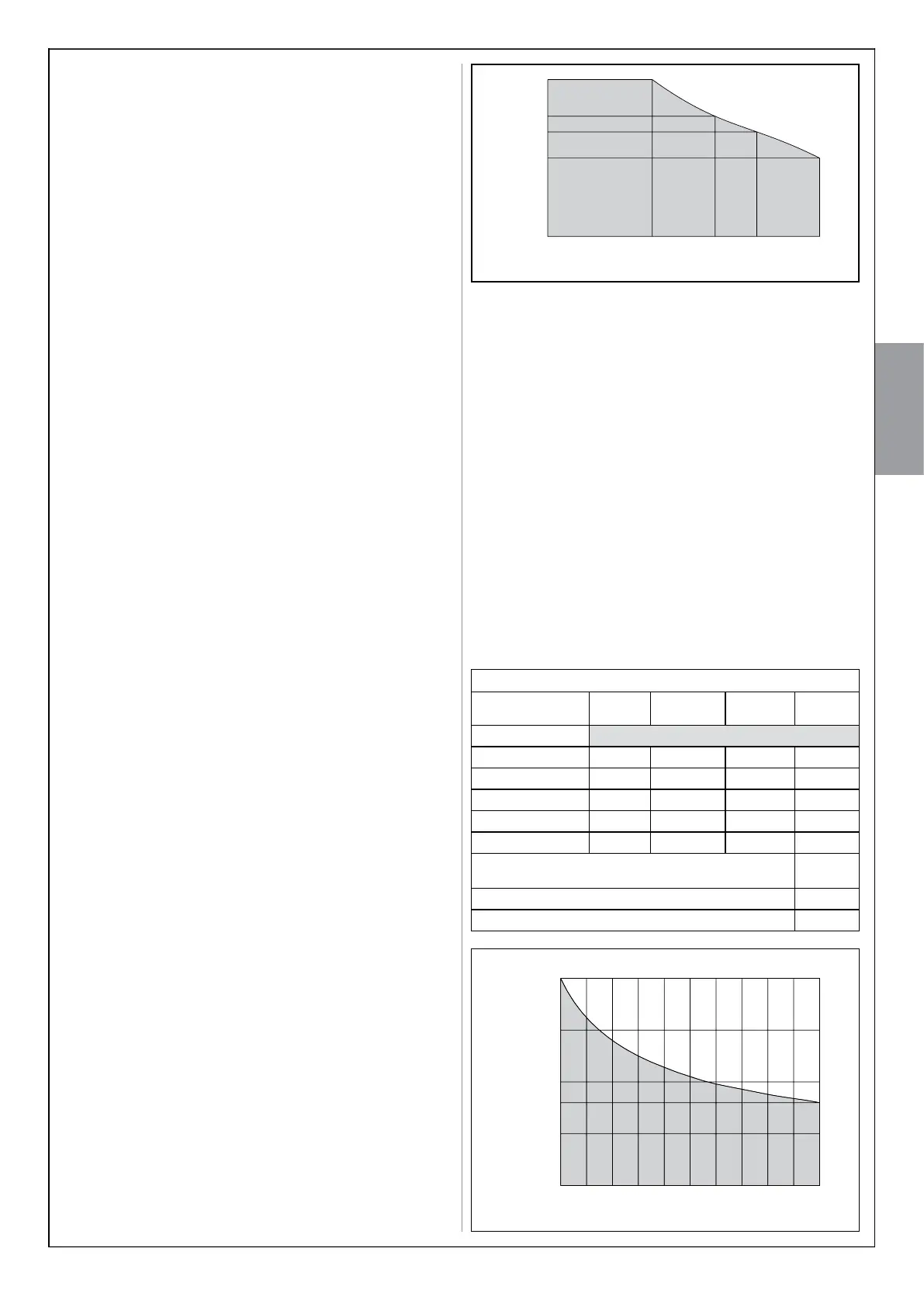

1
1.5
1.8
2
2.3
100
250
300
330
400
LUNGHEZZA MAX ANTA (m)
PESO MAX ANTA (kg)
2 - Vericare le misure dell’ingombro totale del motoriduttore (g. 2).
Nota – Queste misure servono anche come riferimento per calcolare
lo spazio che occuperà lo scavo di fondazione per il passaggio delle
canaline dei cavi elettrici.
3 - Vericare che la durabilità stimata sia compatibile con l’uso previsto
(vedere paragrafo 3.3).
4 - Vericare che sia possibile rispettare tutte le limitazioni, le condizioni e
le avvertenze riportate nel presente manuale.
3.3 - DURABILITÁ DEL PRODOTTO
La durabilità, è la vita economica media del prodotto. Il valore della dura-
bilità è fortemente inuenzato dall’indice di gravosità delle manovre: cioè,
la somma di tutti i fattori che contribuiscono all’usura del prodotto, vedere
Tabella 1. Per eseguire la stima della durabilità del vostro automatismo,
procedere nel modo seguente:
01. Sommare tutti i valori delle voci presenti nella Tabella 1;
02. Nel Graco 1, dal valore appena trovato, tracciare una linea verti-
cale no ad incrociare la curva; da questo punto tracciare una linea
orizzontale no ad incrociare la linea dei “cicli di manovre”. Il valore
determinato è la durabilità stimata del vostro prodotto.
I valori di durabilità indicati nel graco, si ottengono solo con il rispetto
rigoroso del piano manutenzione, vedere passo 10 - Piano di manutenzio-
ne. La stima di durabilità viene effettuata sulla base dei calcoli progettuali
e dei risultati di prove effettuate su prototipi. Infatti, essendo una stima,
non rappresenta alcuna garanzia sull’effettiva durata del prodotto.
01020 30 40 50 60 70 80 90 100
0
50.000
100.000
150.000
200.000
80.000
GRAFICO 1
Indice di gravosità (%)
cicli di manovre
TABELLA 1
Lunghezza
dell’anta
< 1.5 m 1.5 - 1.8 m 1.8 - 2 m 2 - 2.3 m
Peso dell’anta Indice di gravosità
< 100 kg 0 % 10 % 20 % 30 %
100 - 250 kg 10 % 20 % 30 % 40 %
250 - 300 kg 20 % 30 % 40 % 50 %
300 - 330 kg 30 % 40 % 50 % -
330 - 400 kg 40 % 50 % - -
Temperatura ambientale superiore a 40°C o inferiore
a 0°C o umidità superiore all’80%
15 %
Anta cieca 15 %
Installazione in zona ventosa 15 %
