24 – Polski
Polski
9.4 - WCZYTYWANIE NADAJNIKÓW RADIOWYCH
Centrala zawiera odbiornik radiowy, współpracujący z nadajnikami
ECCO5 (różne modele). Dostarczone nadajniki nie są wczytane, więc
należy najpierw dokonać wczytania 1 nadajnika (Trybie 1).
Nowe, dodatkowe nadajniki można wczytać na dwa sposoby:
• Tryb 1: w tym trybie: nadajnik radiowy jest wykorzystywany całkowi-
cie, czyli wszystkie przyciski wykonują określone polecenie. Naturalnie w
Trybie 1 nadajnik radiowy może być wykorzystywany do sterowania tylko
jedną automatyką, jak przedstawiono poniżej:
• Tryb 2: do każdego przycisku można przypisać jedno z czterech
dostępnych poleceń. Ten tryb, jeśli właściwie wykorzystany, umożliwia
sterowanie dwoma lub większą liczbą systemów automatyki; na przykład:
Przyciski Polecenie przypisane
T1 Polecenie „Tylko otwórz” automatyka Nr 1
T2 Polecenie „Tylko zamknij” automatyka Nr 1
T3 Polecenie „Krok Po Kroku (SbS)” automatyka Nr 2
T4 Polecenie „Krok Po Kroku (SbS)” automatyka Nr 3
T5 Funkcja pomocnicza: nieobecny
Każdy z nadajników jest oczywiście niezależnym urządzeniem i dlatego
niektóre mogą być wczytane do centrali w Trybie 1, a inne w Trybie 2.
Odbiornik radiowy w centrali zawiera 150 komórek pamięci; wczytywanie
w Trybie1 zajmuje jedną jednostkę dla każdego nadajnika, natomiast w
Trybie 2 – jedną jednostkę dla każdego wczytanego przycisku.
Uwaga! - Ponieważ czas na wykonanie procesu wczytywania jest
ograniczony (10 s), należy uważnie przeczytać poniższe instrukcje
przed rozpoczęciem procedury.

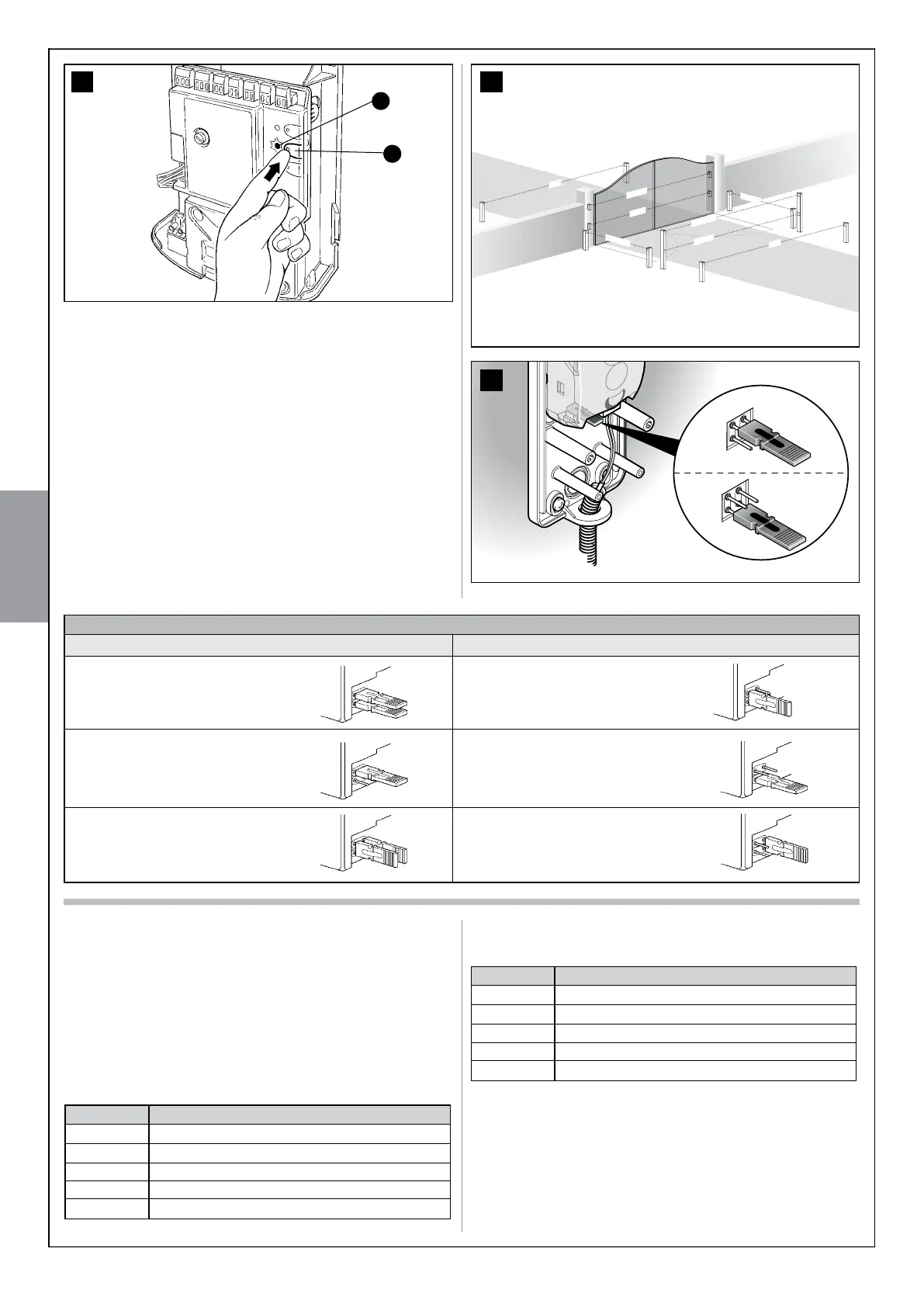

9.3.4 - Dodawanie opcjonalnych fotokomórek
W dowolnym momencie, możliwe jest zainstalowanie dodatkowych foto-
komórek, oprócz fotokomórek dostarczonych w serii z RIVA200. W auto-
matyce do bram przesuwnych 2-skrzydłowych możliwe jest zainstalowa-
nie fotokomórek w sposób przedstawiony na rys. fig. 39.
W celu prawidłowego rozpoznania fotokomórek przez centralę, należy
wykonać nadanie adresów przy użyciu odpowiednich mostków elektrycz-
nych. Nadanie adresów powinno się odbyć na TX i RX (wykonując mostki
elektryczne w ten sam sposób) i po upewnieniu się, czy inne pary foto-
komórek nie posiadają tego samego adresu. Nadawanie adresu fotoko-
mórkom służy zarówno do ich prawidłowego rozpoznania wśród innych
urządzeń ECSbus, jak również do przypisania spełnianej funkcji.
01. Otworzyć pokrywę fotokomórki.
02. Odnaleźć pozycję, w której są zainstalowane na podstawie Rysunku
39 i wykonać mostek, zgodnie z Tabelą 8.
Nieużywane mostki powinny być umieszczone w odpowiednim
gnieździe w celu ich przyszłego użycia (rys. 40).
03. Wykonać fazę wczytywania w sposób wskazany w punkcie 10.3.3
„Rozpoznawanie innych urządzeń”.
38
B
A
TABELA 8
Fotokomórka h = 50
działająca przy zamykaniu
Fotokomórka h = 100
działająca przy zamykaniu
Fotokomórka h = 100
działająca przy otwieraniu i
zamykaniu
Fotokomórka
Mostki
A
B
D
C
Fotokomórka h = 50 działająca
przy otwieraniu i zamykaniu
Fotokomórka z lewej
działająca przy otwieraniu
F
Fotokomórka z prawej
działająca przy otwieraniu
E
Fotokomórka
Mostki
FOTO
FA 1
FA 2
FOTO II
FOTO 1
FOTO 2 II
FOTO 2
FOTO 1 II
39
40
Przyciski Polecenie przypisane
T1 Polecenie „Krok Po Kroku (SbS)”
T2 Polecenie „Otwarcie dla pieszych”
T3 Polecenie „Tylko otwórz”
T4 Polecenie „Tylko zamknij”
T5 Funkcja pomocnicza: nieobecny
