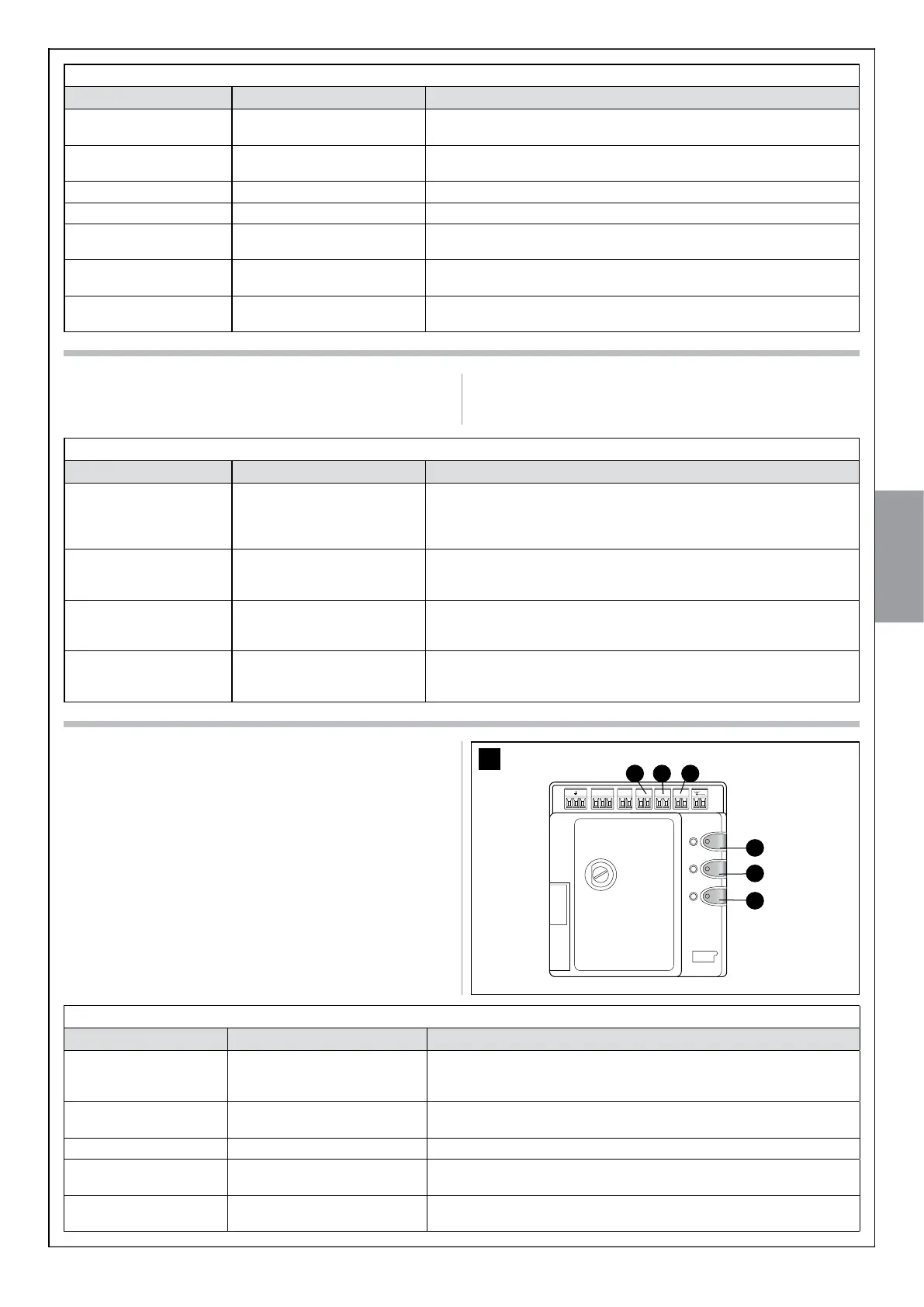

Polski – 27
Polski
9.6.2 - Lampa sygnalizująca
Lampa sygnalizująca podczas manewru miga z częstotliwością jednego
mignięcia na sekundę; gdy pojawi się usterka, podawane są serie krótkich
mignięć w odstępach półsekundowych. Mignięcia są powtarzane dwu-
krotnie i są oddzielone pauzą o długości jednej sekundy, patrz Tabela 12.
9.6.3 - Centrala
W centrali znajduje się zestaw diod LED, z których każda może dostar-
czyć specyficznych sygnałów, tak podczas normalnej pracy, jak i w przy-
padku wystąpienia usterki, patrz Tabela 13.
TABELA 13 (rys. 44)
Dioda LED ECSbus [A] Stan Czynność
Wyłączona Usterka Sprawdzić czy jest zasilanie; sprawdzić czy nie zadziałały bezpieczniki; w takim
przypadku sprawdzić przyczynę ich zadziałania a potem wymienić je na nowe
o tych samych wartościach.
Świeci się Poważna usterka Jest to poważna usterka; spróbować wyłączyć na chwilę centralę; jeśli stan się
utrzymuje jest to poważne uszkodzenie i wymaga wymiany karty elektronicznej
Jedno mignięcie na sekundę
Wszystko OK Prawidłowe działanie centrali
2 długie mignięcia Nastąpiła zmiana stanu wejść Normalną sytuacją jest zmiana na jednym z wejść: SbS, STOP, zadziałanie
fotokomórki lub użycie nadajnika radiowego.
1 mignięcie co 5 sekund Automatyka w trybie „standby” Wszystko OK; gdy centrala otrzyma polecenie, przywraca normalne działanie
(z niewielkim opóźnieniem).
MMM M
FLASHBUS STOP SbS
44
D
E
F
A CB
TABELA 11
Dioda “SAFE” (g. 8-E) Stan Czynność
Wyłączona Fotokomórka nie jest zasilana lub
jest uszkodzona
Sprawdzić, czy w zaciskach fotokomórki jest obecne napięcie około 8-12 Vds;
jeżeli napięcie jest prawidłowe, prawdopodobnie fotokomórka jest uszkodzona
3 szybkie mignięcia i 1
sekunda przerwy
Urządzenie nie zostało rozpozna-
ne przez centralę
Powtórzyć procedurę wczytywania centrali. Sprawdzić, czy wszystkie pary foto-
komórek na ECSbus mają różne adresy (patrz Tabela 8)
1 bardzo powolne mignięcie RX odbiera optymalny sygnał Prawidłowe funkcjonowanie
1 powolne mignięcie RX odbiera prawidłowy sygnał Prawidłowe funkcjonowanie
1 szybkie mignięcie RX odbiera słaby sygnał Prawidłowe funkcjonowanie, ale należy sprawdzić ustawienie w linii TX-RX i czy-
stość szybek
1 bardzo szybkie mignięcie RX odbiera bardzo słaby sygnał Jest na granicy prawidłowego funkcjonowania; należy sprawdzić ustawienie w
linii TX-RX i czystość szybek
Stałe świecenie RX nie odbiera żadnego sygnału
Sprawdzić, czy nie ma przeszkód pomiędzy TX i RX. Sprawdzić, czy dioda LED na
TX miga powoli. Sprawdzić wyrównanie TX-RX
TABELA 12
Szybkie miganie Stan Czynność
1 mignięcie,
1 sekunda przerwy,
1 mignięcie
Błąd na ECSbus Na początku manewru, kontrola obecnych urządzeń nie odpowiada wczytanym
urządzeniom; należy sprawdzić i ewentualnie powtórzyć rozpoznanie (9.3.3
„Rozpoznawanie innych urządzeń”). Możliwe, że niektóre z urządzeń są uszko-
dzone, należy je więc sprawdzić i wymienić.
2 mignięcia,
1 sekunda przerwy,
2 mignięcia
Zadziałanie fotokomórki Na początku manewru jedna lub więcej fotokomórek nie daje zgody. Sprawdzić,
czy nie występują przeszkody. Podczas ruchu, w razie obecności przeszkody,
nie jest wymagane żadne działanie.
3 mignięcia,
1 sekunda przerwy,
3 mignięcia
Zadziałanie ogranicznika „siły
silnika”
Podczas ruchu brama napotkała zwiększony opór; sprawdzić jego przyczy-
nę.
4 mignięcia,
1 sekunda przerwy,
4 mignięcia
Zadziałanie wejścia STOP Na początku manewru lub podczas ruchu zadziałało wejście STOP; sprawdzić
przyczynę.
