114
2.2) Typowe urządzenie

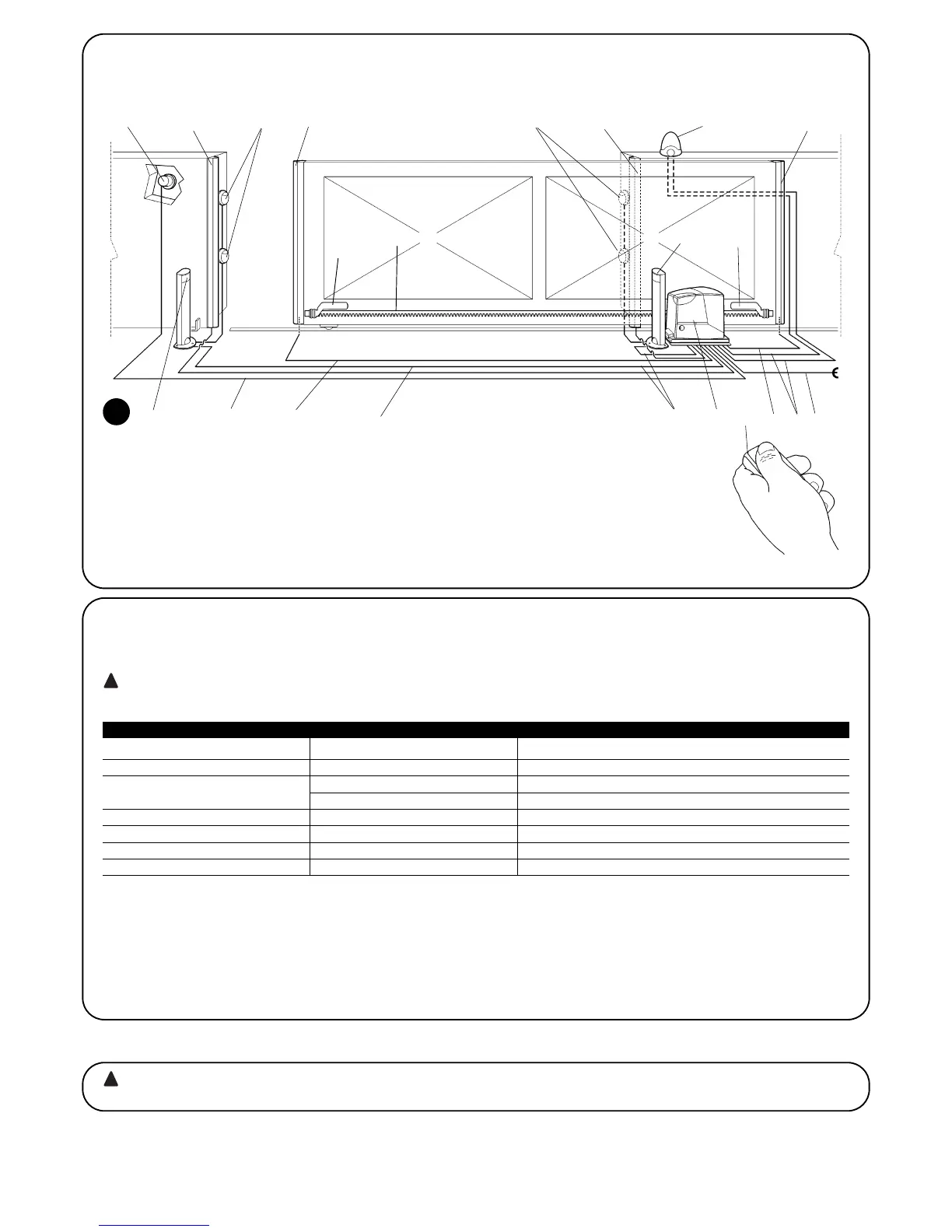

Na rys. 2 jest pokazane typowe urządzenie automatyzujące bramę przesuwną przy wykorzystaniu ROBUS350.
2
1 Przełącznik na klucz
2 Fotokomórki na kolumience
3 Fotokomórki
4 Bok główny stały (opcja)
5 Bok główny ruchomy
6 Wspornik wyłącznika krańcowego “Otwarte”
7 Zębatka
8 Bok wtórny stały (opcja)
9 Światło migające z wbudowaną anteną
10 ROBUS350
11 Wspornik wyłącznika krańcowego “Zamknięte”
12 Bok wtórny ruchomy (opcja)
13 Radionadajnik
2.3) Wykaz przewodów
W typowym urządzeniu pokazanym na rysunku 1 są uwidocznione także przewody niezbędne do podłączenia różnych urządzeń; w tabeli nr3 są
podane charakterystyki przewodów.
Użyte przewody muszą być zgodne z rodzajem instalacji; na przykład zaleca się przewód H03VV-F do wnętrz albo H07RN-
F na zewnątrz.
!
Uwaga 1: Jeśli przewód zasilający jest dłuższy niż 30m, to należy zastosować przewód o większym przekroju, na przykład 3x2,5mm2, oraz
niezbędne jest uziemienie w pobliżu automatyki.
Uwaga 2: jeśli przewód “BLUEBUS” jest dłuższy niż 30m, ale nie dłuższy niż 50m, to należy zastosować przewód 2x1mm2.
Uwaga 3: dwa przewody 2x0,5mm2 mogą być zastąpione jednym przewodem 4x0,5mm2.
Uwaga 4: jeśli istnieje więcej niż jeden bok, patrz rozdział “7.3.2 Wejście STOP” dla zalecanego rodzaju połączenia
Uwaga 5: do połączenia brzegów ruchomych na skrzydłach przesuwnych należy wykorzystać odpowiednie urządzenia, które pozwalają na
połączenie również wtedy, kiedy skrzydło jest w ruchu.
Podłączenie Rodzaj przewodu Maksymalna dozwolona długość
A: Linia elektryczna zasilająca N 1 przewód 3x1,5mm
2
30m (uwaga 1)
B: Światło migające z anteną
N 1 przewód 2x0,5mm
2
20m
N 1 przewód ekranowany RG58 20m (zaleca się krótszy niż 5m)
C: Fotokomórki N 1 przewód 2x0,5mm
2
30m (uwaga 2)
D: Przełącznik na klucz N 2 przewody 2x0,5mm
2
(uwaga 3) 50m
E: Boki stałe przewód 2x0,5mm
2
(uwaga 4) 30m
F: Brzegi ruchome przewód 2x0,5mm
2
(uwaga 4) 30m (uwaga 5)
Tabela N 3: wykaz przewodów
Instalacja ROBUS350 musi być wykonana przez wykwalifikowany personel, zgodnie z przepisami, normami i uregulowania-
mi prawnymi, oraz według niniejszej instrukcji.
!
3) Instalacja
2
43 38
10
2
6
11
7
9
13
1251
E
F
D
C F
A
B
