2.1) Limiti d’impiego
I dati relativi alle prestazioni di ROBUS350 sono riportati nel capitolo
“8 Caratteristiche tecniche” e sono gli unici valori che consentono la
corretta valutazione dell’idoneità all’uso.
Generalmente ROBUS350 è in grado di automatizzare cancelli con
peso fino a 350Kg oppure lunghezza fino a 7m secondo quanto
riportato nelle tabelle N°1 e N°2.
La lunghezza dell’anta permette di determinare il numero massimo
di cicli per ora e di cicli consecutivi mentre il peso permette di deter-
minare la percentuale di riduzione dei cicli e la velocità massima con-
sentita; ad esempio se l’anta è lunga 5m sarebbero possibili 18
cicli/ora e 12 cicli consecutivi ma se l’anta pesa 270Kg occorre ridurli
a 80%, il risultato è quindi 14 cicli/ora e circa 9 cicli consecutivi men-
tre la velocità massima consentita è V4: veloce.
Per evitare surriscaldamenti la centrale prevede un limitatore che si
basa sullo sforzo del motore e la durata dei cicli, intervenendo quan-
do viene superato il limite massimo.
Lunghezza anta metri cicli/ora massimi cicli consecutivi massimi
Fino a 3 30 20
3÷5 18 12
5÷6 15 10
6÷7 12 8
1) Avvertenze
Questo manuale di istruzioni contiene importanti informazioni riguardanti la
sicurezza per l’installazione, è necessario leggere tutte le istruzioni prima di
procedere all’installazione. Conservare con cura questo manuale anche per
utilizzi futuri.
Considerando i pericoli che si possono verificare durante l’installazione e l’u-
so di ROBUS350, per la massima sicurezza è necessario che l’installazione
avvenga nel pieno rispetto di leggi, norme e regolamenti. In questo capitolo
verranno riportate avvertenze di tipo generico; altre importanti avvertenze
sono presenti nei capitoli “3.1 Verifiche preliminari”; “5 Collaudo e messa in
servizio”.
Secondo la più recente legislazione europea, la realizzazione di
una porta o cancello automatico ricade in quanto previsto dalla Diret-
tiva 98/37/CE (Direttiva Macchine) e nel particolare, alle norme: EN
12445; EN 12453 ed EN 12635, che consentono di dichiarare la pre-
sunzione di conformità.
Ulteriori informazioni, linee guida all’analisi dei rischi ed alla realizzazione del
Fascicolo Tecnico, sono disponibili su:“www.niceforyou.com”.
• Il presente manuale è destinato solamente al personale tecnico qualificato
per l'installazione. Salvo lo specifico allegato da staccare a cura dell’instal-
latore “Istruzioni ed avvertenze destinate all’utilizzatore del motoriduttore
ROBUS” nessuna altra informazione contenuta nel presente fascicolo può
essere considerata d’interesse per l'utilizzatore finale!
•L’uso di ROBUS350 diverso da quanto previsto in queste istruzioni è vieta-
to; usi impropri possono essere causa pericoli o danni a persone e cose.
•Prima di iniziare l’installazione è necessario eseguire l’analisi dei rischi che
comprende l’elenco dei requisiti essenziali di sicurezza previsti nell’allegato
I della Direttiva Macchine, indicando le relative soluzioni adottate.
Si ricorda che l’analisi dei rischi è uno dei documenti che costituiscono il
“fascicolo tecnico” dell’automazione.
•Verificare la necessità di ulteriori dispositivi per completare l’automazione
con ROBUS350 in base alla specifica situazione d’impiego ed ai pericoli
presenti; devono essere considerati ad esempio i rischi di impatto, schiac-
ciamento, cesoiamento, convogliamento, ecc., ed altri pericoli in genere.
• Non eseguire modifiche su nessuna parte se non previste nelle presenti
istruzioni; operazioni di questo tipo possono solo causare malfunziona-
menti; NICE declina ogni responsabilità per danni derivati da prodotti modi-
ficati.
•Durante l’installazione e l’uso evitare che parti solide o liquidi possano pene-
trare all’interno della centrale e di altri dispositivi aperti; eventualmente rivol-
gersi al servizio di assistenza NICE; l’uso di ROBUS350 in queste situazio-
ni può causare situazioni di pericolo
•L’automatismo non può essere utilizzato prima di aver effettuato la messa
in servizio come specificato nel capitolo: “5 Collaudo e messa in servizio”.
• Il materiale dell’imballaggio di ROBUS350 deve essere smaltito nel pieno
rispetto della normativa locale.
• Nel caso di guasto non risolvibile facendo uso delle informazioni riportate
nel presente manuale, interpellare il servizio di assistenza NICE.
• Qualora si verifichino interventi di interruttori automatici o di fusibili, prima di
ripristinarli è necessario individuare ed eliminare il guasto.
•Prima di accedere ai morsetti interni al coperchio di ROBUS350 scollegare
tutti i circuiti di alimentazione; se il dispositivo di sconnessione non è a vista
apporvi un cartello: “ATTENZIONE MANUTENZIONE IN CORSO”.
I
25

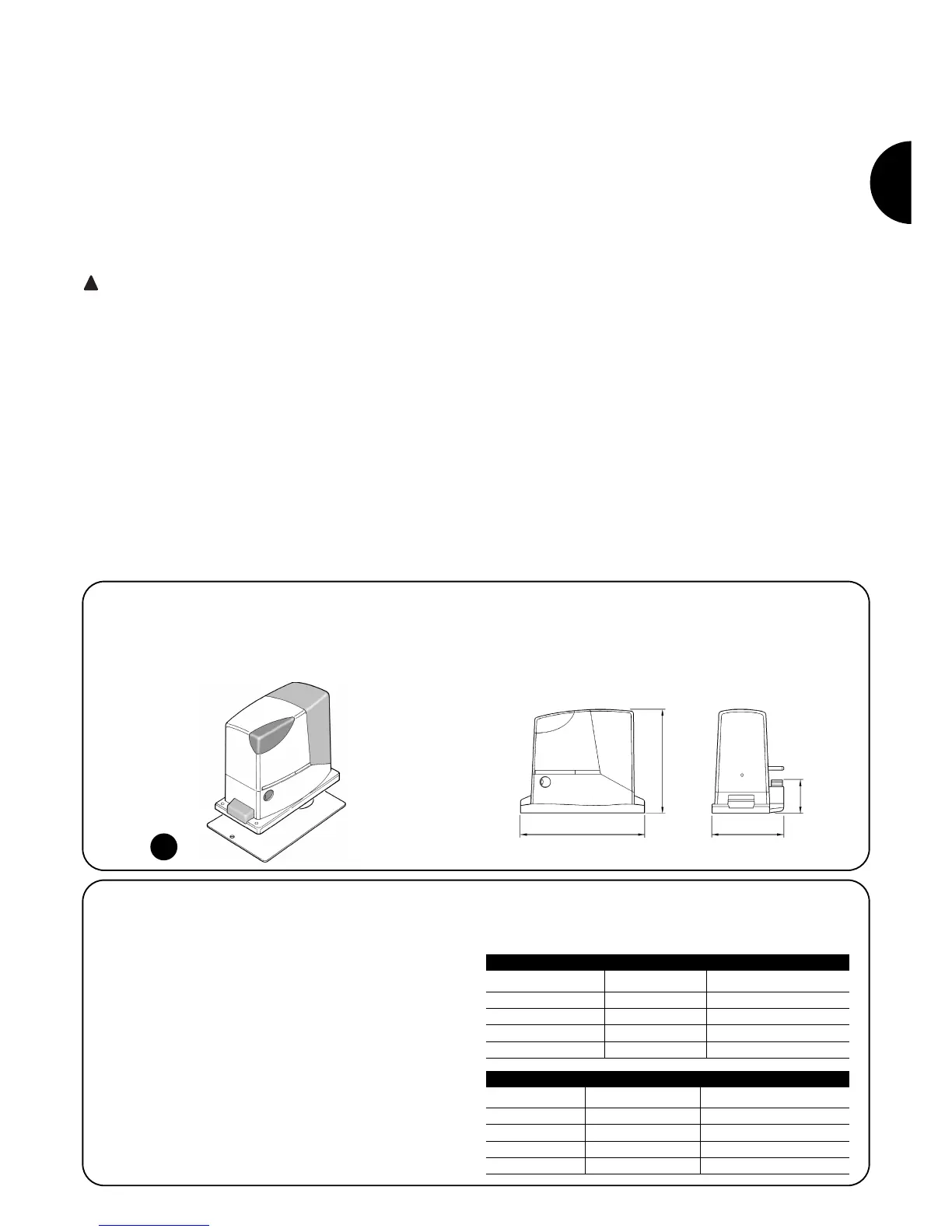

ROBUS350 è un motoriduttore elettromeccanico per il movimento auto-
matico di cancelli scorrevoli per uso residenziale, dispone di una centrale
elettronica di controllo e di ricevitore per radiocomando. I collegamenti
elettrici verso i dispositivi esterni sono semplificati grazie all’uso di “Blue-
BUS”, una tecnica che permette di collegare più dispositivi con soli 2 fili.
ROBUS350 funziona mediante energia elettrica, in caso di mancanza di
alimentazione dalla rete elettrica, è possibile effettuare lo sblocco median-
te apposita chiave e muovere manualmente il cancello; oppure è possi-
bile usare l’accessorio opzionale: batteria tampone PS124 che permette
alcune manovre anche in assenza di alimentazione da rete.
2) Descrizione prodotto e destinazione d’uso
Tabella N°1: limiti in relazione alla lunghezza dell’anta
Peso anta Kg. Percentuale cicli Velocità massima consentita
Fino a 200 100% V6 = Velocissimo
200÷250 90% V5 = Molto veloce
250÷300 80% V4 = Veloce
300÷350 70% V3 = Medio
Tabella N°2: limiti in relazione al peso dell’anta
1
330 195
85
227
