3.3) Installazione dei vari dispositivi
Effettuare l’installazione degli altri dispositivi previsti seguendo le rispettive istruzioni. Verificare nel paragrafo “3.5 Descrizione dei
collegamenti elettrici” ed in figura 2 i dispositivi che possono essere collegati a ROBUS350.
28
Per evitare che il peso dell’anta possa gravare sul motoridut-
tore è importante che tra cremagliera e pignone ci sia un gioco
di 1÷2 mm come in figura 10
.
8. Far scorrere l’anta ed utilizzare sempre il pignone come riferimento per
fissare gli altri elementi della cremagliera.
9. Tagliare l’ultimo tratto di cremagliera per la parte eccedente.
10. Provare a muovere l’anta varie volte in apertura e chiusura e verificare
che la cremagliera scorra allineata sul pignone con un disallineamento
massimo di 5 mm. E che per tutta la lunghezza sia stato rispettato il
gioco 1÷2 mm tra pignone e cremagliera.
11. Serrare energicamente i dadi di fissaggio del motoriduttore assicuran-
dosi così che sia ben saldo a terra; coprire i dadi di fissaggio con gli
appositi tappi come in figura 11.
12. Fissare con i relativi grani le staffe di finecorsa di “Apertura” e di “Chiu-
sura” ai lati estremi della cremagliera come in figura 12. Occorre con-
siderare che quando intervengono i finecorsa, l’anta si muoverà per
altri 2÷3 cm; è consigliabile quindi porre le staffe di finecorsa con
opportuno margine sugli arresti meccanici.
13. Bloccare il motoriduttore come indicato nel paragrafo “Sblocco e movi-
mento manuale” sul capitolo “Istruzioni ed avvertenze destinate all’uti-
lizzatore del motoriduttore ROBUS”

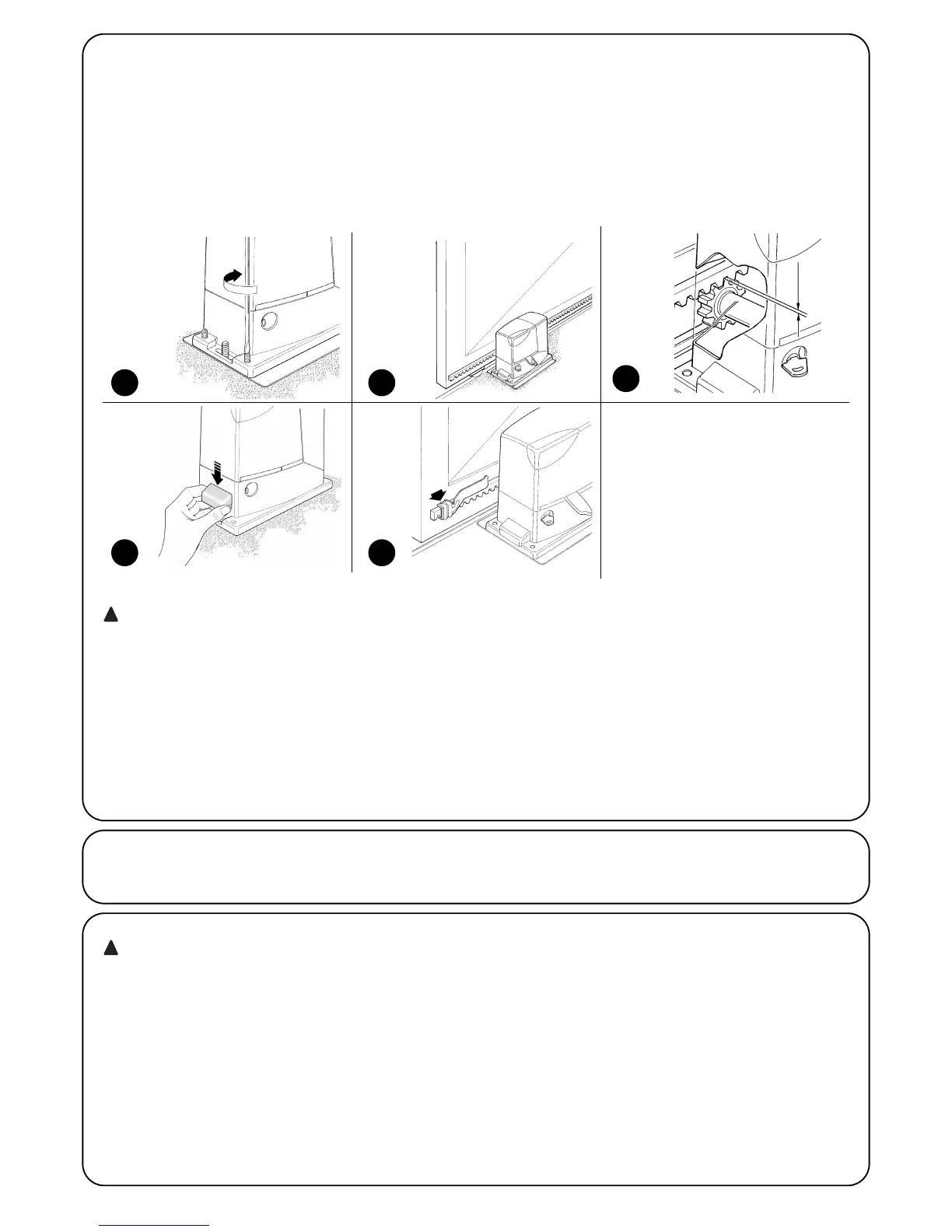

8 9
10
11 12
Se la cremagliera è già presente, una volta fissato il motoriduttore,
agire su grani di regolazione come in figura 8 per porre il pignone di
ROBUS350 alla giusta altezza lasciando 1÷2 mm di gioco dalla cre-
magliera. Altrimenti per fissare la cremagliera occorre:
6.Sbloccare il motoriduttore come indicato nel paragrafo “Sblocco e
movimento manuale” sul capitolo “Istruzioni ed avvertenze desti-
nate all’utilizzatore del motoriduttore ROBUS”
7.Aprire completamente l’anta, appoggiare sul pignone il primo trat-
to di cremagliera e verificare che l’inizio della cremagliera corri-
sponda all’inizio dell’anta come in figura 9. Verificare che tra pigno-
ne e cremagliera vi sia un gioco di 1÷2 mm, quindi fissare con
mezzi adeguati la cremagliera sull’anta.
1÷2
3.4) Collegamenti elettrici
Tutti i collegamenti elettrici devono essere eseguiti in
assenza di tensione all’impianto e con l’eventuale batteria
tampone scollegata.
1. Per rimuovere il coperchio di protezione ed accedere alla centra-
le elettronica di controllo di ROBUS350 occorre togliere la vite a
lato e sfilare il coperchio tirandolo verso l’alto.
2. Rimuovere la membrana di gomma che chiude il foro per il pas-
saggio dei cavi ed infilare tutti i cavi di collegamento verso i vari
dispositivi, lasciandoli 20÷30 cm più lunghi del necessario. Vede-
re tabella N°3 per il tipo di cavi e figura 2 per i collegamenti.
3. Attraverso una fascetta raccogliere ed unire tutti i cavi che entra-
no nel motoriduttore, porre la fascetta poco sotto il foro d’entrata
cavi. Sulla membrana di gomma ritagliare un foro un po’ più stret-
to del diametro dei cavi raccolti ed infilare la membrana lungo i
cavi fino alla fascetta; quindi reinserire la membrana nella sede del
foro per il passaggio dei cavi. Porre una seconda fascetta per rac-
cogliere i cavi appena sopra la membrana.
4. Collegare il cavo di alimentazione sull’apposito morsetto come
indicato in figura 13 quindi con una fascetta bloccare il cavo al pri-
mo anello fermacavi.
5. Eseguire i collegamenti degli altri cavi secondo lo schema di figu-
ra 15. Per maggiore comodità i morsetti sono estraibili.
6. Terminati i collegamenti bloccare con delle fascette i cavi raccolti
al secondo anello fermacavi, la parte eccedente del cavo d’an-
tenna va bloccata agli altri cavi con un’altra fascetta come indica-
to in figura 14.
