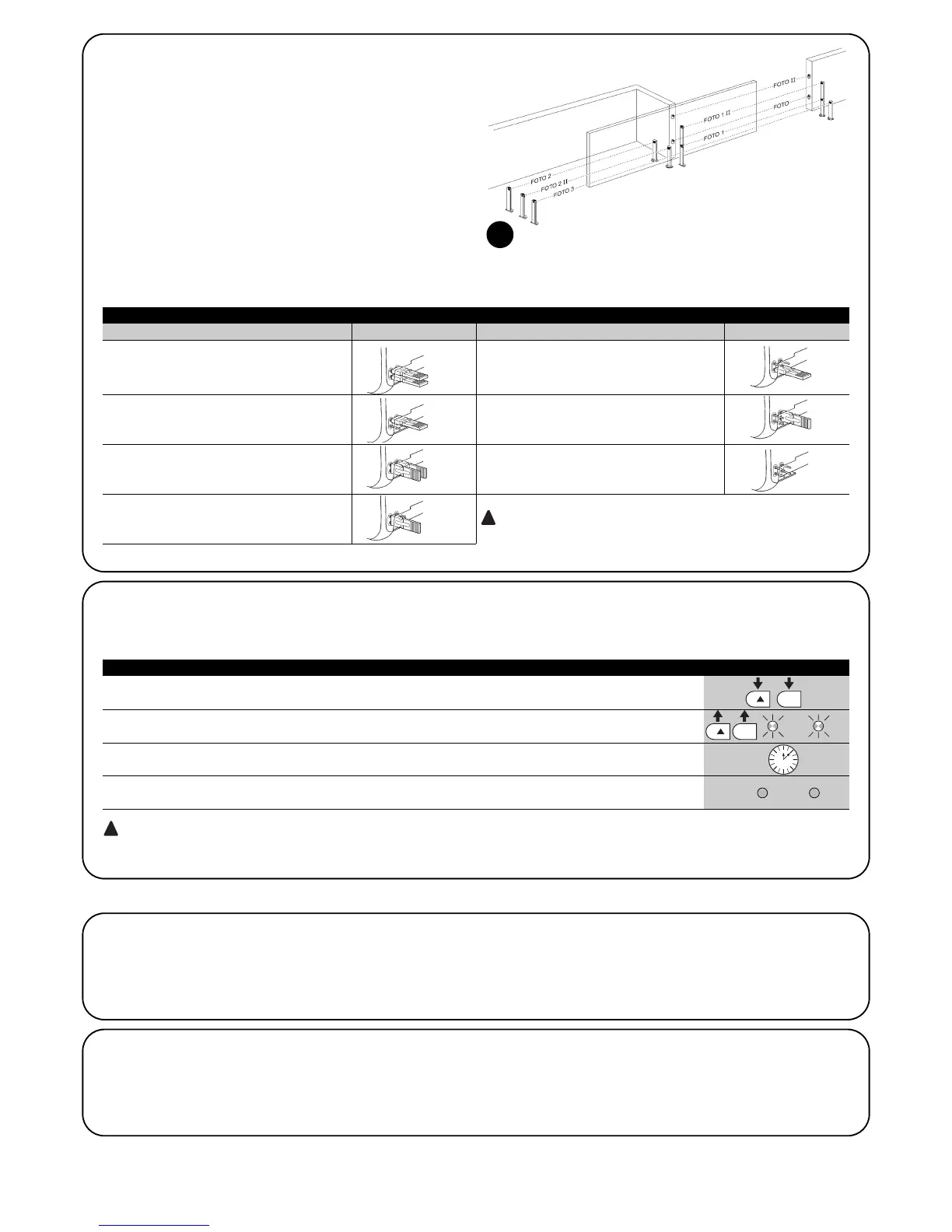

126
FOTO
Fotokomórka zewnętrzna h = 50
działająca przy zamykaniu
FOTO II
Fotokomórka zewnętrzna h = 100
działająca przy zamykaniu
FOTO 1
Fotokomórka wewnętrzna h = 50
działająca przy zamykaniu
FOTO 1 II
Fotokomórka zewnętrzna h = 100
działająca przy zamykaniu
FOTO 2
Fotokomórka zewnętrzna
działająca przy otwieraniu
FOTO 2 II
Fotokomórka zewnętrzna
działająca przy otwieraniu
FOTO 3
Fotokomórka pojedyncza, która
pokrywa cała automatyzację
Instalacja FOTO 3 razem z FOTO II wymaga pozycji elementów,
które tworzą fotokomórkę (TX-RX) i są zgodne z ostrzeżeniem
podanym w książce instrukcji fotokomórek
!
7.3.3) Fotokomórki
System „BlueBUS” pozwala, poprzez adresowanie przy pomocy
odpowiednich mostków, na rozpoznanie fotokomórek przez centralę i
do przydzielenia właściwej funkcji odczytu. Operacja adresowania tak
na TX jak i na RX (ustawiając mostki w ten sam sposób) sprawdza, czy
niema innych par fotokomórek z tym samym adresem. W automatyzacji
bram przesuwanych z ROBUS350 można zainstalować fotokomórki
tak jak pokazano na rys. XX.. Po instalacji lub demontażu fotokomórek
będzie trzeba wykonać fazę przyswojenia opisaną w paragrafie „7.3.4
Przyswojenie innych urządzeń”.
22
Tabela N 18: adresy fotokomórek
Fotokomórka Mostki Fotokomórka Mostki
7.3.4) Przyswajanie urządzeń
Zwykle operacja przyswojenia urządzeń podłączonych do BlueBUS i do wejścia STOP jest wykonywana podczas fazy instalacyjnej; jednak jeśli
są dodane lub zdemontowane urządzenia można powtórzyć przyswojenie w następujący sposób:
1. Wcisnąć i trzymać wciśnięte przyciski [] i [Set]
2. Zwolnić przyciski kiedy lampki L1 i L2 rozpoczną szybkie miganie (po około 3 sekundach)
L1 L2
3. Odczekać kilka sekund aż centrala zakończy przyswajanie urządzeń
4. Na zakończenie przyswajania lampki L1 i L2 przestaną migać, lampka STOP musi pozostać zapalona,
natomiast lampki L1...L6 zapalą się zgodnie ze stanem funkcji ON-OFF jakie przedstawiają. L1 L2
Po dodaniu lub demontażu urządzeń jest niezbędne wykonanie ponownie odbioru automatyzacji zgodnie z tym jak
podano w paragrafie „5.1 Odbiór”.
!
Tabela N 19: do przyswojenia innych urządzeń Przykład
SET
SET
7.4.1) Funkcja “Zawsze otwórz”
Funkcja „Zawsze otwórz” jest jedna z właściwości centrali kontrolnej,
która pozwala zawsze na polecenie manewru otwarcia, kiedy
sterowanie „krok-po-kroku” trwa dłużej niż 2 sekundy; jest to przydatne,
na przykład, aby podłączyć do zacisku P.P. kontaktu zegara
programującego, aby brama była otwarta w pewnym przedziale godzin
dnia. Ta właściwość jest ważna bez względu na rodzaj programowania
wejścia P.P. wyłączając programowanie w rodzaju „Zamyka”, patrz
parametr „Funkcja P.P.” w tabeli N 14.
7.4.2) Funkcja “Rusz w każdym przypadku”
W przypadku kiedy urządzenie bezpieczeństwa nie działa prawidłowo
lub nie działa w ogóle, istnieje możliwość sterowaniem i przesuwaniem
bramy w trybie „Obecność osoby”. Szczegóły są podane w paragrafie
„Sterowanie z zabezpieczeniami niedziałającymi”, znajdującym się w
załączniku „Instrukcje i ostrzeżenia przeznaczone dla użytkownika
siłownika ROBUS”.
7.4) Funkcje szczególne
