84
Led BLUEBUS Ursache HANDLUNG
Led STOP Ursache HANDLUNG
Led P.P. Ursache HANDLUNG
Aus

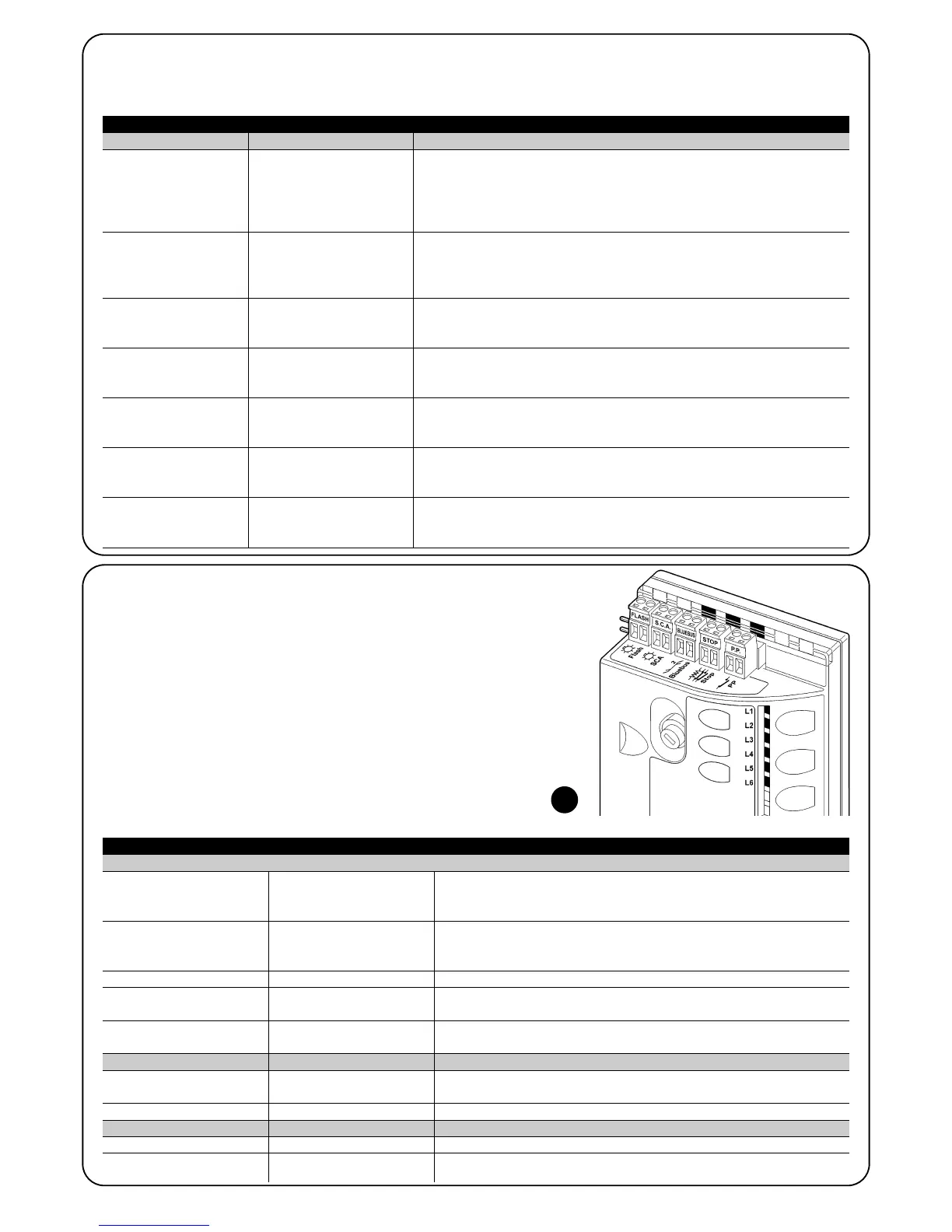

7.7.2) Anzeigen durch die Steuerung
An der Steuerung von ROBUS350 befinden sich verschiedene
LEDs, von denen jede sowohl im Normalbetrieb als auch bei Störun-
gen besondere Anzeigen geben kann.
Tabelle Nr. 22: LEDs an den Klemmen der Steuerung
Störung
Prüfen, ob die Stromversorgung vorhanden ist; prüfen, ob die Sicherungen
ausgelöst wurden; ggf. die Ursache des Defekts überprüfen, dann die Siche-
rungen mit anderen mit denselben Merkmalen auswechseln
Ein Schwere Störung
Eine schwere Störung liegt vor, versuchen, die Steuerung ein paar Sekunden
abzuschalten; falls dieser Status bleibt, ist ein Defekt vorhanden und die elek-
tronische Steuerkarte muss ausgewechselt werden
1-Mal Blinken pro Sekunde Alles OK Normalbetrieb der Steuerung
2-Mal Schnellblinken
Es erfolgte eine Statusvaria-
tion der Eingänge
Ist normal, wenn eine Änderung eines der Eingänge OPEN, STOP erfolgt oder
die Photozellen ansprechen oder der Funksender benutzt wird
Mehrmaliges Blinken mit 1
Sekunde Pause
Verschiedenes
Ist dieselbe Anzeige, die an der Blinkleuchte gegeben wird. Siehe Tabelle
Nr. 21
Aus
Auslösung des Eingangs
STOP
Die am Eingang STOP angeschlossenen Vorrichtungen überprüfen
Ein Alles OK Eingang STOP aktiv
Aus Alles OK Eingang PP nicht aktiv
Ein
Auslösung des Eingangs
PP
Ist normal, wenn die an Eingang PP angeschlossene Vorrichtung effektiv
aktiviert ist
25
6-Mal Blinken
1 Sekunde Pause
6-Mal Blinken
Die Überprüfung der am BLUEBUS angeschlossenen Vorrichtungen bei
Bewegungsbeginn entspricht nicht dem während der Erlernung Gespeicher-
ten. Es können defekte Vorrichtungen vorhanden sein: überprüfen und
auswechseln; falls Änderungen ausgeführt worden sind, muss die Erlernung
wiederholt werden (7.3.4 Erlernung sonstiger Vorrichtungen).
7.7.1) Anzeigen durch die Blinkleuchte
Die Blinkleuchtenanzeige FLASH blinkt während der Bewegung einmal pro Sekunde; im Falle von Störungen wird das Blinken schneller sein;
die Blinkvorgänge wiederholen sich zweimal mit einer Pause von einer Sekunde.
Tabelle Nr. 21: Anzeigen durch die Blinkleuchte FLASH
Schnellblinken Ursache HANDLUNG
1-Mal Blinken
1 Sekunde Pause
1-Mal Blinken
Fehler an BlueBUS
2-Mal Blinken
1 Sekunde Pause
2-Mal Blinken
Auslösung einer Photozelle
Bei Bewegungsbeginn wird die Zustimmung zur Bewegung von einer oder
mehreren Photozellen nicht gegeben; prüfen, ob Hindernisse vorhanden sind.
Während der Bewegung ist das normal, wenn effektiv ein Hindernis vorhan-
den ist.
3-Mal Blinken
1 Sekunde Pause
3-Mal Blinken
Auslösung des “Motork-
raft”-Begrenzers
Während der Bewegung war mehr Reibung am Tor vorhanden;
Ursache überprüfen
4-Mal Blinken
1 Sekunde Pause
4-Mal Blinken
Auslösung des Eingangs
STOP
Am Anfang und während der Bewegung erfolgte eine Auslösung des Ein-
gangs STOP; Ursache überprüfen.
5-Mal Blinken
1 Sekunde Pause
5-Mal Blinken
Fehler in den internen Para-
metern der elektronischen
Steuerung. Mindestens 30 Sekunden warten und den Befehl erneut erteilen;
sollte dieser Status bleiben, könnte ein schwerer Defekt vorhanden sein, und
die elektronische Steuerkarte muss ausgewechselt werden
Die Höchstgrenze an
Bewegungen pro Stunde
wurde überschritten.
Ein paar Minuten warten, bis der Bewegungsbegrenzer wieder unter die
Höchstgrenze zurückkehrt
7-Mal Blinken
1 Sekunde Pause
7-Mal Blinken
Fehler in den internen elek-
trischen Kreisläufen
Alle Versorgungskreisläufe ein paar Sekunden lang abtrennen, dann einen Befehl
erteilen; sollte dieser Status bleiben, könnte ein schwerer Defekt vorhanden sein,
und die elektronische Steuerkarte muss ausgewechselt werden.
