2.2) Typische Anlage

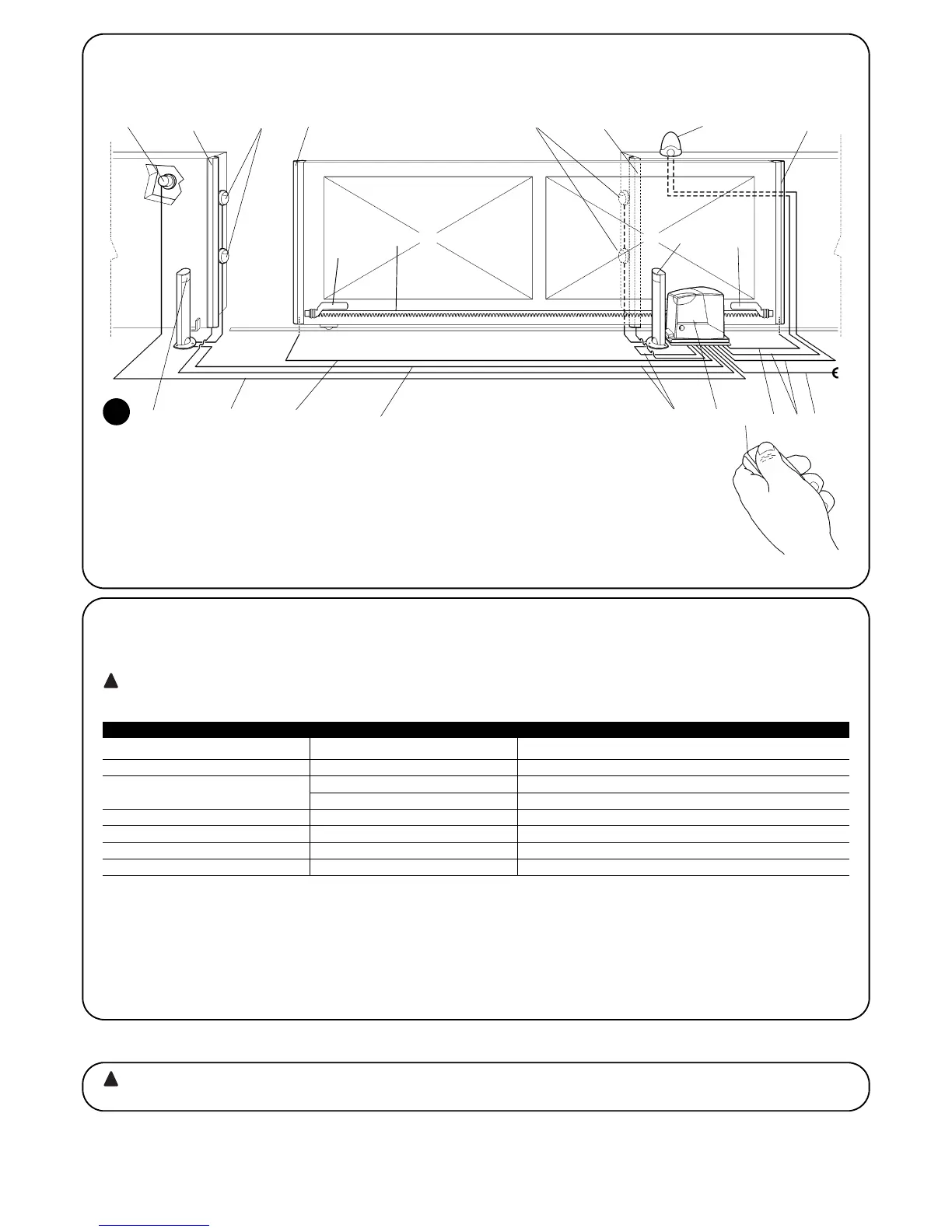

In Abbildung 2 ist die typische Anlage einer Schiebetorautomatisierung mit ROBUS350 gezeigt.
2
1 Schlüsseltaster
2 Photozellen auf Standsäule
3 Photozellen
4 Feste Hauptschaltleiste (Optional)
5 Bewegliche Hauptschaltleiste
6 Bügel des Endschalters “Geöffnet”
7 Blinkleuchte mit eingebauter Antenne
8 Feste Nebenschaltleiste (Optional)
9 Blinkleuchte mit eingebauter Antenne
10 ROBUS350
11 Bügel des Endschalters “Geschlossen”
12 Bewegliche Nebenschaltleiste
13 Funksender
2.3) Kabelliste
In der typischen Anlage in Abbildung 2 sind auch die Kabel angegeben, die zur Verbindung der verschiedenen Vorrichtungen erforderlich
sind; in Tabelle Nr. 3 sind die Merkmale der Kabel verzeichnet.
Die benutzten Kabel müssen für die jeweilige Installation geeignet sein; zum Beispiel wird ein Kabel des Typs H03VV-F zum
Verlegen in Innenräumen empfohlen, oder des Typs H07RN-F für Außenanwendungen..
!
Anmerkung 1: wenn das Versorgungskabel länger als 30 m ist, muss ein Kabel mit größerem Querschnitt benutzt werden, z.B. 3x2,5 mm2
und eine Sicherheitserdung in der Nähe der Automatisierung ist erforderlich.
Anmerkung 2: wenn das “BLUEBUS” Kabel länger als 30 m und bis zu max. 50 m ist, muss ein Kabel 2x1 mm
2
benutzt werden.
Anmerkung 3: die beiden Kabel 2x0,5 mm2 können mit nur einem Kabel 4x0,5 mm
2
ersetzt werden.
Anmerkung 4: wenn mehr als eine Schaltleiste vorhanden ist, siehe das Kapitel “7.3.2 Eingang HALT” für die empfohlene Verbindung
Anmerkung 5: zur Verbindung der beweglichen Schaltleisten an Schiebetoren sind geeignete Vorrichtungen zu verwenden, welche die Ver-
bindung auch bei sich bewegendem Torflügel ermöglichen.
Verbindung Kabeltyp Zulässige Höchstlänge
A: Elektrische Versorgungsleitung Nr. 1 Kabel 3x1,5mm
2
30m (Anmerkung 1)
B: Blinkleuchte mit Antenne
Nr. 1 Kabel 2x0,5mm
2
20m
Nr. 1 Abschirmkabel des Typs RG58 20m (kürzer als 5m wird empfohlen)
C: Photozellen Nr. 1 Kabel 2x0,5mm
2
30m (Anmerkung 2)
D: Schlüsseltaster Nr. 2 Kabel 2x0,5mm
2
(Anmerkung 3) 50m
E: Feste Schaltleisten Nr. 1 Kabel 2x0,5mm
2
(Anmerkung 4) 30m
F: Bewegliche Schaltleisten Nr. 1 Kabel 2x0,5mm
2
(Anmerkung 4) 30m (Anmerkung 5)
Tabelle Nr. 3: Kabelliste
die Installation von ROBUS350 muss von qualifiziertem Personal unter genauester Beachtung der Gesetze, Vorschriften und
Verordnungen und der Angaben in den vorliegenden Anweisungen ausgeführt werden.
!
3) Installation
2
43 38
10
2
6
11
7
9
13
1251
E
F
D
C F
A
B
