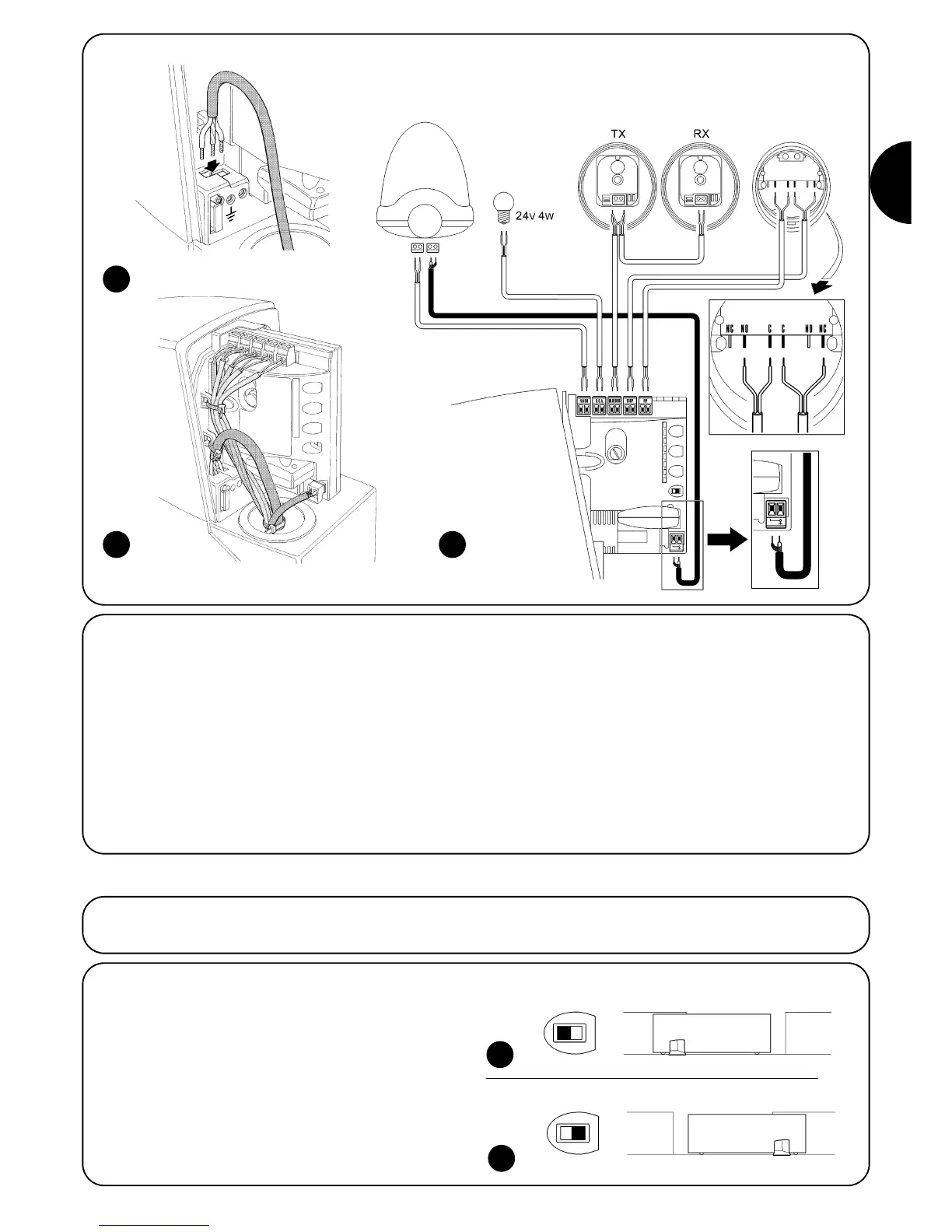

3.5) Descrizione dei collegamenti elettrici
In questo paragrafo c’è una breve descrizione dei collegamenti elet-
trici; ulteriori informazioni nel paragrafo “7.3 Aggiunta o rimozione
dispositivi”.
FLASH: uscita per lampeggiante tipo “LUCYB” o simili con la sola
lampada 12V massimo 21 W.
S.C.A.: uscita “Spia Cancello Aperto”; è possibile collegare una
lampada di segnalazione 24V massimo 4W.
BLUEBUS: su questo morsetto si possono collegare i dispositivi
compatibili; tutti vengono collegati in parallelo con soli due condut-
tori sui quali transita sia l’alimentazione elettrica che i segnali di
comunicazione. Altre informazioni su BlueBUS sono presenti nel
paragrafo “7.3.1BlueBUS”.
STOP: ingresso per dispositivi che bloccano o eventualmente arre-
stano la manovra in corso; con opportuni accorgimenti sull’ ingres-
so è possibile collegare contatti tipo “Normalmente Chiuso”, tipo
“Normalmente Aperto” oppure dispositivi a resistenza costante. Altre
informazioni su STOP sono presenti nel paragrafo “7.3.2 Ingresso
STOP”.
P.P.: ingresso per dispositivi che comandano il movimento; è possi-
bile collegare contatti di tipo “Normalmente Aperto”.
ANTENNA: ingresso di collegamento dell’antenna per ricevitore
radio (l’antenna è incorporata su LUCY B).
13
14
15
Prima di iniziare la fase di verifica ed avviamento dell’automazione è consigliabile porre l’anta a metà corsa circa in modo che sia libera di
muovere sia in apertura che in chiusura.
4) Verifiche finali ed avviamento
4.1) Selezione della direzione
A seconda della posizione del motoriduttore rispetto all’anta è
necessario scegliere la direzione della manovra di apertura; se per
l’apertura l’anta deve muovere verso sinistra occorre spostare il
selettore verso sinistra come in figura 16, se per l’apertura l’anta
deve muovere a destra occorre spostare il selettore a destra come
in figura 17.
16
17
LUCYB S.C.A. MOFB MOSE
