26
2.2) Impianto tipico

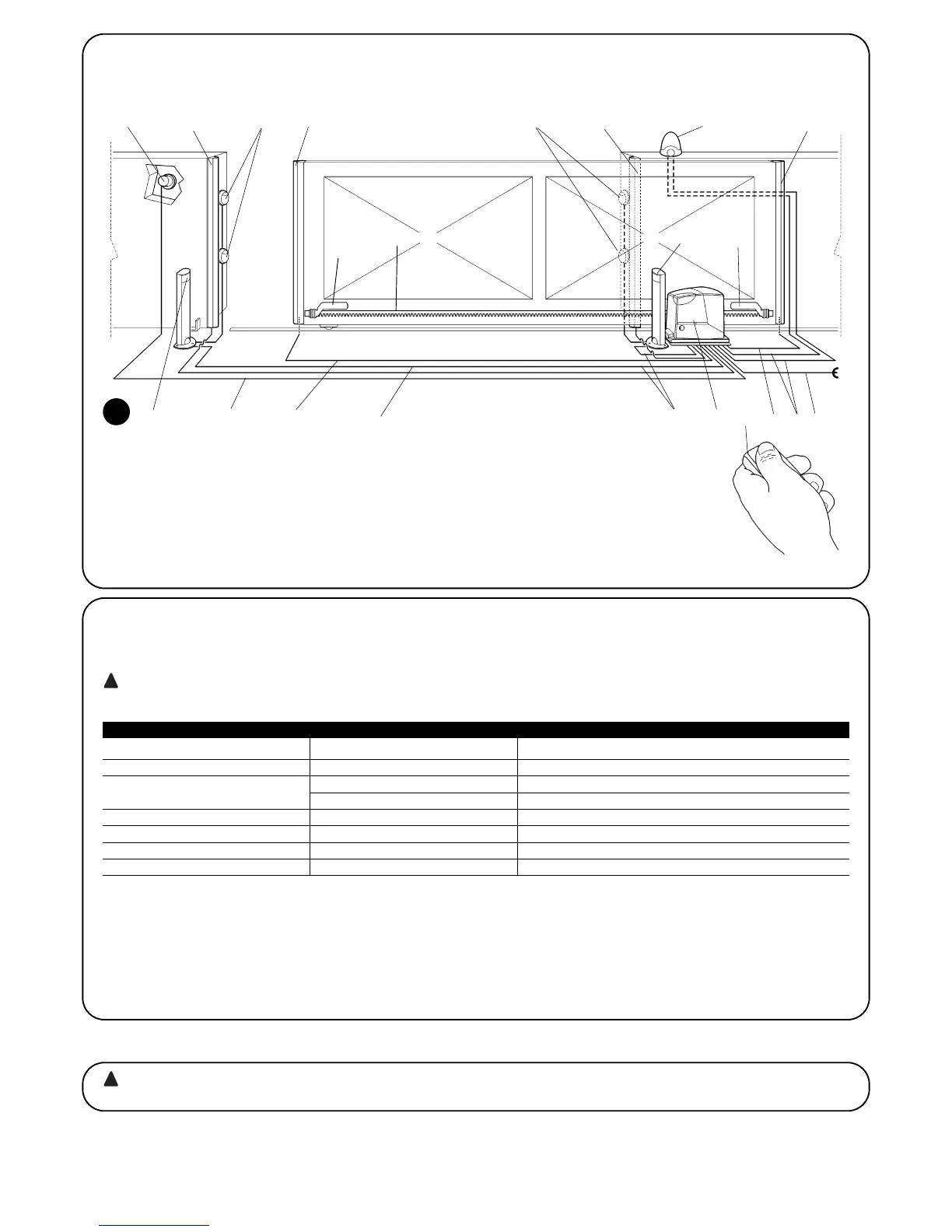

In figura 2 è riportato l’impianto tipico dell’automazione di un cancello di tipo scorrevole utilizzando ROBUS350
2
1 Selettore a chiave
2 Fotocellule su colonnina
3 Fotocellule
4 Bordo primario fisso (opzionale)
5 Bordo primario mobile
6 Staffa di finecorsa “Aperto”
7 Cremagliera
8 Bordo secondario fisso (opzionale)
9 Lampeggiante con antenna incorporata
10 ROBUS350
11 Staffa di finecorsa “Chiuso”
12 Bordo secondario mobile (opzionale)
13 Radio trasmettitore
2.3) Elenco cavi
Nell’impianto tipico di figura 2 sono indicati anche i cavi necessari per i collegamenti dei vari dispositivi; in tabella N°3 sono indicate le carat-
teristiche dei cavi.
I cavi utilizzati devono essere adatti al tipo di installazione; ad esempio si consiglia un cavo tipo H03VV-F per posa in
ambienti interni oppure H07RN-F se posato all’esterno.
!
Nota 1: se il cavo di alimentazione è più lungo di 30m occorre un cavo con sezione maggiore, ad esempio 3x2,5mm
2
ed è necessaria una
messa a terra di sicurezza in prossimità dell’automazione.
Nota 2: se il cavo “BLUEBUS” è più lungo di 30m, fino ad un massimo di 50m, occorre un cavo 2x1mm
2
.
Nota 3: i due cavi 2x0,5mm
2
possono essere sostituiti da un solo cavo 4x0,5mm
2
.
Nota 4: se è presente più di un bordo vedere il capitolo “7.3.2 Ingresso STOP” per il tipo di collegamento consigliato
Nota 5: per il collegamento dei bordi mobili su ante scorrevoli occorre utilizzare opportuni dispositivi che permettono la connessione anche
con l’anta in movimento.
Collegamento Tipo cavo Lunghezza massima consentita
A: Linea elettrica di alimentazione N°1 cavo 3x1,5mm
2
30m (nota 1)
B: Lampeggiante con antenna
N°1 cavo 2x0,5mm
2
20m
N°1 cavo schermato tipo RG58 20m (consigliato minore di 5m)
C: Fotocellule N°1 cavo 2x0,5mm
2
30m (nota 2)
D: Selettore a chiave N°2 cavi 2x0,5mm
2
(nota 3) 50m
E: Bordi fissi N°1 cavo 2x0,5mm
2
(nota 4) 30m
F: Bordi mobili N°1 cavo 2x0,5mm
2
(nota 4) 30m (nota 5)
Tabella N°3: elenco cavi
l’installazione di ROBUS350 deve essere effettuata da personale qualificato, nel rispetto di leggi, norme e regolamenti e di
quanto riportato nelle presenti istruzioni.
!
3) Installazione
2
43 38
10
2
6
11
7
9
13
1251
E
F
D
C F
A
B
