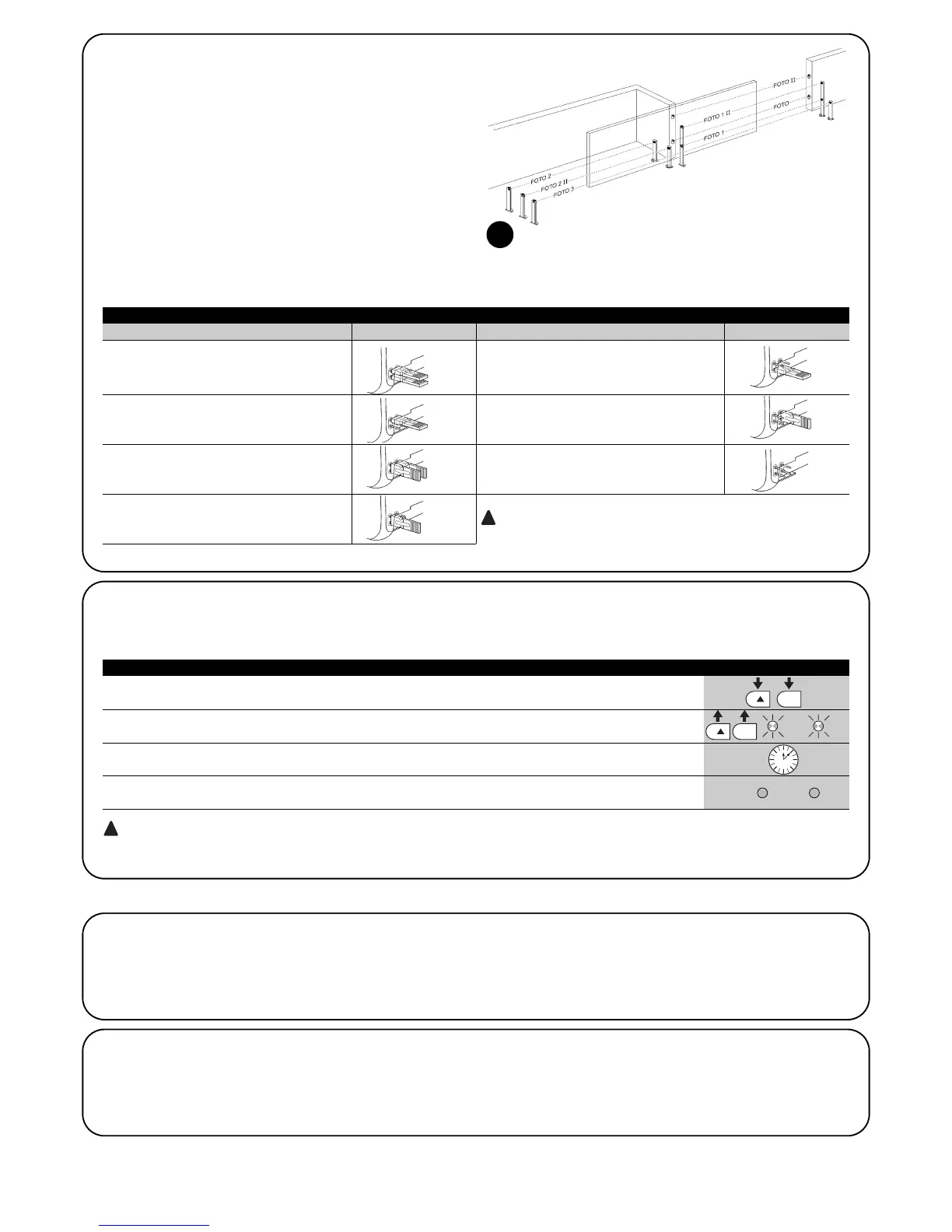

38
FOTO
Fotocellula esterna h = 50
con intervento in chiusura
FOTO II
Fotocellula esterna h = 100
con intervento in chiusura
FOTO 1
Fotocellula interna h = 50
con intervento in chiusura
FOTO 1 II
Fotocellula interna h = 100
con intervento in chiusura
FOTO 2
Fotocellula esterna
con intervento in apertura
FOTO 2 II
Fotocellula interna
con intervento in apertura
FOTO 3
Fotocellula unica che copre tutto
l’automatismo
L’installazione di FOTO 3 assieme a FOTO II richiede che la
posizione degli elementi che compongono la fotocellula (TX-RX)
rispetti l’avvertenza riportata nel manuale di istruzioni delle fotocellule.
!
7.3.3) Fotocellule
Il sistema “BlueBUS” consente, tramite l’indirizzamento con gli
appositi ponticelli, il riconoscimento delle fotocellule da parte della
centrale e di assegnare la corretta funzione di rilevazione. L’opera-
zione di indirizzamento va fatta sia sul TX che sul RX (ponendo i pon-
ticelli nello stesso modo) verificando che non vi siano altre coppie di
fotocellule con lo stesso indirizzo.
In un automatismo per cancelli scorrevoli con ROBUS350 è possibi-
le installare le fotocellule secondo quanto rappresentato in figura 22.
Dopo l’installazione o la rimozione di fotocellule occorrerà eseguire
nella centrale la fase di apprendimento come descritto nel paragrafo
“7.3.4 Apprendimento altri dispositivi”.
22
Tabella N°18: indirizzi delle fotocellule
Fotocellula Ponticelli Fotocellula Ponticelli
7.3.4) Apprendimento altri dispositivi
Normalmente l’operazione di apprendimento dei dispositivi collegati a BlueBUS ed all’ingresso STOP viene eseguita durante la fase di installazione;
tuttavia se vengono aggiunti o rimossi dispositivi è possibile rifare l’apprendimento nel seguente modo:
1. Premere e tenere premuti i tasti [] e [Set]
2. Rilasciare i tasti quando i led L1 e L2 iniziano a lampeggiare molto velocemente (dopo circa 3s)
L1 L2
3. Attendere alcuni secondi che la centrale finisca l’apprendimento dei dispositivi
4. Al termine dell’apprendimento i led L1 e L2 smetteranno di lampeggiare, il led STOP deve rimanere
acceso, mentre i led L1…L6 si accenderanno in base allo stato delle funzioni ON-OFF che rappresentano. L1 L2
Dopo aver aggiunto o rimosso dei dispositivi è necessario eseguire nuovamente il collaudo dell’automazione secondo
quanto indicato nel paragrafo “5.1 Collaudo”.
!
Tabella N°19: per l’apprendimento di altri dispositivi Esempio
SET
SET
7.4.1) Funzione “Apri sempre”
La funzione “Apri sempre” è una proprietà della centrale di controllo
che permette di comandare sempre una manovra di apertura quan-
do il comando di “Passo-Passo” ha una durata superiore a 2 secon-
di; ciò è utile ad esempio per collegare al morsetto P.P. il contatto di
un orologio programmatore per mantenere aperto il cancello per una
certa fascia oraria. Questa proprietà è valida qualunque sia la pro-
grammazione dell’ingresso di P.P. ad esclusione della programmazio-
ne come “Chiude”, vedere parametro “Funzione P.P.” in tabella 14.
7.4.2) Funzione “Muovi comunque”
Nel caso in cui qualche dispositivo di sicurezza non dovesse funzio-
nare correttamente o fosse fuori uso, è possibile comunque coman-
dare e muovere il cancello in modalità “Uomo presente”.
Per i dettagli vedere il paragrafo “Comando con sicurezze fuori uso”
presente nell’allegato “Istruzioni ed avvertenze destinate all’utilizza-
tore del motoriduttore ROBUS”.
7.4) Funzioni particolari
