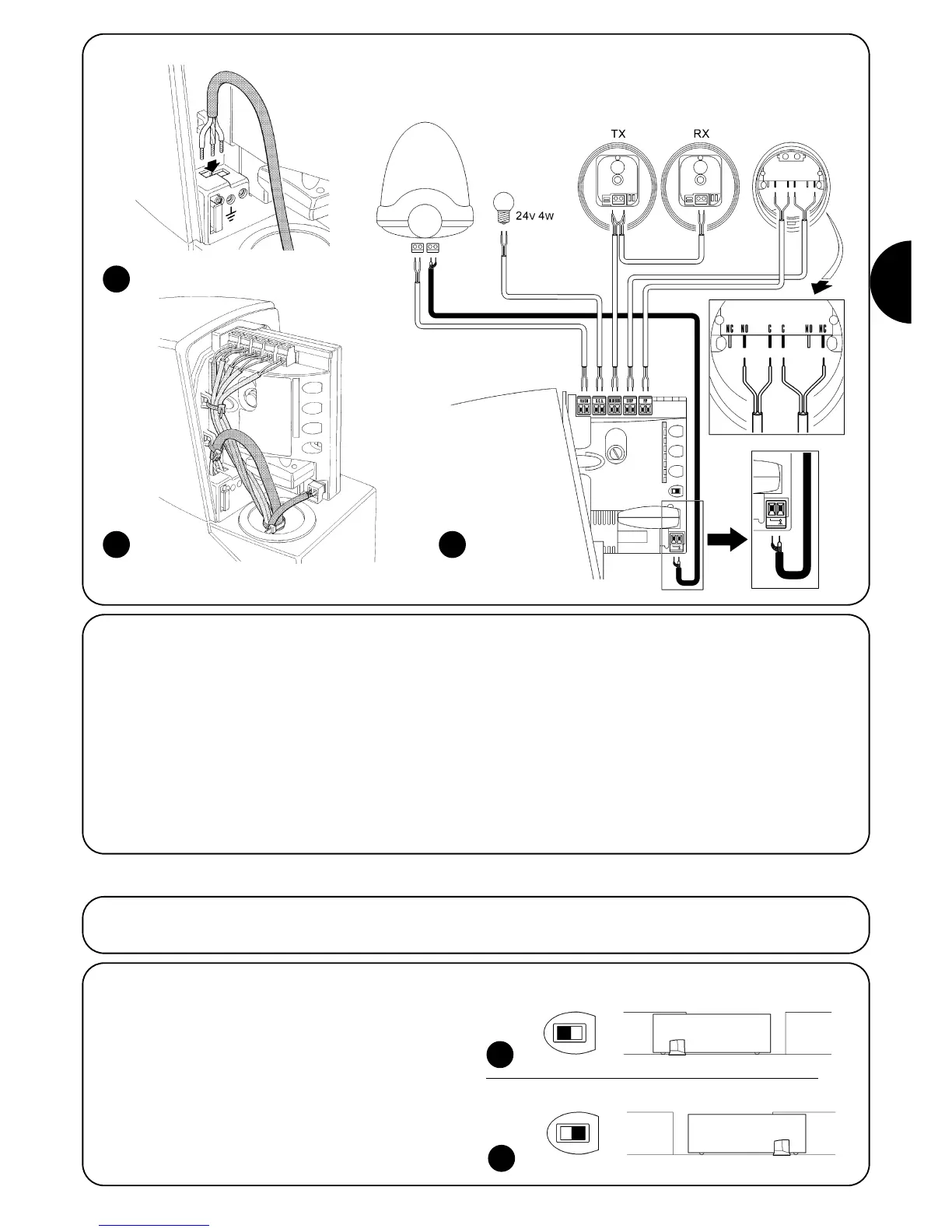

3.5) Description des connexions électriques
Ce paragraphe contient une brève description des connexions élec-
triques; d’autres informations se trouvent dans le paragraphe “7.3
Ajout ou enlèvement de dispositifs”.
FLASH: sortie pour clignotant type “LUCYB” ou similaires avec
l’ampoule 12 V maximum 21 W.
S.C.A.: sortie “Voyant portail ouvert”; il est possible de connecter
une ampoule de signalisation 24 V maximum 4 W.
BLUEBUS: sur ces bornes, on peut connecter les dispositifs com-
patibles; ils sont tous connectés en parallèle avec seulement deux
conducteurs sur lesquels transitent aussi bien l’alimentation élec-
trique que les signaux de communication. D’autres informations sur
BlueBUS se trouvent dans le paragraphe “7.3.1 BlueBUS”.
STOP: entrée pour dispositifs qui bloquent ou éventuellement arrê-
tent la manœuvre en cours; en adoptant certaines solutions sur l’en-
trée, il est possible de connecter des contacts type “Normalement
Fermé”, “Normalement Ouvert” ou des dispositifs à résistance
constante. D’autres informations sur STOP se trouvent dans le para-
graphe “7.3.2 Entrée STOP”.
P.P. : entrée pour dispositifs qui commandent le mouvement; on
peut y connecter des contacts de type “Normalement Ouvert”.
ANTENNA: entrée pour la connexion de l’antenne pour récepteur
radio (l’antenne est incorporée sur LUCY B).
13
14
15
Avant de commencer la phase de contrôle et de mise en service de l’automatisme, il est conseillé de mettre le portail à mi-course environ
de manière qu’il puisse se déplacer aussi bien en ouverture qu’en fermeture.
4) Contrôles finaux et mise en service
4.1) Sélection de la direction
La direction de la manœuvre d’ouverture doit être choisie en fonction
de la position de l’opérateur par rapport au portail; si le portail doit
coulisser vers la gauche pour l’ouverture, il faut mettre le sélecteur
vers la gauche comme dans la figure 16, si le portail doit coulisser
vers la droite pour l’ouverture, il faut mettre le sélecteur vers la droi-
te comme dans la figure 17.
16
17
LUCYB S.C.A. MOFB MOSE
