Recovery System - Battery Version 47Service Manual – SC450

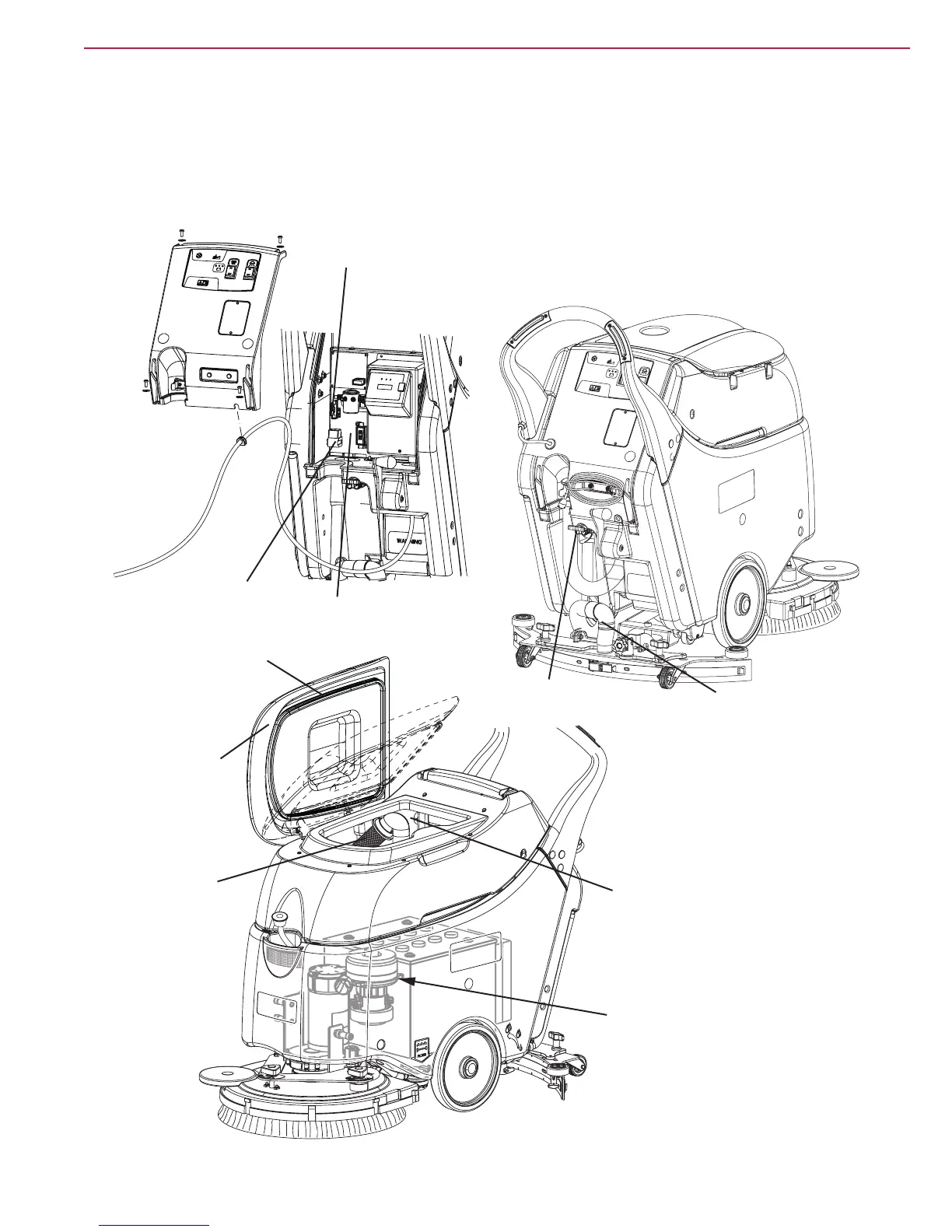

Component Location
• Recovery tank
• Vacuum grid with automatic shut-off oat
• Recovery tank cover
• Cover gasket
• Recovery water drain hose
• Recovery water vacuum hose
• Vacuum system motor (M2)
• Electrical component box
• Vacuum fuse (F2)
• Relay (ES2)
Relay (ES2)
Electrical
component box
Fuse (F2)
Recovery tank
Vacuum grid with
automatic shut-off
float
Recovery tank cover
Cover gasket
Recovery water
drain hose
Recovery water
vacuum hose
Vacuum system
motor (M2)
P200018
