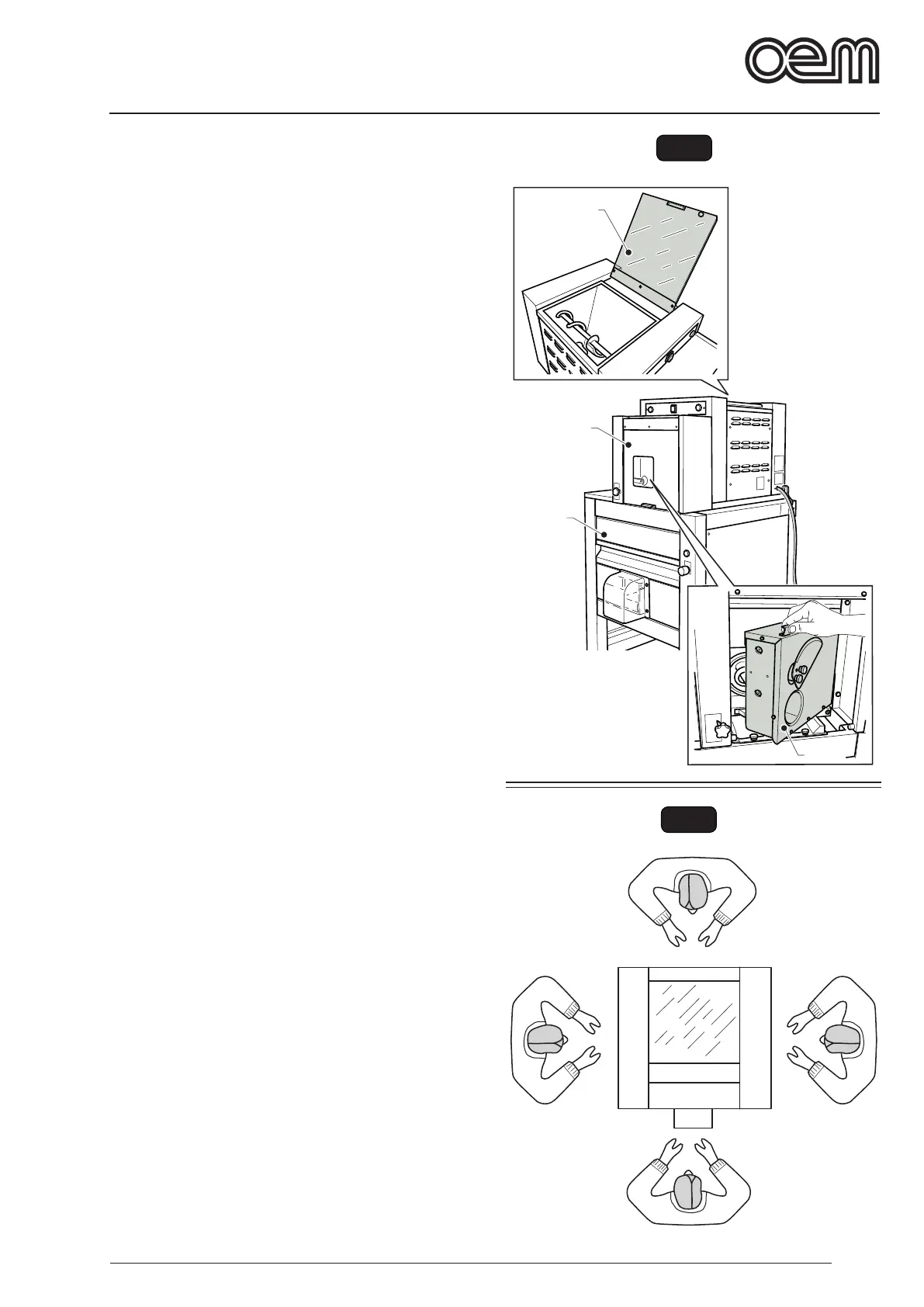

4.3 - SICHERHEITSVORRICHTUNGEN
(Abb. 2)
Die Maschine ist mit folgenden Sicherheitssystemen
versehen:
Alle gefährlichen Flächen sind durch Kasten mit Schrau-
ben geschlossen.
Mikroschalter, die den Zyklus bei der Öffnung der fol-
genden Türen und Schubladen blockieren:
• Auf der Tür (1) für den Zugriff auf den Trichter zur
Teignachfüllung;
• Auf der Tür (2) für den Zugriff auf das Schneidemesser;
• Auf der Tür (3) für den Zugriff auf die Schnecke;
• Auf der Schublade (4) für den Zugriff auf die Glocke.
4.4 - BENUTZERFLÄCHEN (Abb. 3)
Der Bediener bendet sich während des Betriebs vor
der Maschine, um unbehindert die erzeugten Teigkugeln
(Position A) entnehmen zu können.
Beim Laden des Teigs kann sich der Bediener an die
linke Seite der Maschine begeben, um bequem den Teig
in den Trichter zu laden (Position B).
Der Bediener kann sich während den Wartungsarbeiten
am hinteren Teil der Maschine positionieren, um den
Ballengriff zum Feststellen der Schnecke (Position C)
aufzuschrauben.
Der Techniker darf sich für die Wartung seitlich und hin-
ter der Maschine in der Position (D) und (C) aufhalten.
4.5 - FLÄCHEN MIT RESTLICHEN
GEFAHRLAGEN (Abb. 3)
Es gibt keine Stellen mit restlicher Gefahr.
