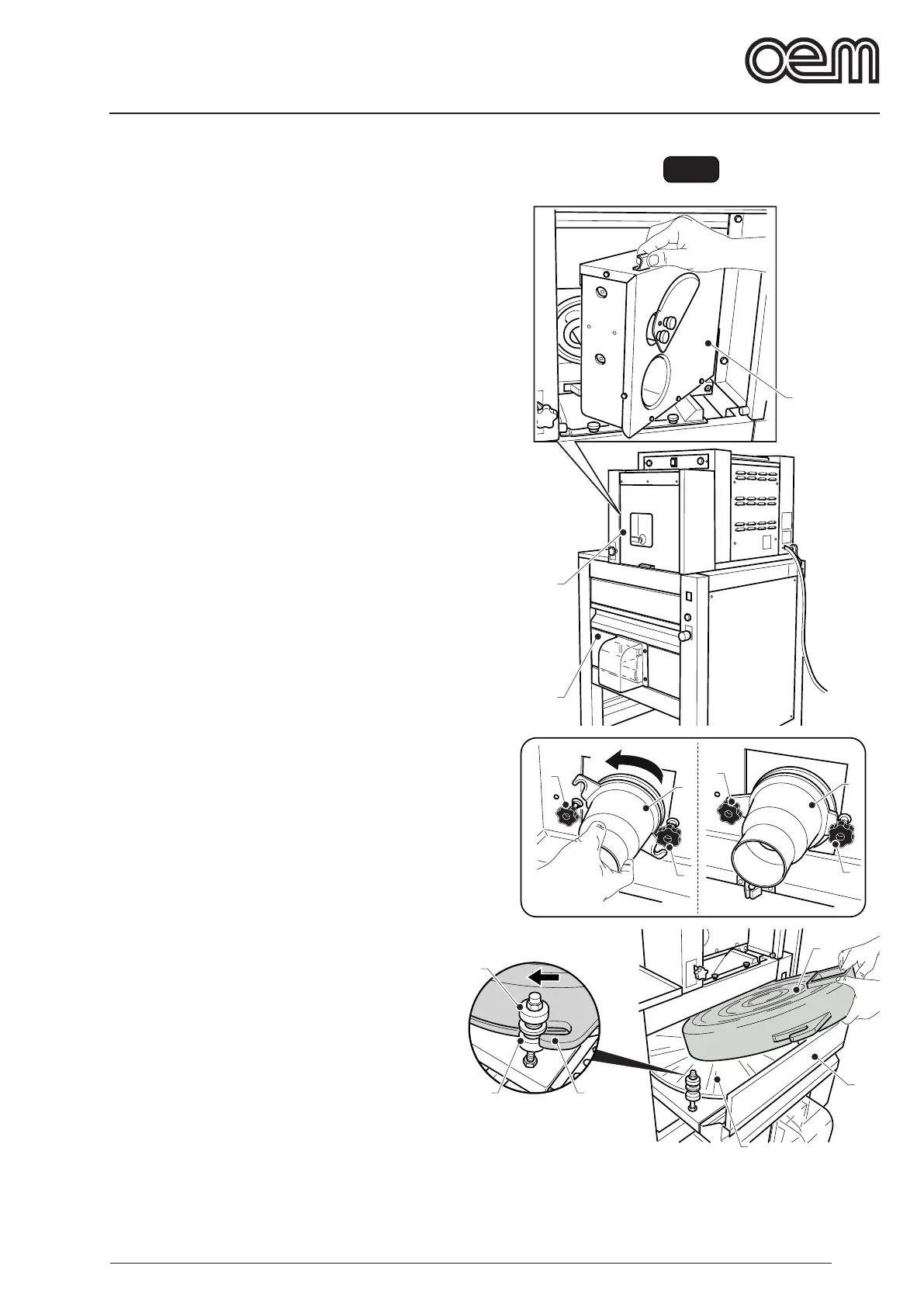

3.2 - MONTAJE DE COMPONENTES (Fig. 5)
Con la máquina apagada:
• Elevar la puerta (1).
• Abrir la puerta interna (2).
• Aojar los pomos (3) y montar el cono (4) girándolo
en el sentido indicado por la echa “A”. Después, blo-
quear el cono (4) en su posición apretando los pomos
(3).
• Abrir el cajón (5) e introducir la campana (6) encima
del disco (7).
• Asegurarse de que las abrazaderas (8) estén comple-
tamente desenroscadas. Después introducir el gancho
(9) en los pernos (10) girando la campana (6) en el
sentido de la echa “B” hasta el enganche completo.
