OEM BM/2/AS - Posizionamento Macchina

BM/2/AS
Installazione e collegamenti
I - 11
FIG. 1
1
2
2
FIG. 2
1
5
3
3
4
6
5
Capitolo3
PERICOLO
Tutteleoperazionidescritteinquestocapitolode-
vonoessereeffettuatedauntecnicospecializzato.

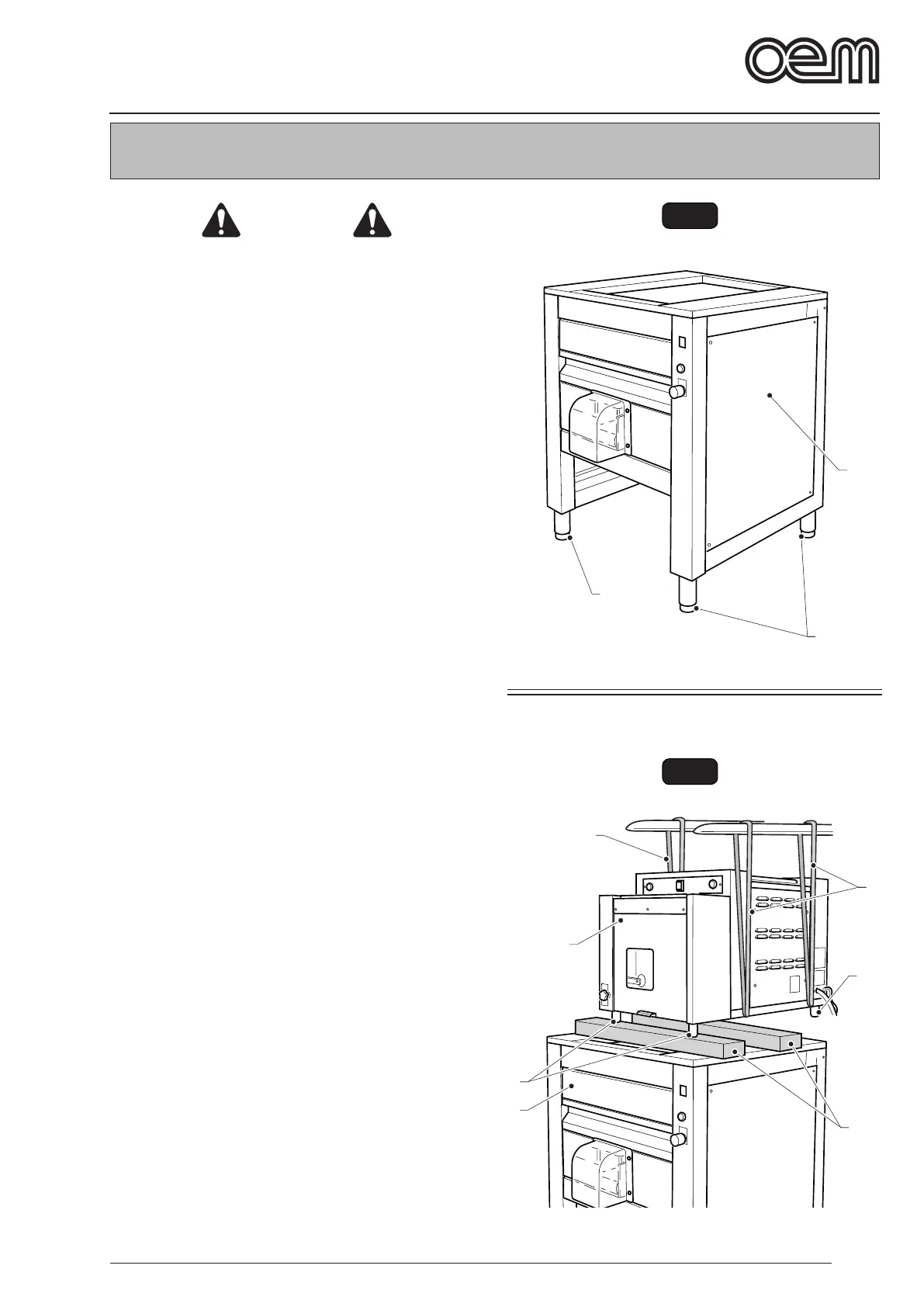

3.1-POSIZIONAMENTOMACCHINA(Fig.1-2-3)
• Posizionarel’arrotondatrice(1)sulluogodenitivodi
installazione e avvitare i piedini (2) sotto il basamento.
• Agendosuipiedini(2)posizionareinbollal’arroton-
datrice.
• Inserire due cinghie (3) sotto il corpo della porziona-
trice (4) in corrispondenza delle spalle e agganciarle
alle forche di un carrello elevatore.
• Sollevare la macchina (4) e rimuovere i piedini poste-
riori (5).
• Posizionareduestocchiinlegno(6)sopral’arrotonda-
trice (1) e appoggiare la porzionatrice (4) centrando i
duepiedinianteriori(5)nell’incavosuperioredell’ar-
rotondatrice (1).
• Rimuovere le cinghie (3) e rimuovere i due stocchi in
legno (6), uno per volta, appoggiando la porzionatrice
(4)sull’arrotondatrice(1).
