OEM BM/2/AS - Eléctrica; Conexión Equipotencial; Primer Arranque

BM/2/AS
Instalación y conexión
E - 15

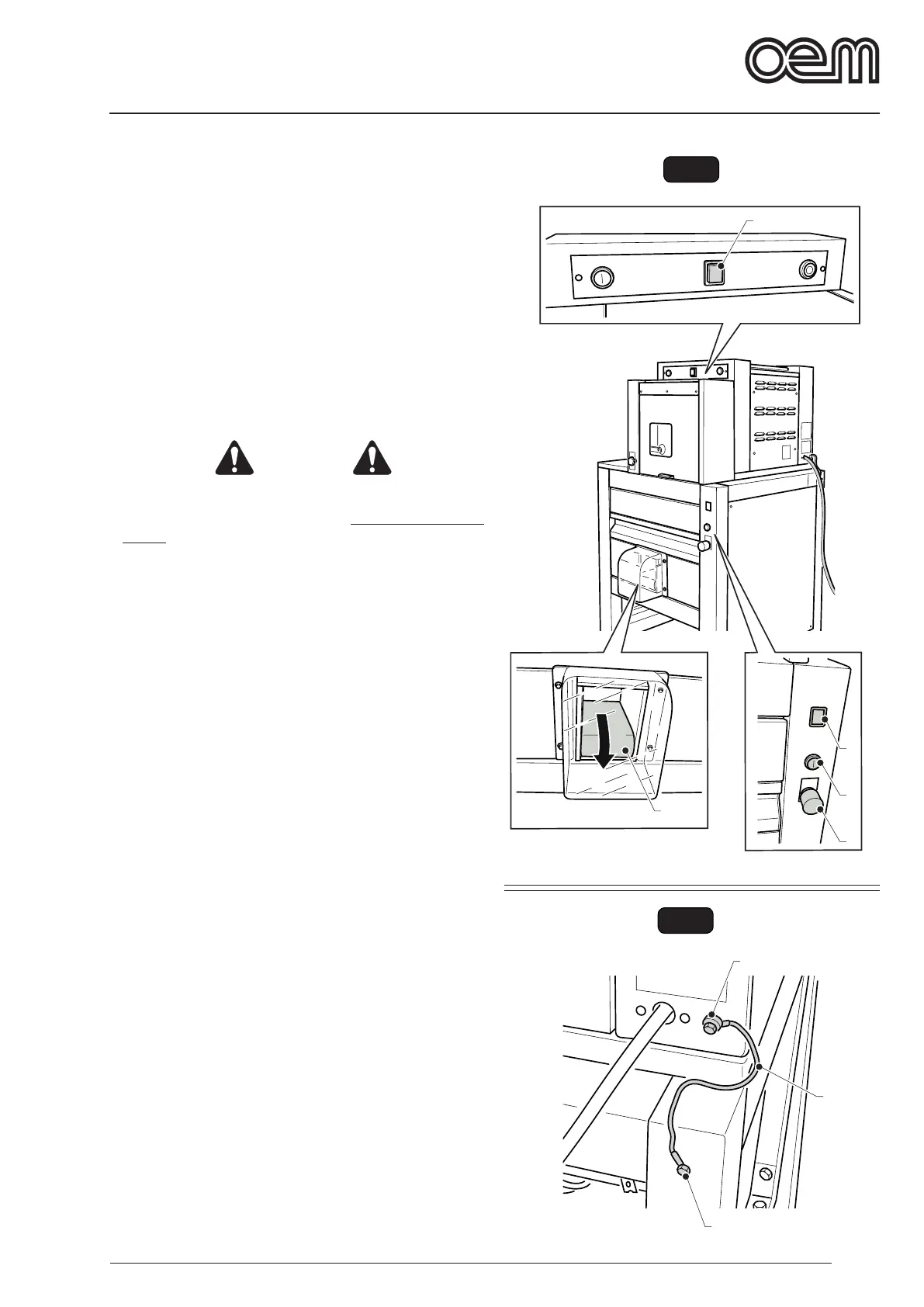

FIG. 7
A
3
2
5
1
4
FIG. 8
8
8a
7
3.3.a - CONTROL DE LA CORRECTA CONEXIÓN
ELÉCTRICA (Fig. 7)
Para la conexión 400 V trifásica hay que controlar que la
rotación del motor sea correcta, para el control efectúe
las siguientes operaciones:
• Conectar la tensión antes de la máquina. Después,
pulsar el interruptor (1), que se ilumina.
• Pulsar el botón (2); se enciende la luz (3) y la cinta
(4) empieza a girar.
• Comprobar que el sentido de rotación de la cinta (4)
sea el indicado por la echa “A”.
• Si la rotación no es correcta, apagar la máquina pul-
sando el botón (5) y desconectar el interruptor situado
antes de la máquina.
PELIGRO
Antes de efectuar modicaciones en la conexión
eléctrica, asegúrese de que el SECCIONADOR de
LÍNEA esté desconectado (línea no bajo tensión), y
luego:
Invertir dos de los tres hilos de fase en el interruptor
general/toma de corriente y volver a comprobar si
funciona correctamente.
3.3.b - CONEXIÓN EQUIPOTENCIAL (Fig. 8)
La máquina está dotada de un tornillo (7) para la co-
nexión equipotencial.
Para la conexión desenroscar la tuerca del tornillo (7),
conecte el cable de la red equipotencial en el tornillo y
vuelva a enroscar la tuerca.
3.4 - PRIMER ARRANQUE (Fig. 4)
Ponga en marcha la máquina como se indica en el
párrafo funcionamiento y controle que todos los grupos
funcionen correctamente.
Limpiar la máquina como se indica en el apartado de
mantenimiento antes de utilizarla.
