BM/2/AS
Sicurezze
I - 17
FIG. 2
FIG. 3
1
3
2
4
A
C
B D

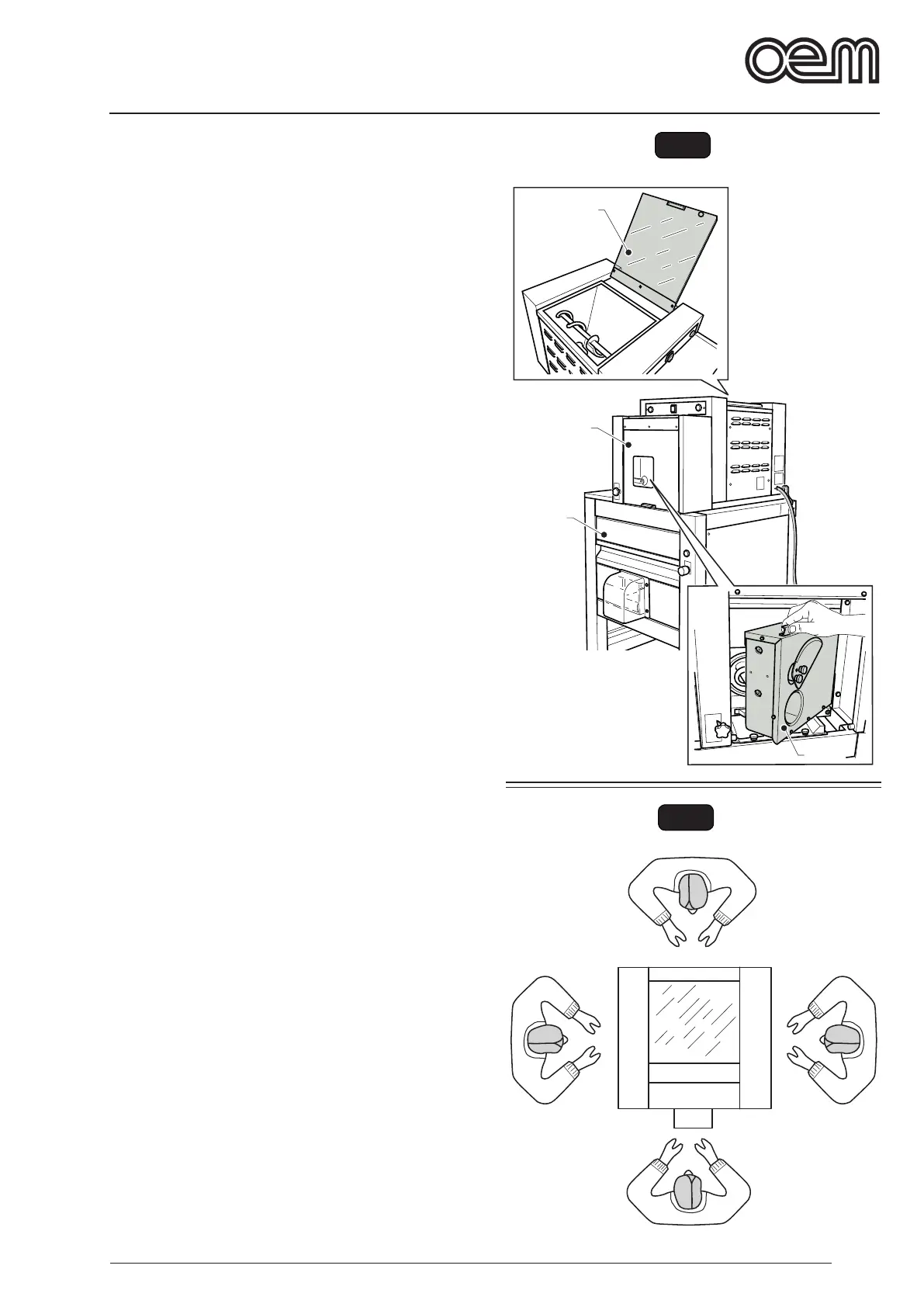

4.3-SICUREZZE(Fig.2)
La macchina è dotata dei seguenti sistemi di sicurezza:
Tutte le zone pericolose sono chiuse da carter con viti.
Microinterruttori che bloccano il ciclo in caso di apertura
dei seguenti sportelli o cassetto:
• Sullo sportello (1) di accesso tramoggia per il carico
della pasta;
• Sullo sportello (2) di accesso coltello di taglio;
• Sullo sportello (3) di accesso coclea;
• sul cassetto (4) di accesso campana.
4.4-ZONEOPERATORE(Fig.3)
L’operatore,duranteilfunzionamentodellamacchinaè
posizionato frontalmente alla stessa in modo da poter
rimuovere agevolmente le palline di pasta prodotte
(posizione A).
Duranteilcaricodellapastal’operatorepuòposizionarsi
sulancosinistrodellamacchinapercaricareagevol-
mente la pasta nella tramoggia (posizione B).
Nellaparteposterioredellamacchinal’operatorepuò
posizionarsi solo durante le operazioni di manutenzione
per svitare il pomello di fermo della coclea (posizione C).
É consentito al tecnico, per le operazioni di manuten-
zione il posizionamento nella parte laterale e posteriore
della macchina posizione (D) e (C).
4.5 - ZONE A PERICOLO RESIDUO(Fig.3)
Non esistono zone a pericolo residuo.
