Installazione e collegamenti
I - 18
1 32

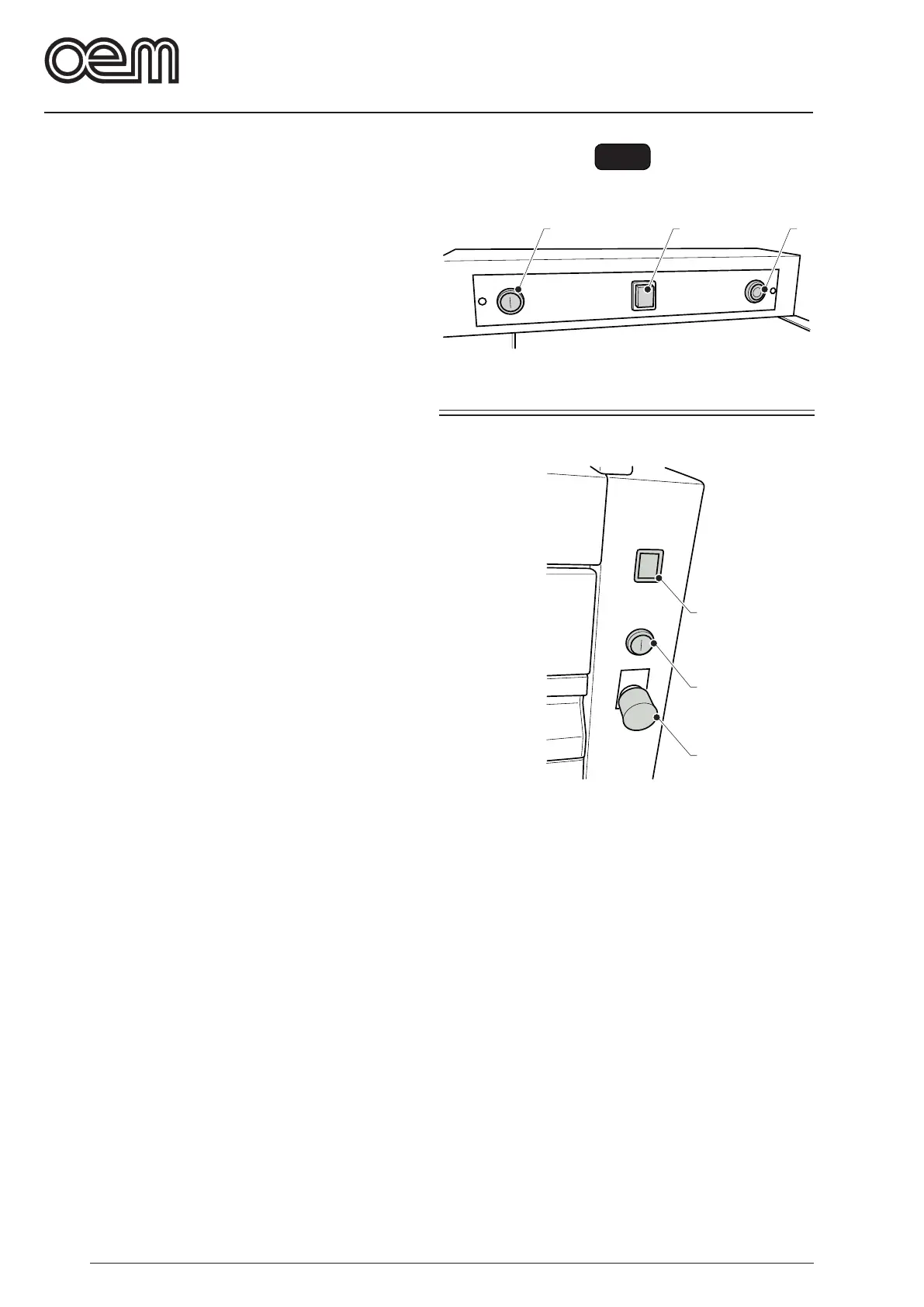

FIG. 4
4
5
6
4.6 - PANNELLO COMANDI E LAMPADE DI SE-
GNALAZIONE(Fig.4)
Sulla macchina sono presenti i seguenti comandi:
1.Interruttoredilinea
 Premendol’interruttoresiilluminaesiinserisceten-
sione in macchina.
 Pertoglieretensioneinmacchinapremerel’interrut-
tore,lalucedell’interruttoresispegne.
2. Pulsantedistartporzionatrice
Il funzionamento di questo pulsante è abilitato dal
pulsante (5) premuto e quindi dal funzionamento del
modulo inferiore di arrotondatura.
Premendo il pulsante la macchina porzionatrice si
avvia.
3. Pulsantedistopporzionatrice
Premendo il pulsante la macchina porzionatrice si
ferma.
4. Lampadaarrotondatricefunzionante
Si illumina quando è stato premuto il pulsante (5) e
quindi quando la macchina arrotondatrice è in fun-
zione.
5. Pulsantestartarrotondatrice
Premendo il pulsante si avvia la macchina arrotonda-
trice e il relativo nastro e si illumina la lampada (4).
6. Pulsantestopestopemergenza
Premendo il pulsante si ferma sia la il modulo por-
zionatrice che il modulo arrotondatrice.
Per riabilitare il funzionamento estrarre il pulsante
(6) premuto.
