OEM BM/2/AS - Page 27

BM/2/AS
Manutenzione
I - 23

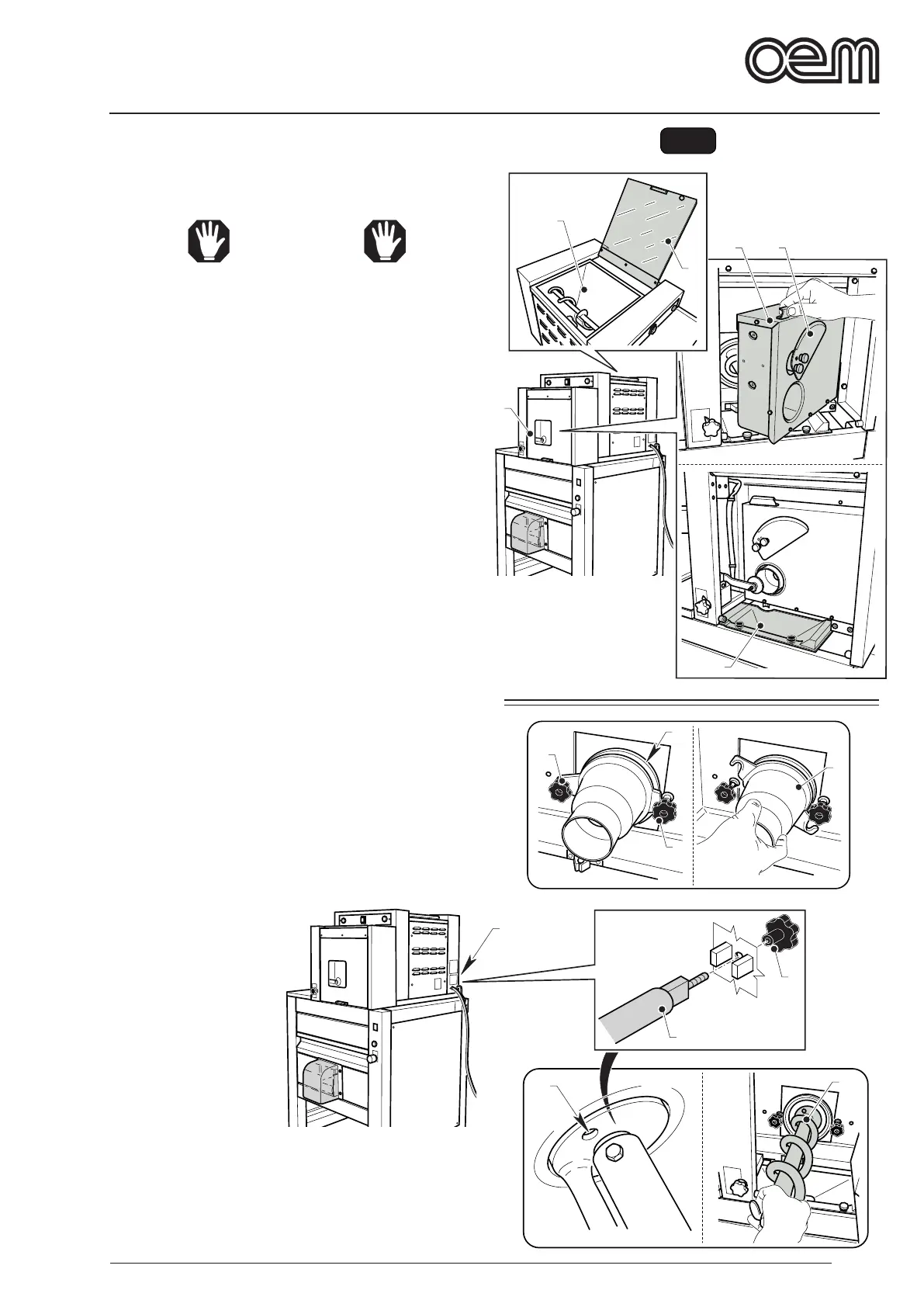

FIG. 2
1
10
8
9
32
5
4
4
5a
7
6
12
11
6
6.1.b.b-Puliziaconoecoclea(Fig.1).
• Aprire il portello anteriore (1) e il portello interno (2).
ATTENZIONE
Fareattenzioneallalama(3)pericoloditaglio.
Utilizzareadeguati strumenti di protezione indivi-
dualecomeguantiantitaglio.
• Svitare i due pomoli (4) ed estrarre il cono (5).
• Svitare il pomello (6) per liberare la coclea (7) e
rimuovere la stessa.
• Sollevare lo sportello (8) e pulire accuratamente
l’internodellatramoggia(9)eloscivolo(10)con
un panno imbevuto di acqua e detergente per piatti
rimuovendo qualsiasi residuo di pasta.
• Lavare a mano il cono (5) con detergente per piatti
e asciugarlo.
• Pulire accuratamente anche la zona di incastro del
cono (5a) per evitare che lo sporco crei uno spessore
che potrebbe danneggiare il coltello durante l'utilizzo.
• Lavare a mano o in lavastoviglie la coclea (7).
• Rimontare la coclea (7) facendo attenzione a inca-
strare i perni di trascinamento (11) con i fori presenti
sullaangiaechelafresatura(12)dell’alberosiinca-
stri correttamente con i fermi del pannello posteriore.
• Avvitare il pomello (6).
• Rimontare il cono (4).
