7-7
TABLE 7-1. SPEC A CONTROL OUTPUTS
CONTROL OUTPUT CONTROL MODE
(CONNECTOR PIN) CRANK RUN STOP
STARTER SOLENOID
≥9 VDC 0 VDC 0 VDC
(J18/P18)
FUEL PUMP
≥9 VDC ≥9 VDC 0 VDC
(J112/P112)
AVR FIELD FLASH
≥9 VDC 0 VDC 0 VDC
(J15/P15)
REMOTE RUN 0 VDC
≥9 VDC 0 VDC
(J25, J26)
TABLE 7-2. BEGIN SPEC B CONTROL OUTPUTS
CONTROL OUTPUT CONTROL MODE
(CONNECTOR PIN) CRANK RUN STOP
STARTER SOLENOID
≥9 VDC 0 VDC 0 VDC
(J16/P16)
FUEL PUMP
≥9 VDC ≥9 VDC 0 VDC
(J12/P12)
FUEL SHUTOFF SOL.
≥9 VDC ≥9 VDC 0 VDC
(J13/P13)
AVR FIELD FLASH
≥9 VDC 0 VDC 0 VDC
(J19/P19)
REMOTE RUN 0 VDC
≥9 VDC 0 VDC
(J25, J26)
CONTROL
ASSEMBLY A1 -
SPEC A
P1 CONNECTOR
J1 CONNECTOR
CONTROL
ASSEMBLY A1 -
BEGIN SPEC B
P1 CONNECTOR
J1 CONNECTOR

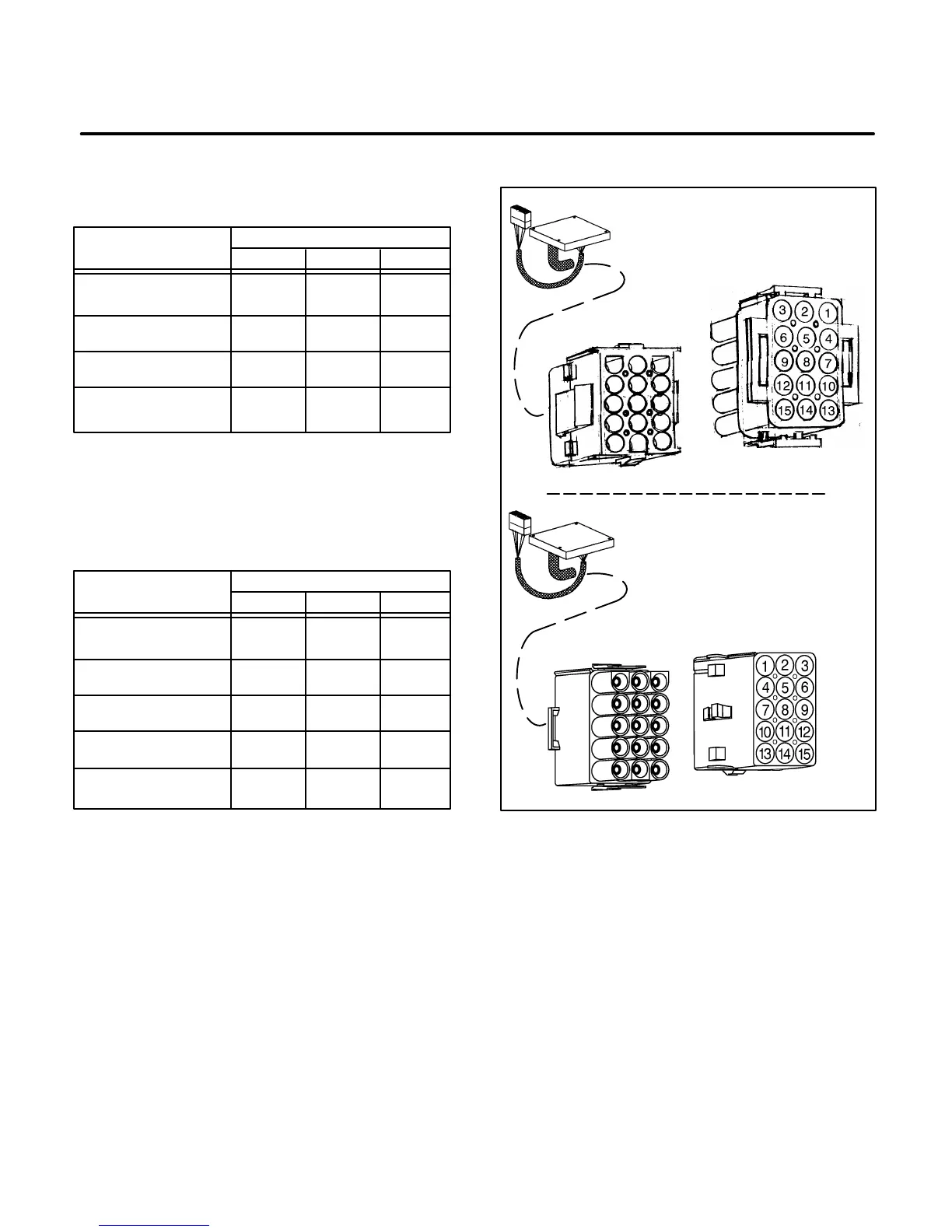

FIGURE 7-5. CONTROL ASSEMBLY (A1) CHECK
