Parkside PSS 2 B2 - Montaggio

PSS 2 B2
IT
│
113 ■
Montaggio

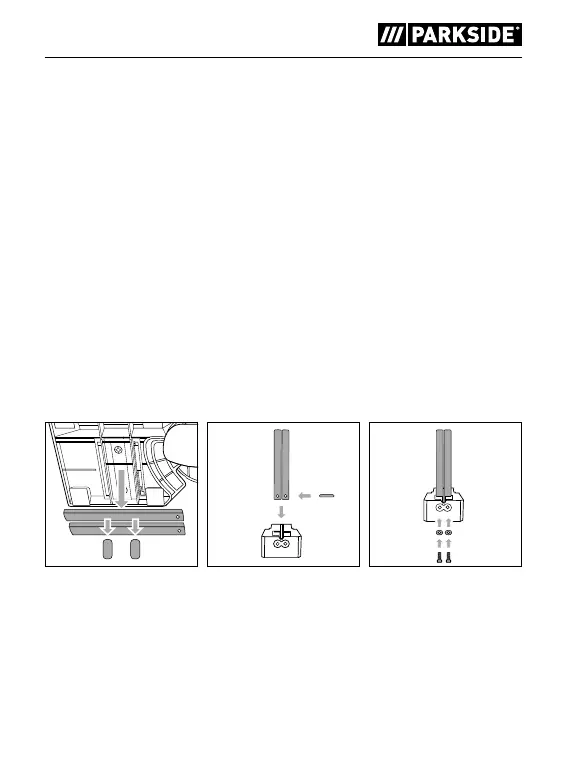

♦ Togliere le clip di bloccaggio 8 dal lato inferiore del prodotto
e rimuovere le aste di guida 7 (vedere fig. 1). Smaltire le clic
di bloccaggio 8.
♦ Unire due aste di guide 7, con il lato arrotondato l’una verso
l’altra, e far scorrere un’asta distanziatrice r nelle due aste di
guida 7 (vedere fig. 2).
♦ Inserire le due aste di guida 7 nell’elemento guida lama A 9
(vedere fig. 2).
♦ Disporre una rondella e nella rientranza di ciascun elemento
guida lama A 9 e, con la chiave a brugola t, avvitare una
vite w in ciascuna delle aste di guida 7 (vedere fig. 3).
♦ Ripetere questi passi per fissare le due aste di guida 7 con
l’elemento guida lama B 0.
Fig. 1 Fig. 2 Fig. 3
