41 ■
OPMERKING
► Neem contact op met de servicehelpdesk (zie het hoofdstuk
Service) als het pakket niet compleet is, of als er sprake is van
schade door gebrekkige verpakking of transport.

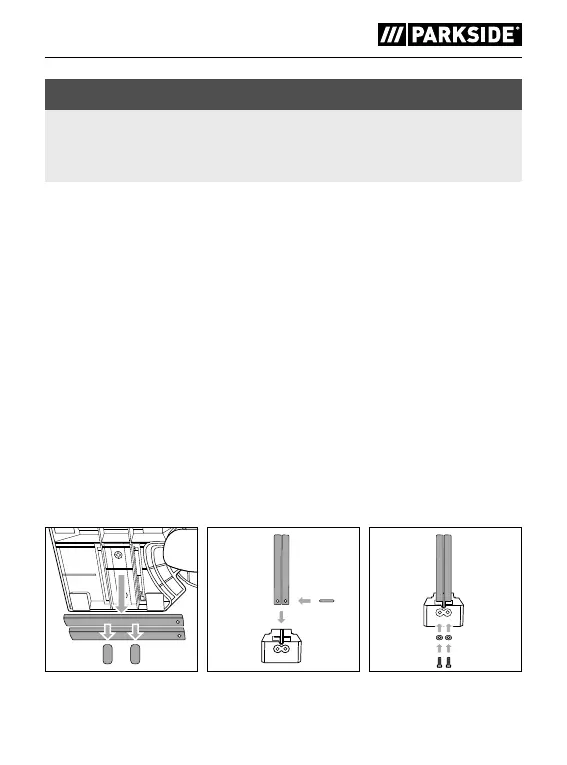

Montage
♦ Neem de geleidepennen 8 van de onderkant van het product
en verwijder de geleidestangen 7 (zie afb. 1). Werp de ge-
leidepennen 8 weg.
♦ Houd de twee geleidestangen 7 met de afgeronde kant tegen
elkaar en schuif een afstandhouder r in beide geleidestangen 7
(zie afb. 2).
♦ Zet beide geleidestangen 7 in de snijgeleider A 9 (zie afb. 2).
♦ Leg twee sluitringen e in de uitsparingen van de snijgeleider A 9
en draai twee schroeven w met de inbussleutel t in de geleide-
stangen 7 (zie afb. 3).
♦ Herhaal deze stappen om beide overige geleidestangen 7 aan
de snijgeleider B 0 te bevestigen.
Afb. 1 Afb. 2 Afb. 3
