Montáž
♦ Odoberte pridržiavacie svorky 8 zo spodnej strany výrobku a
odstráňte vodiace tyče 7 (pozri obr. 1). Pridržiavacie svorky 8
odstráňte.
♦ Zoberte dve vodiace tyče 7 so zaoblenou stranou k sebe a
zasuňte dištančnú tyč r do obidvoch vodiacich tyčí 7 (pozri
obr. 2).
♦ Obidve vodiace tyče 7 vložte do prvku vedenia rezu A 9
(pozri obr. 2).
♦ Položte jednu podložku e do každého vyhĺbenia prvku vedenia
rezu A 9 a každú skrutku w zaskrutkujte pomocou imbusového
kľúča t do vodiacich tyčí 7 (pozri obr. 3).
♦ Zopakujte tieto kroky, aby ste upevnili dve zvyšné vodiace tyče 7
s prvkom vedenia rezu B 0.

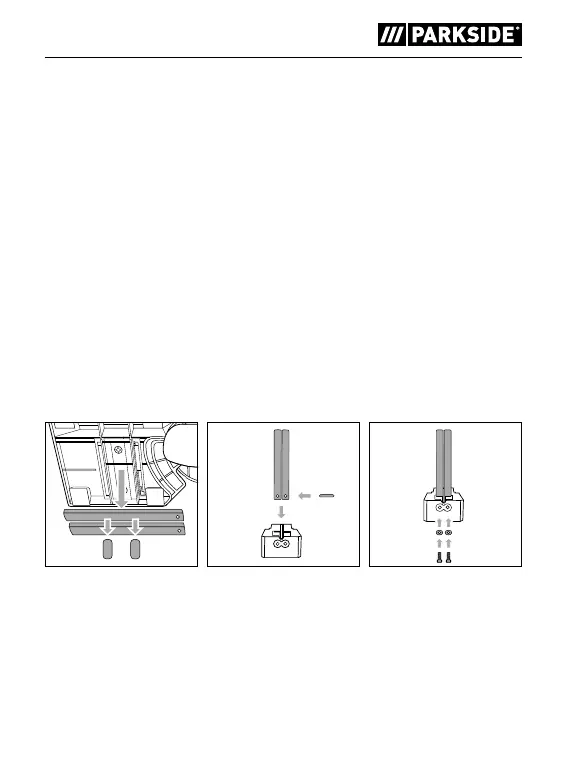

Obr. 1 Obr. 2 Obr. 3
