Parkside PSS 2 B2 - Odstranitev Vodilnih Elementov Za Rezilo; Vstavljanje Vodilnih Elementov Za Rezilo

PSS 2 B2
SI
│
139 ■
Vstavljanje vodilnih elementov za rezilo
♦ Vodilni element za rezilo A 9 vstavite od zgoraj v zato predvideno
odprtino (glejte sliko 6). Vodilni element za rezilo A 9 stoji zdaj
še nestabilno.
♦ Vodilni element za rezilo B 0 vtaknite od zgoraj v zato predvideno
odprtino, tako da se zaskoči (glejte sliko 6).
Odstranitev vodilnih elementov za rezilo
OPOMBA
► Da lahko izmerite zunanji kot, morate odstraniti vodilna elementa
za rezilo A 9/B 0 z izdelka.
♦ Izdelek držite z zgornjo stranjo navzgor in pritisnite pritrdilni
vzvod q v smeri puščice
, da lahko vodilni element za rezilo
B 0 odstranite (glejte sliko 7).
♦ Odstranite vodilni element za rezilo A 9 (glejte sliko 7).
♦ Previdno! Če pri tem postopku izdelek držite s spodnjo stranjo
navzgor, vodilni element za rezilo A 9 sam od sebe pade ven.

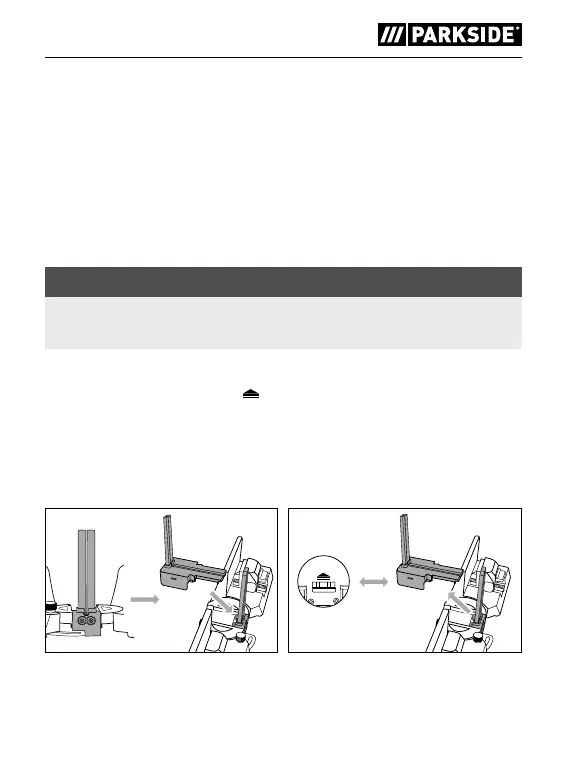

Slika 6 Slika 7
