Montage

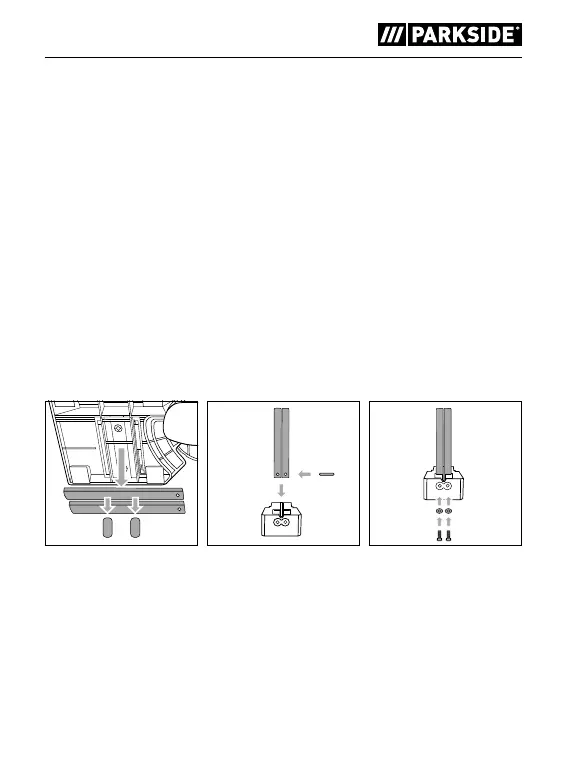

♦ Détachez les clips de retenue8 situés sous le produit et retirez les
barres de guidage7 (voir fig.1). Jetez les clips de retenue8.
♦ Prenez les deux barres de guidage7, les côtés arrondis l’un
contre l’autre, et glissez une cale d’écartementr dans les deux
barres de guidage7 (voir fig.2).
♦ Insérez les deux barres de guidage7 dans l’élément de guidage
de coupeA9 (voir fig.2).
♦ Placez de chaque côté une rondellee dans l’encoche de l’élément
de guidage de coupeA9 et vissez de chaque côté une visw
avec la clé Allen t dans les barres de guidage7 (voir fig.3).
♦ Répétez ces opérations pour fixer les deux autres barres de
guidage7 avec l’élément de guidage de coupeB0.
Fig.1 Fig.2 Fig.3
