PSS 2 B2
HU
│
125 ■

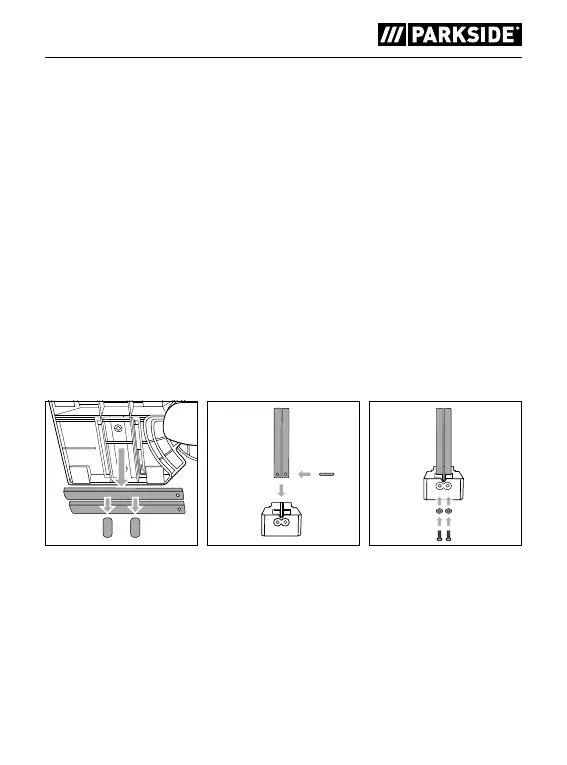

Összeszerelés
♦ Vegye le a csíptetőket 8 a termék aljáról és távolítsa el a ve-
zetőrudakat 7 (lásd az 1. ábrát). Távolítsa el a csíptetőket 8.
♦ Tegyen két vezetőrudat 7 lekerekített oldalával egymás felé és
csúsztasson egy távtartó rudat r mindkét vezetőrúdba 7 (lásd
a 2. ábrát).
♦ Helyezze be a két vezetőrudat 7 a vágásvezető elembe A 9
(lásd 2. ábra).
♦ Helyezzen egy alátétet e a vágásvezető elem A 9 vágatába és
csavarjon be egy-egy csavart w a vezetőrudakba 7 az imbusz-
kulccsal t (lásd a 3. ábrát).
♦ Ismételje meg a lépéseket a két fennmaradó vezetőrúd 7 rögzíté-
séhez a vágásvezető elemmel B 0.
1. ábra 2. ábra 3. ábra
