PSS 2 B2
DE
│
AT
│
CH
│
17 ■

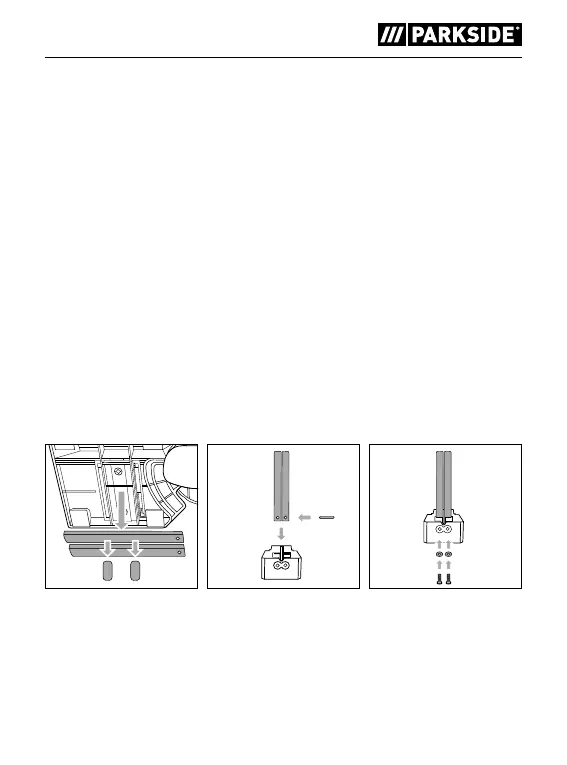

Montage
♦ Nehmen Sie die Halteclips 8 von der Unterseite des Produkts ab
und entfernen Sie die Führungsstäbe 7 (siehe Abb. 1). Entsorgen
Sie die Halteclips 8.
♦ Nehmen Sie zwei Führungsstäbe 7, mit der abgerundeten Seite
zueinander, und schieben Sie einen Distanzstab r in beide
Führungsstäbe 7 (siehe Abb. 2).
♦ Setzen Sie die beiden Führungsstäbe 7 in das Schneidführungs-
element A 9 ein (siehe Abb. 2).
♦ Legen Sie jeweils eine Unterlegscheibe e in die Aussparung
des Schneidführungselements A 9 und drehen Sie jeweils eine
Schraube w mit dem Innensechskantschlüssel t in die Führungs-
stäbe 7 ein (siehe Abb. 3).
♦ Wiederholen Sie die Schritte, um die zwei übrigen Führungsstäbe 7
mit dem Schneidführungselement B 0 zu befestigen.
Abb. 1 Abb. 2 Abb. 3
