Parkside PSS 2 B2 - Sestavljanje

PSS 2 B2
SI
│
137 ■
Sestavljanje
♦ Držalne sponke 8 snemite s spodnje strani izdelka in odstranite
vodilna droga 7 (glejte sliko 1). Držalne sponke 8 odstranite.
♦ Vzemite dva vodilna droga 7, ki naj z zaobljeno stranjo kažeta
drug proti drugemu, in potisnite distančni drog r v vodilna droga
7 (glejte sliko 2).
♦ Vodilna droga 7 vstavite v vodilni element za rezilo A 9 (glejte
sliko 2).
♦ Po eno podložko e vstavite v odprtino v vodilnem elementu za
rezilo A 9 in privijte po en vijak w s ključem inbus t v vodilna
drogova 7 (glejte sliko 3).
♦ Korake ponovite, da še druga dva vodilna drogova 7 pritrdite
na vodilni element za rezilo B 0.

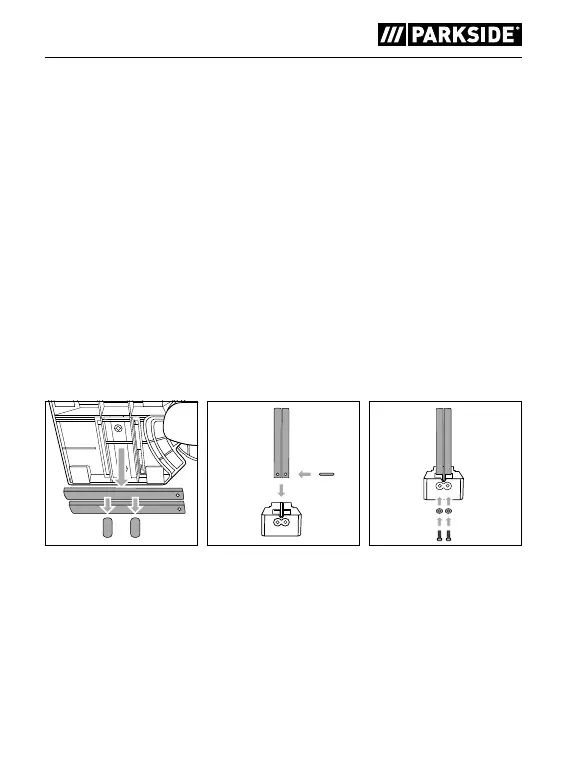

Slika 1 Slika2 Slika 3
