Montáž

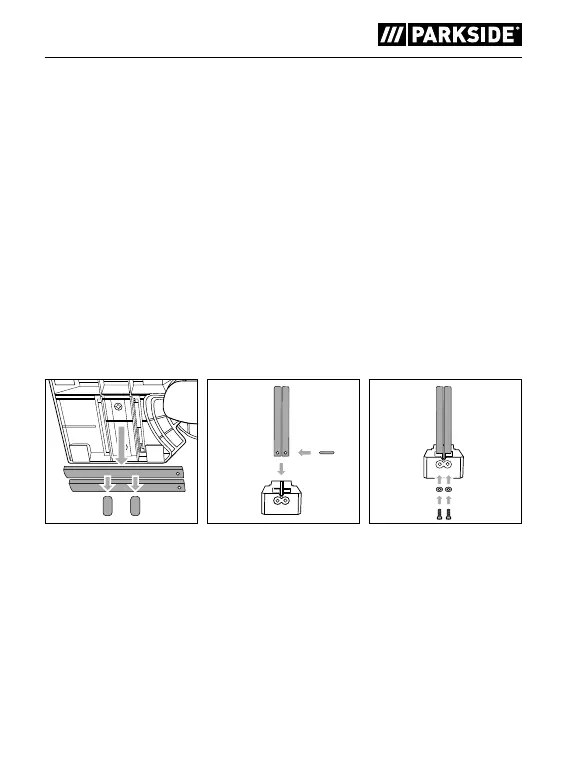

♦ Sejměte klipy držáku 8 ze spodní strany výrobku a odstraňte
vodicí tyče 7 (viz obr. 1). Odstraňte klipy držáku 8.
♦ Uchopte dvě vodicí tyče 7, zaoblenou stranou k sobě, a zasuňte
jednu distanční tyč r do obou vodicích tyčí 7 (viz obr. 2).
♦ Obě vodicí tyče 7 vsaďte do vodicího prvku pro řezání A 9
(viz obr. 2).
♦ Vložte po jedné podložce e do vybrání vodicího prvku pro
řezání A 9 a zašroubujte vždy jeden šroub w klíčem s vnitřním
šestihranem t do vodicích tyčí 7 (viz obr. 3).
♦ Opakujte kroky, abyste obě zbývající vodicí tyče 7 upevnili
vodicím prvkem pro řezání B 0.
Obr. 1 Obr. 2 Obr. 3
