Montaż

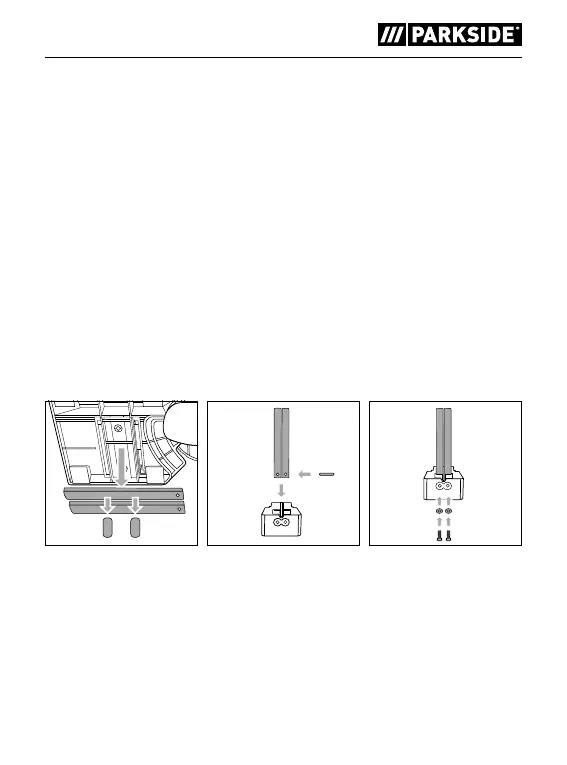

♦ Zdejmij klipsy mocujące 8 od spodu produktu iwyjmij pręty
prowadzące 7 (patrz rys.1). Usuń klipsy mocujące 8.
♦ Weź dwa pręty prowadzące 7, zwrócone do siebie zaokrągloną
stroną, i wsuń pręt dystansowy r w oba pręty prowadzące 7
(patrz rys. 2).
♦ Włóż dwa pręty prowadzące 7 do prowadnicy cięcia A 9
(patrz rys. 2).
♦ Umieść po jednej podkładce e w wgłębieniu prowadnicy cięcia
A 9 i wkręć po jednej śrubie w za pomocą klucza imbusowego t
w pręty prowadzące 7 (patrz rys. 3).
♦ Powtórz te kroki, aby zamocować dwa pozostałe pręty prowa-
dzące 7 do prowadnicy cięcia B 0.
Rys. 1 Rys. 2 Rys. 3
