Montaje
♦ Retire los pasadores de sujeción8 de la parte inferior del
producto y extraiga las barras guía7 (consulte la fig.1).
Deseche los pasadores de sujeción8.
♦ Tome dos barras guía7 de forma que el lado redondeado de
una esté orientado hacia el lado redondeado de la otra e inserte
una barra distanciadorar en las dos barras guía7 (consulte
la fig.2).
♦ Introduzca las dos barras guía7 en el elemento guía para el
corteA9 (consulte la fig.2).
♦ Coloque una arandelae en cada alojamiento del elemento guía
para el corteA9 y atornille un tornillow con la llave Allent
en cada barra guía7 (consulte la fig.3).
♦ Repita estos pasos con las dos barras guía7 restantes para
fijarlas en el elemento guía para el corteB0.

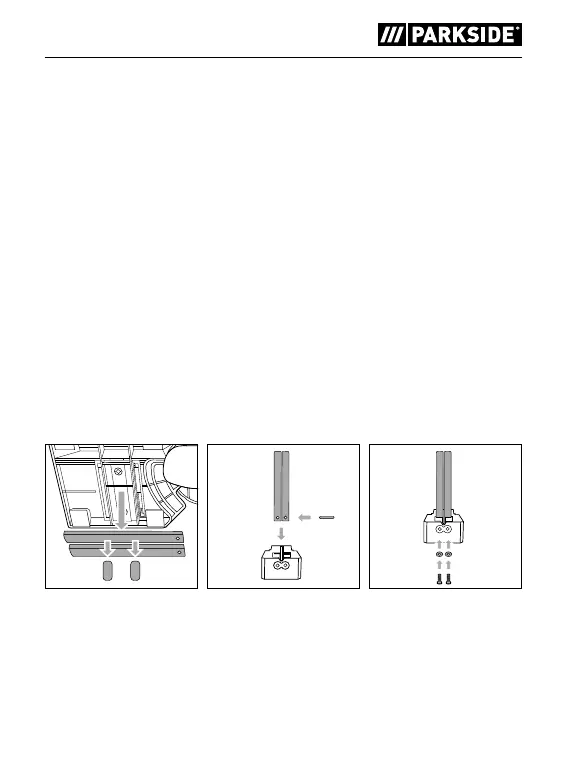

Fig.1 Fig.2 Fig.3
