PSS 2 B2
DE
│
AT
│
CH
│
19 ■
Schneidführungselemente einsetzen
♦ Stellen Sie das Schneidführungselement A 9 von oben in die dafür
vorgesehene Aussparung (siehe Abb. 6). Das Schneidführungsele-
ment A 9 steht vorerst instabil.
♦ Stecken Sie das Schneidführungselement B 0 bis es einrastet von
oben in die dafür vorgesehene Aussparung (siehe Abb. 6).
Schneidführungselemente entnehmen
HINWEIS
► Damit Sie einen Außenwinkel messen können, müssen Sie dem
Produkt die Schneidführungselemente A 9/B 0 entnehmen.
♦ Halten Sie das Produkt mit der Oberseite nach oben und drücken
Sie den Arretierhebel q in Pfeilrichtung
, um das Schneidfüh-
rungselement B 0 zu entnehmen (siehe Abb. 7).
♦ Entnehmen Sie das Schneidführungselement A 9 (siehe Abb. 7).
♦ Vorsicht! Wenn Sie bei dem Vorgang das Produkt mit der Unter-
seite nach oben halten, fällt das Schneidführungselement A 9
automatisch heraus.

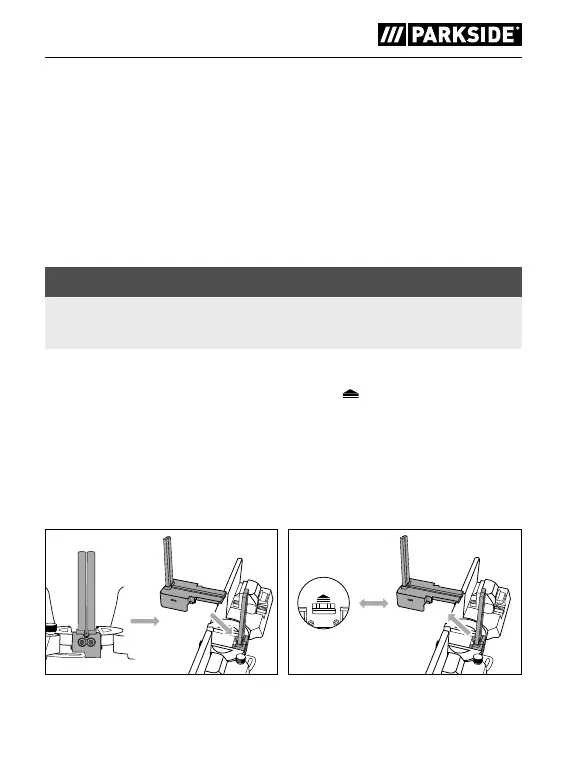

Abb. 6 Abb. 7
